创建
概念体量

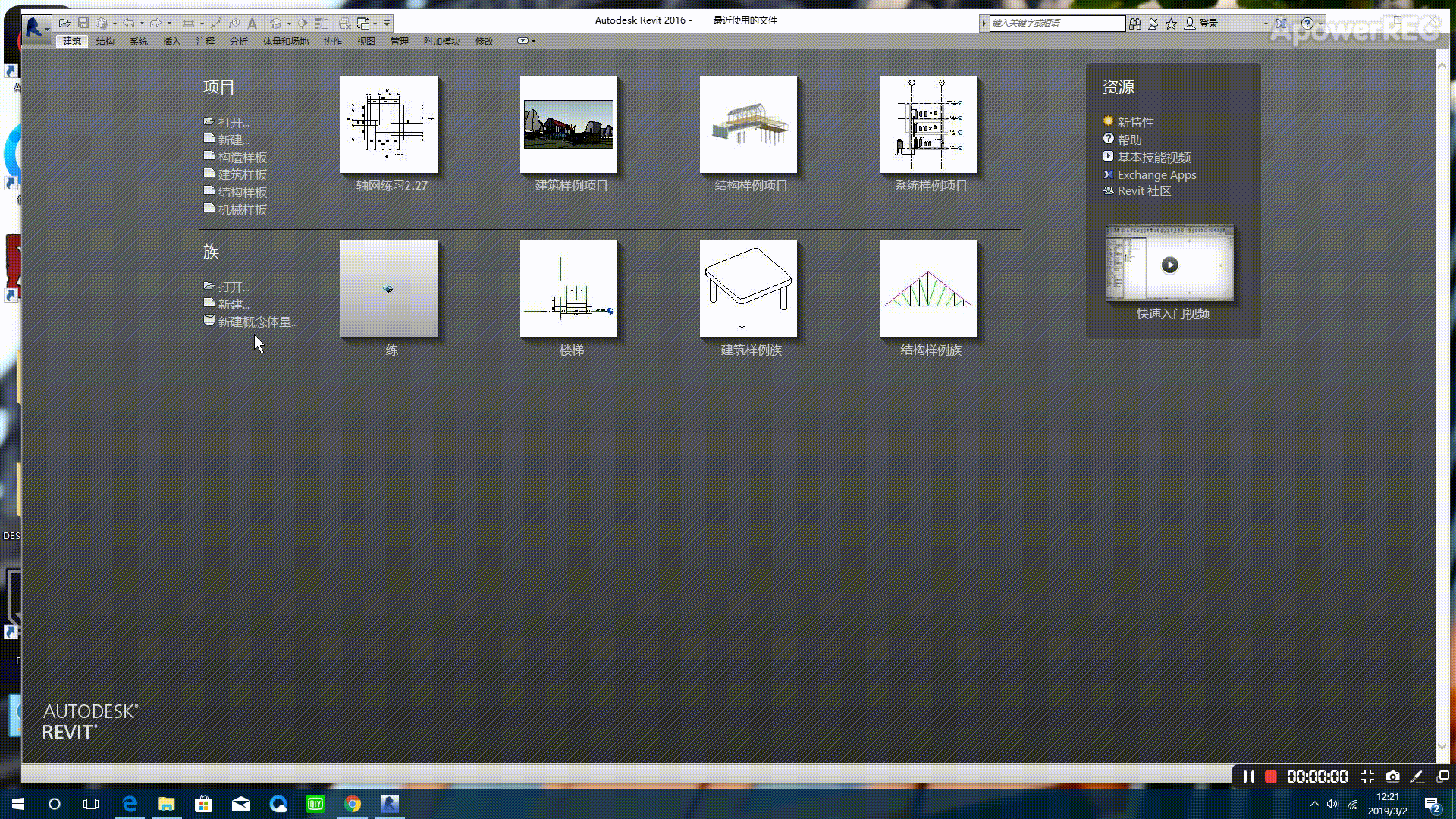

创建概念体量，我们选择的是族—概念体量—公制体量
绘线
快捷键RP&MM
双击楼层平面—标高1

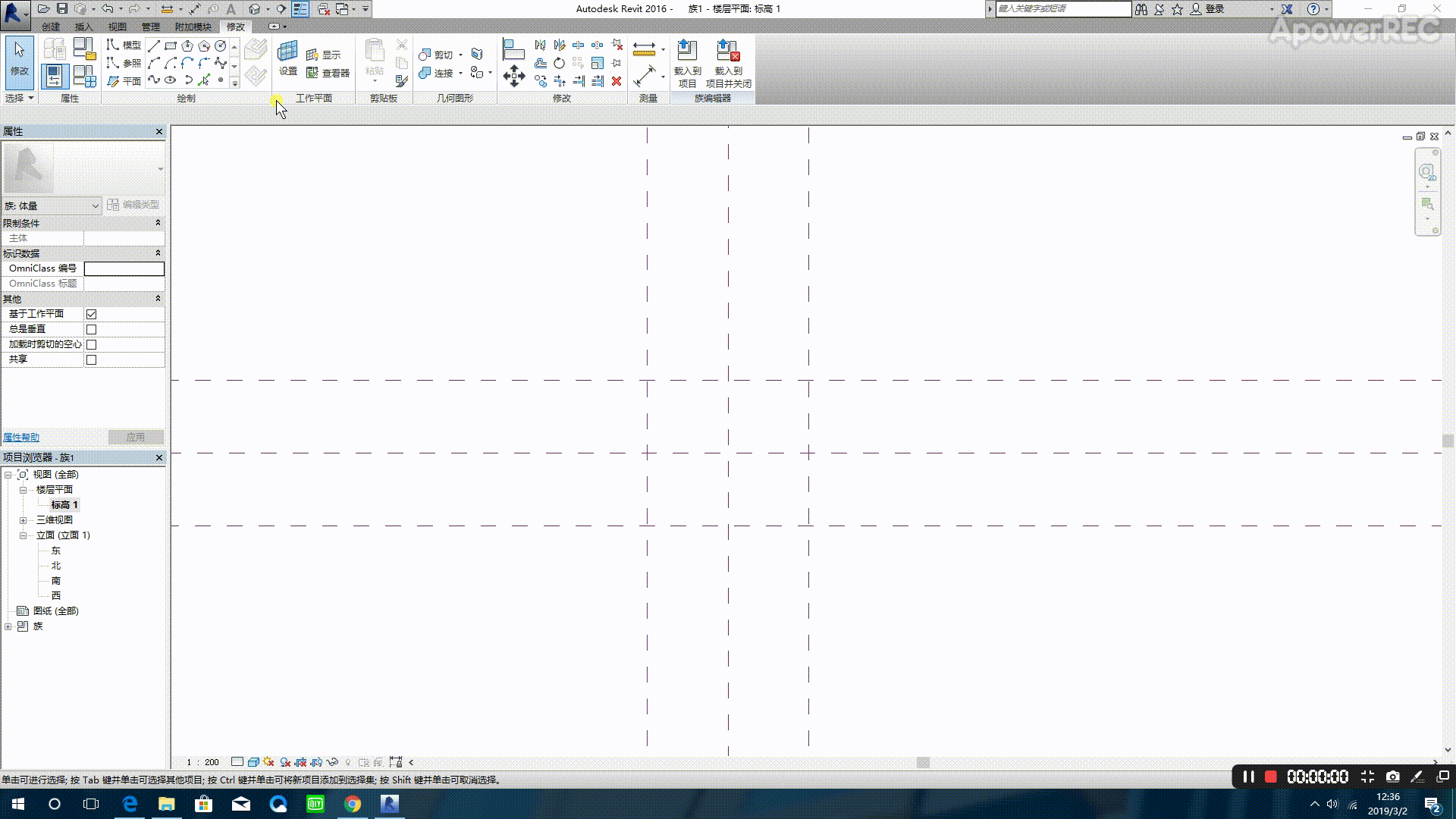

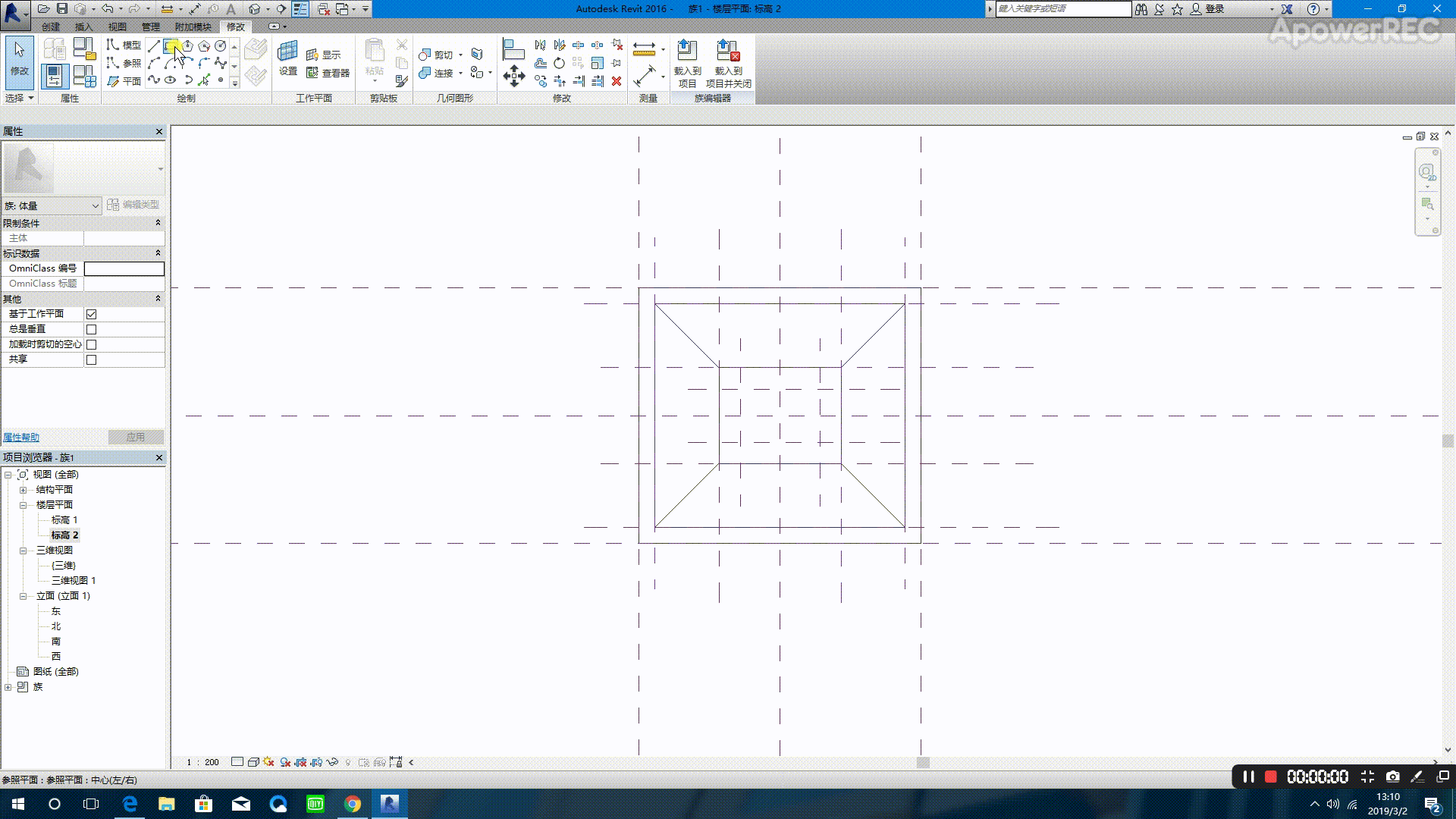

绘制辅助线进行辅助作图

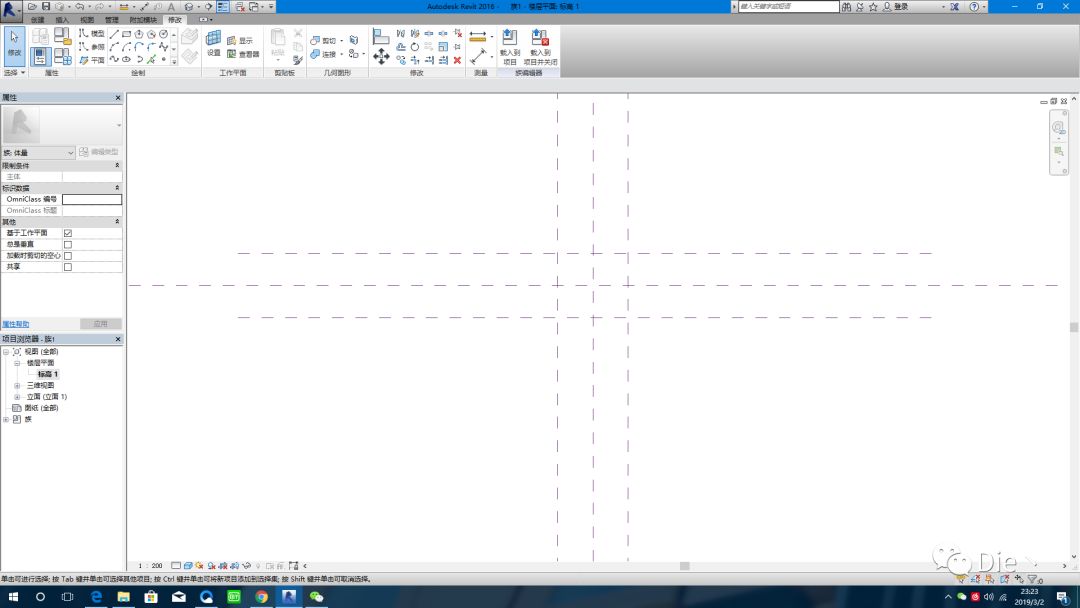

再利用镜像工具迅速把轴线画好
数值参考
长：5300
宽：4800
首层
绘制立体层（一）

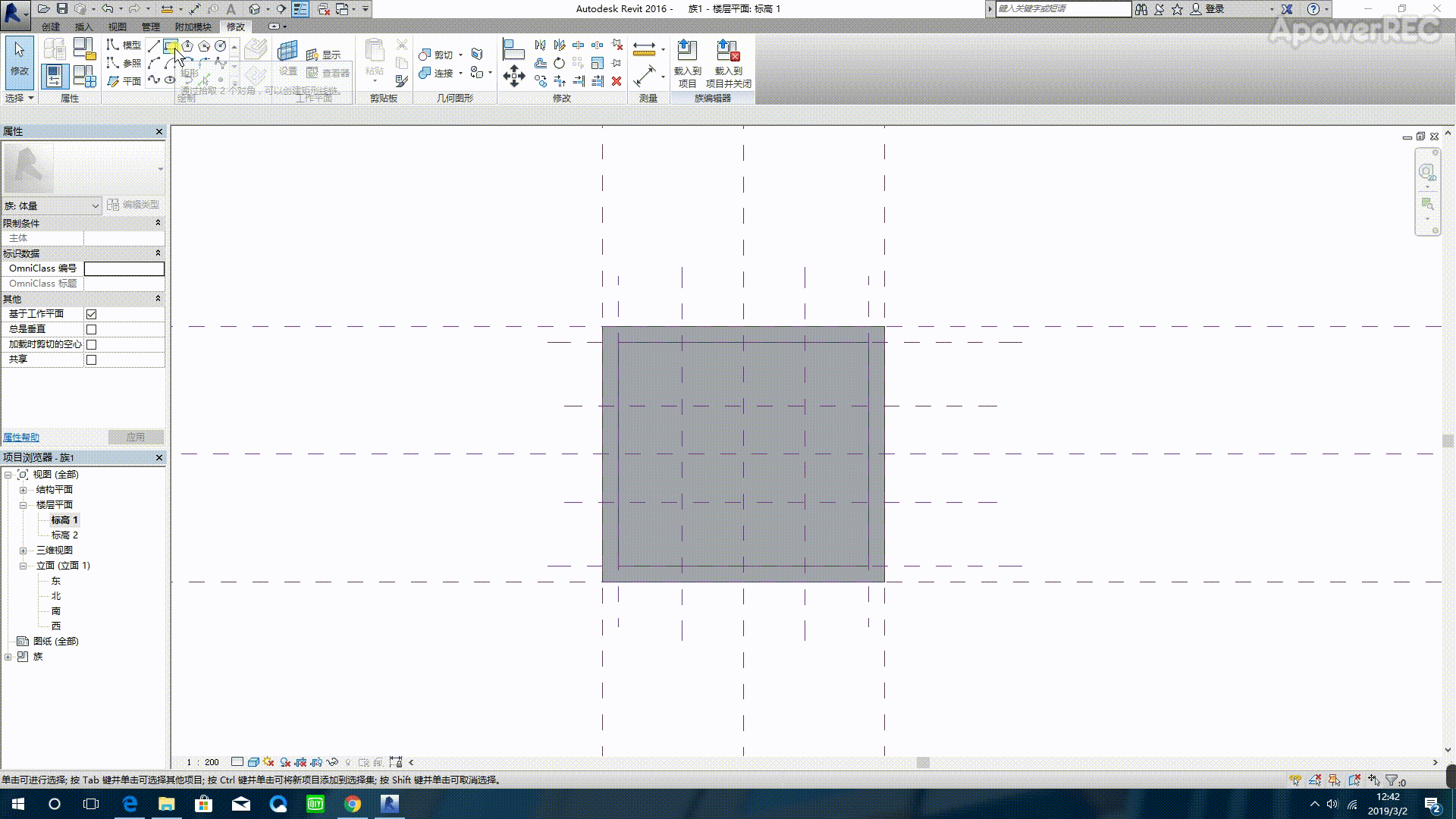

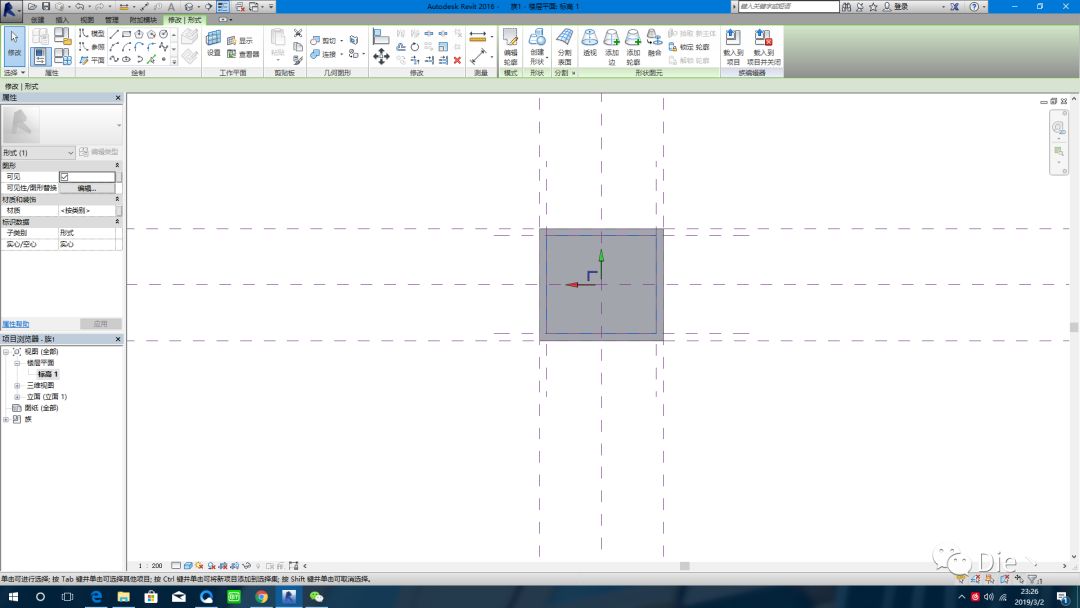

点击矩形工具在辅助线上画矩形

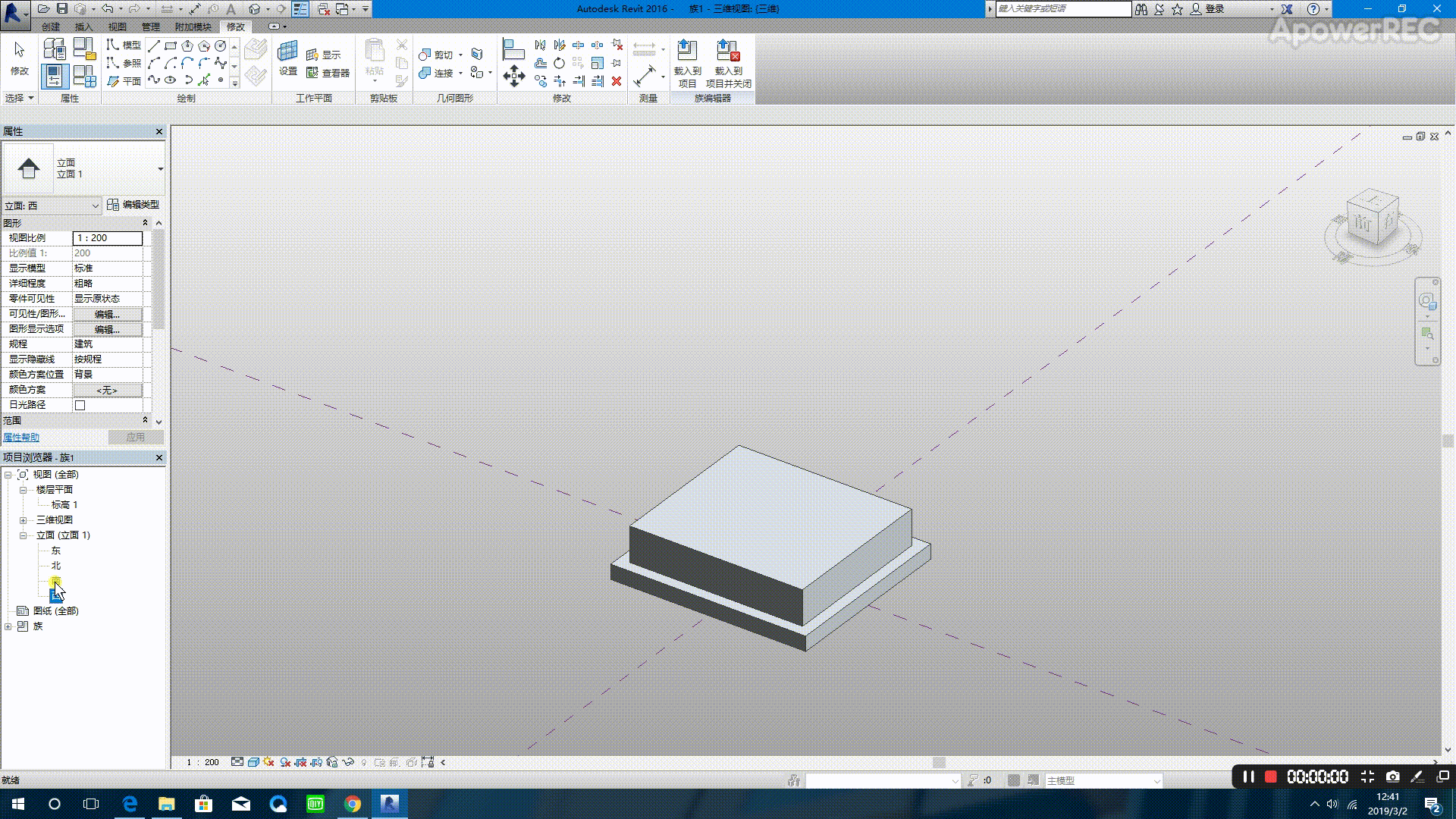

然后打开三维图层对其高度进行调整

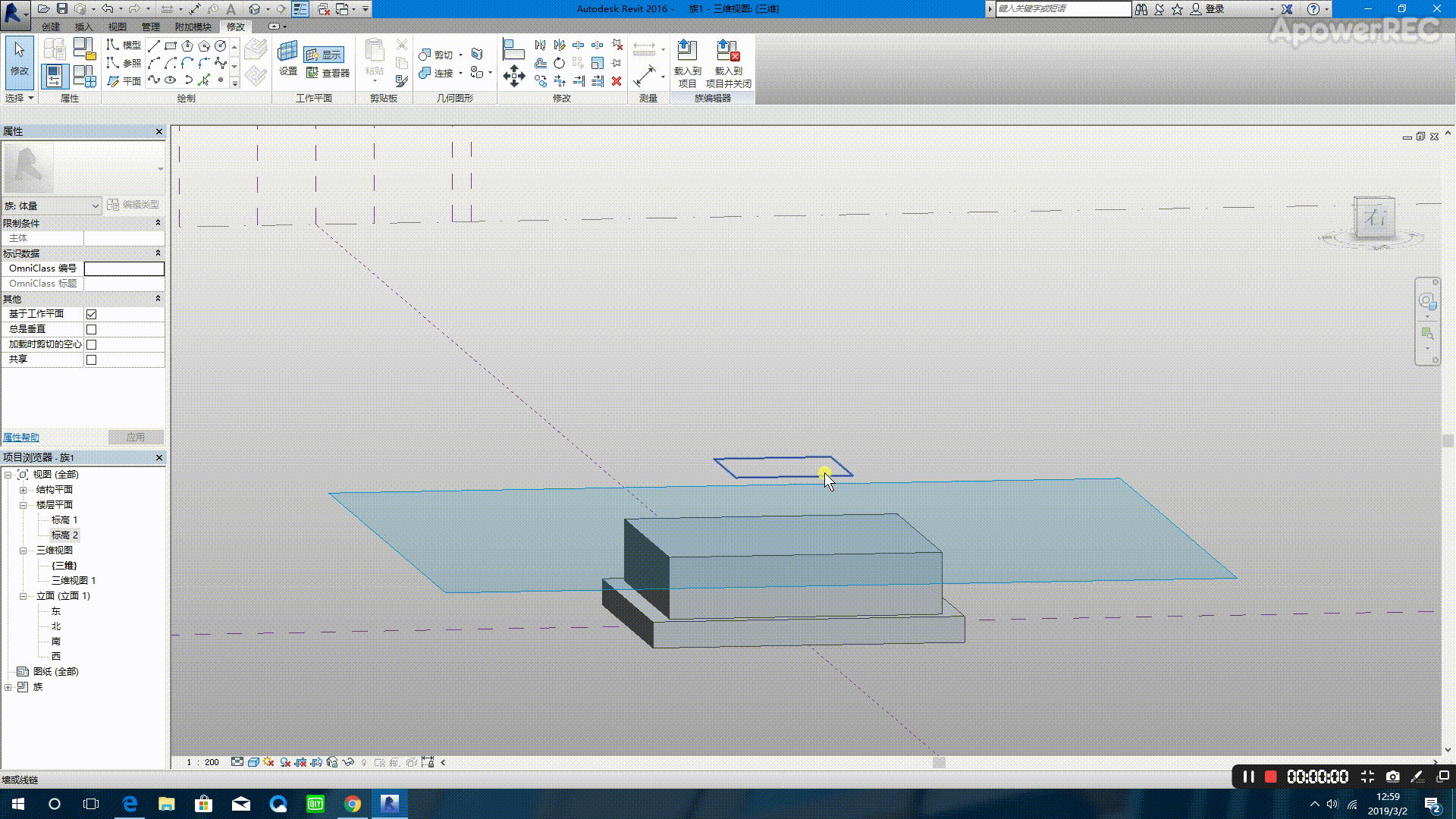

期间用TAB键选择该平面
数值参考
此层高度：400
二层
绘制立体层（二）

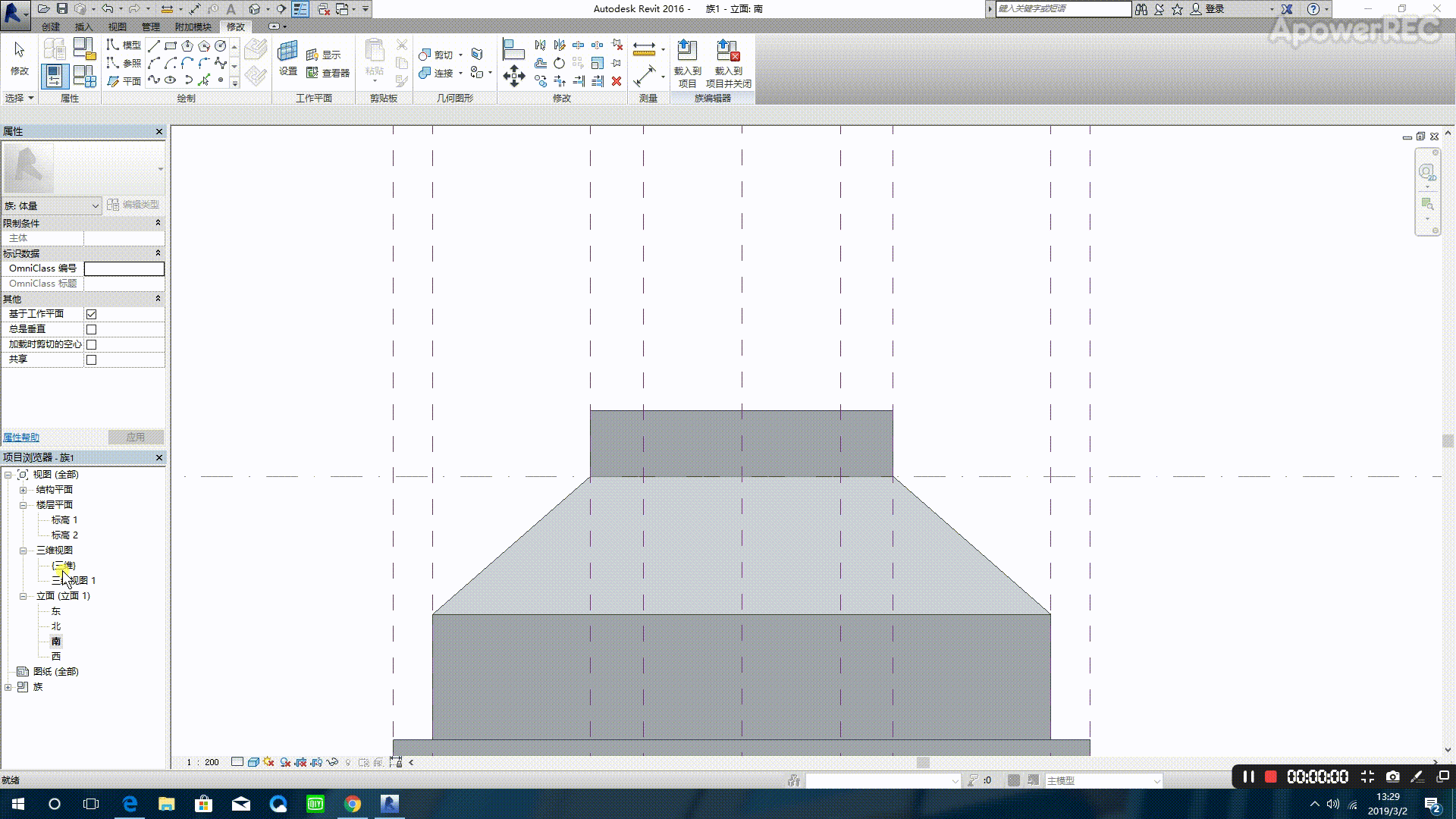

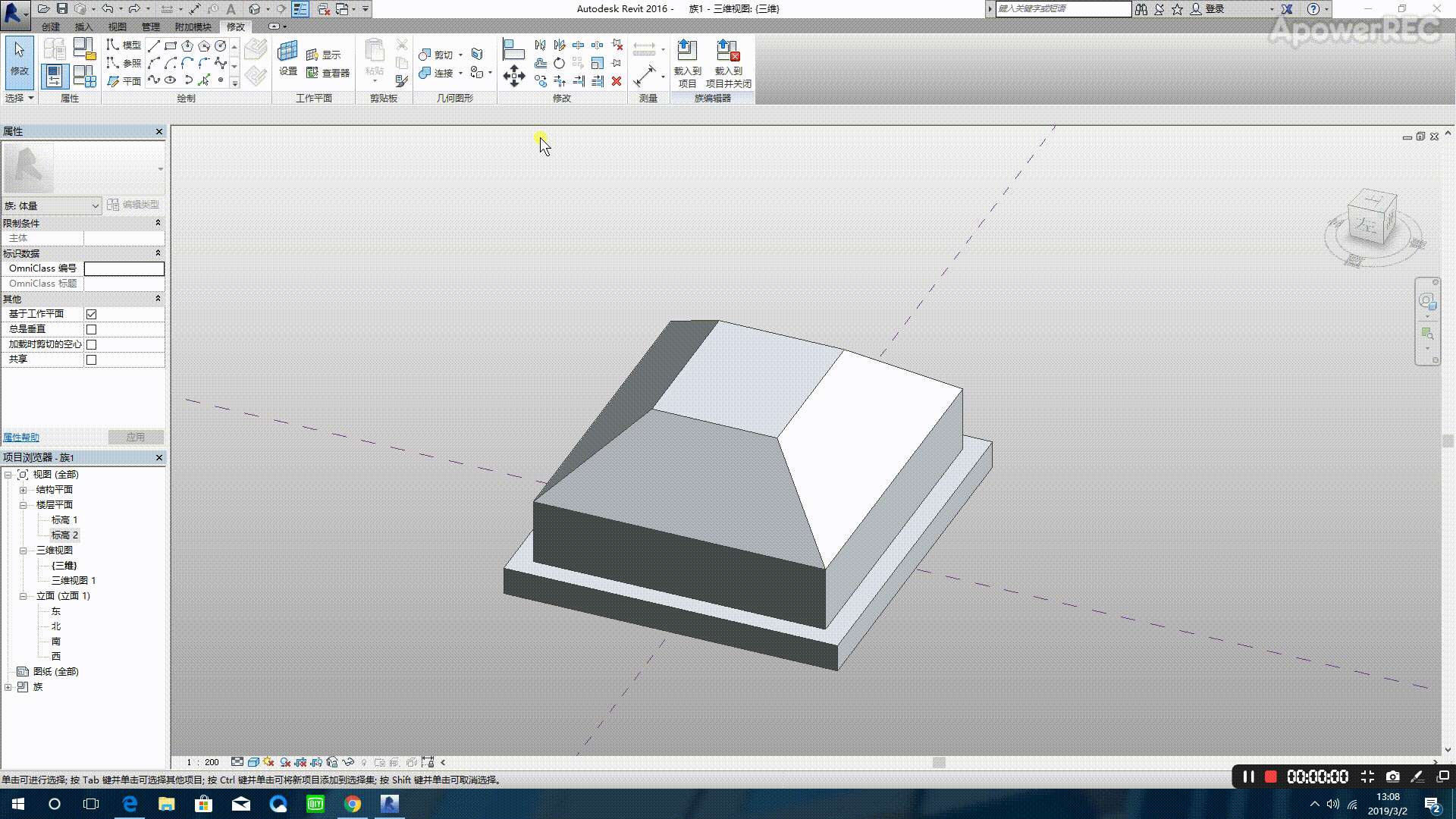

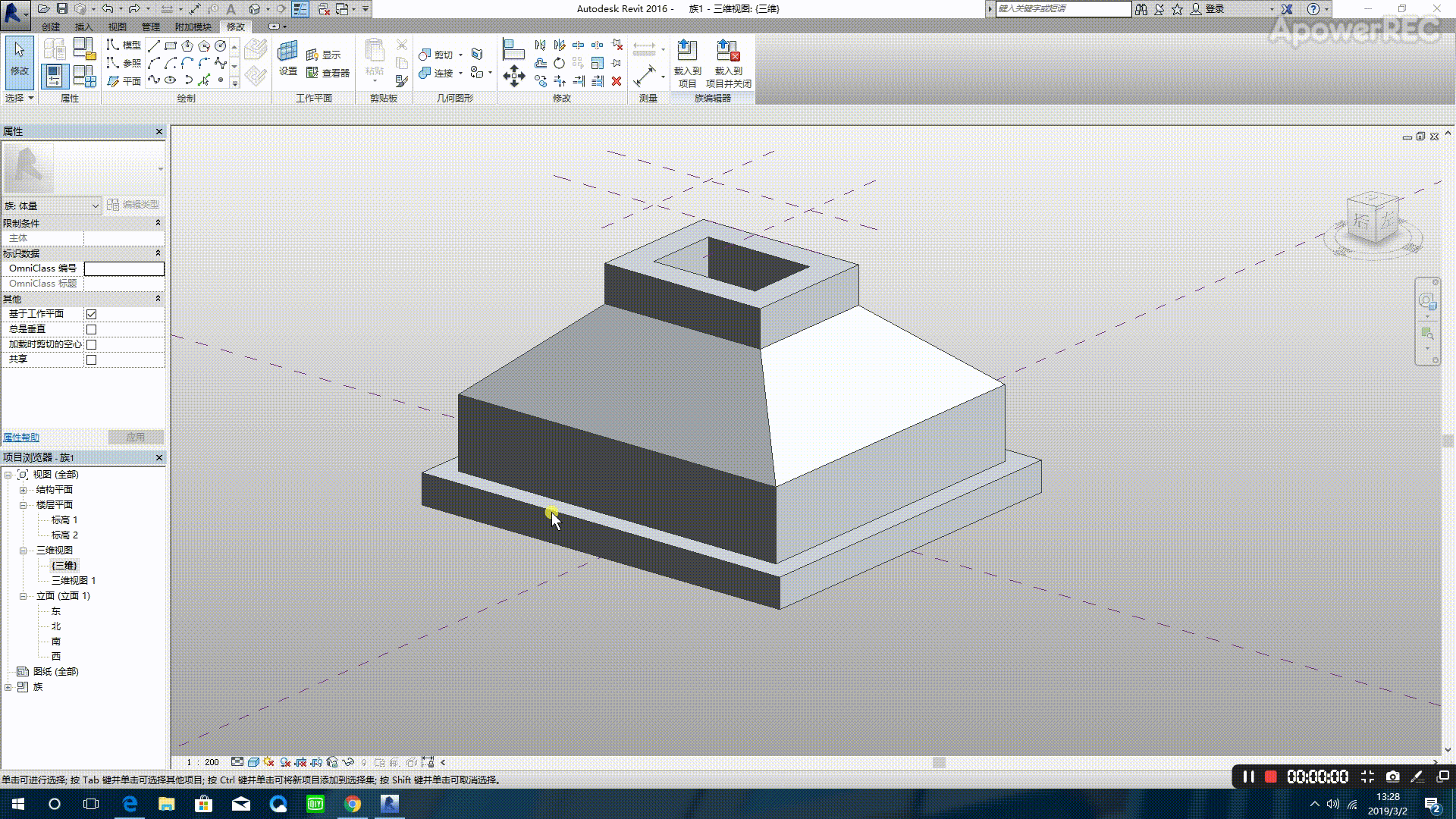

继续使用轴线做为辅助线—矩形工具—创建形状—实心形状（老方法） 数值参考 此层高度：950 标高快捷键LL 要先把第二个标高做出来点击任意立面 进入界面使用标高快捷键LL 可以设置标高 数值参考 标高数值：2400 制作棱台（一） 标高2就是为了制作棱台而提供一个平面 继续使用轴线作为辅助线来绘制矩形 但注意的是上底的矩形要在标高2中绘制 绘制完后需要在防止平面项中选择标高2系统才会识别 数值参考 上底边长：2300 下底边长：4700 制作棱台（二） 在三维视图中选择标高2中的平面 按住CTRL继续选择在标高1中的平面—创建形状—实心形状 顶层 次处制作与首层次层无差 唯一不同是此处在标高2中绘制 数值参考 高度：500 空心形状 再次用到轴线和矩形工具做出空心面可以得到顶层剖空 但这个不是我们要的最终效果 剖挖下层 现在三维视图中选择顶部剖空模块（用TAB可以选取）设置深度会有块突出部分 再选取该挖空部分把视图转向任意立面 把突出部分高度修改成与顶层齐平 数值参考 挖空深度：2000 大功告成 此次笔记做的比较艰难 学习中遇到问题很庆幸的是都解决了 这次学习过程中，多了两个快捷键分别是TAB（切换选择面）和LL（标高快捷键）与此同时，不难发现之前所学的RP（轴线快捷键）和MM（镜像快捷键）使用次数频繁。
标高
棱台
封顶
剖空
深挖
