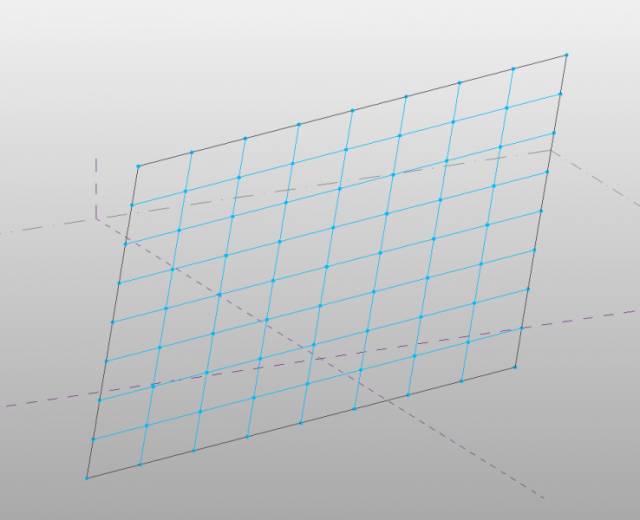

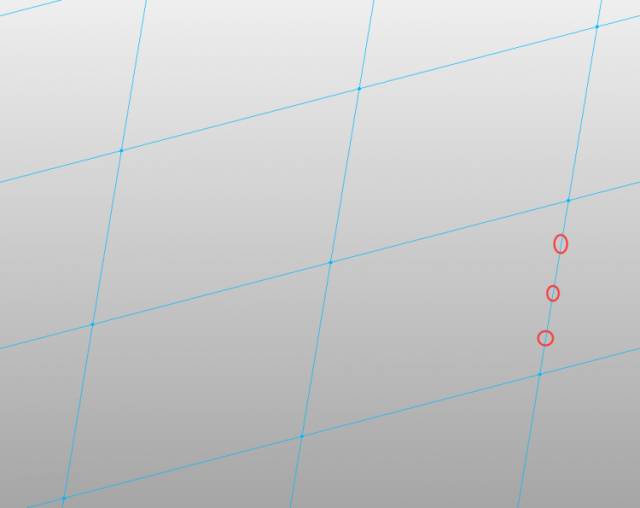

有时我们为了在体量上放置特殊的嵌板，需要在分割表面上的两个节点之间1/2、1/3、1/4等特殊位置处添加新的点。

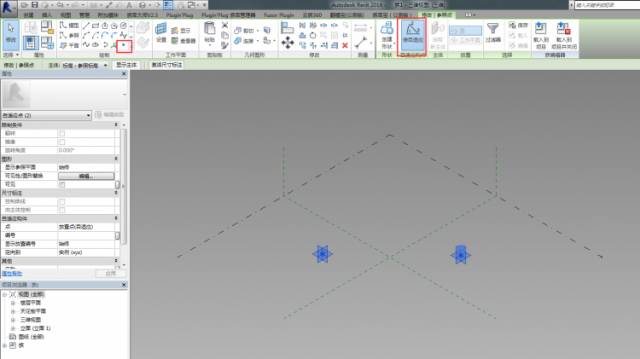

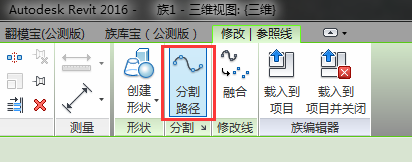

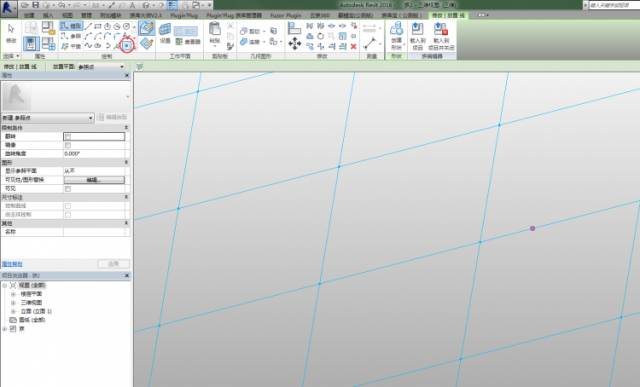

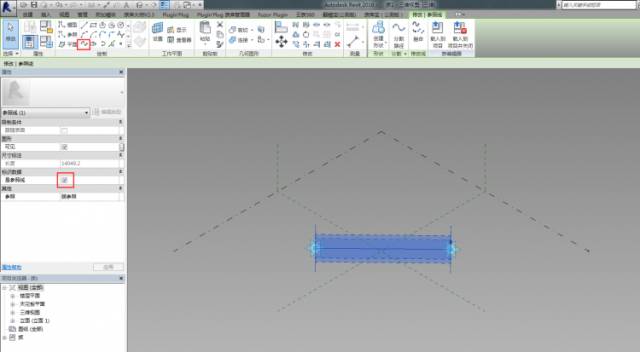

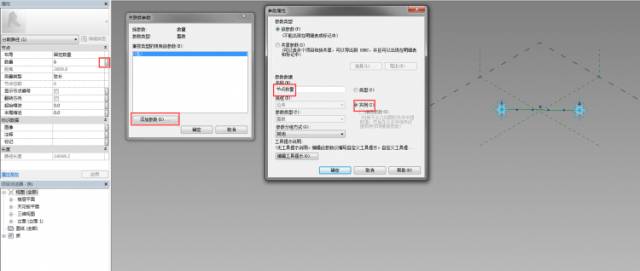

使用“点图元”无法捕捉到体量表面，并且无法精确捕捉到两点之间的特殊位置处。 1.使用 “自适应公制常规模型”族样板新建一个“族1”，使用“点图元”任意放置两个点，并将两个点使自适应。 2.框选两个自适应点，使用“通过点的样条曲线”将两点连接，并转化为参照线。 3.选中生成的参照线，单击“分割路径”。 4.选中被分割的参照线，单击属性面板“节点”分组下“数量”后的“关联族参数”。新建一个名为“节点数量”的实例参数。

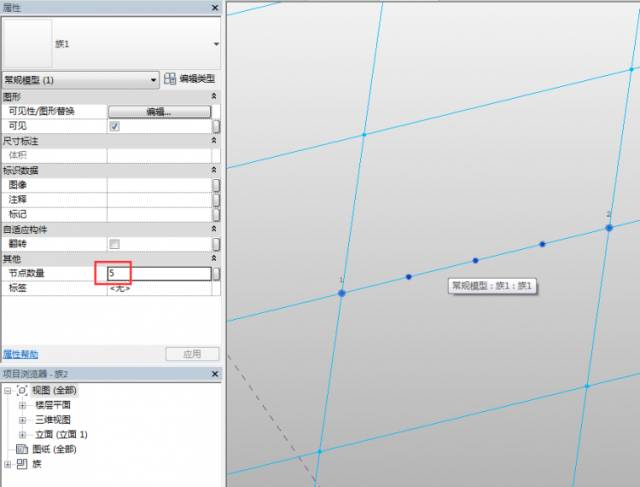

5.将“族1”载入到体量环境，可以通过修改“节点数量”实例参数来控制特殊位置处的节点。
