1 Dwg to Revit

限制条件：模型范围不可以超过20英里半径的限制（大约33公里）。其实只要坐标系统设置得当，20英里根本不会影响你的设计。大家想象一下20英里半径是个什么概念：这大概是从上海市政府到上海浦东国际机场的距离，或者从天安门广场到北京六环的距离；试想一下，哪个规划或者设计单位，会接到这种体量的项目？

但是存在一种情况，Dwg文件里场地系统坐标体系远离坐标原点（0，0，0），从而导致导入Revit时候，Revit显示警告信息：

为什么有此限制：Revit 限制20英里是为了模型的精确度，地球是球形的非平坦的，而Revit模型里是理想的平面，当场地足够大的时候，Revit模型和实际坐标系统得误差越来越大，达到不可忽视的程度，因此设置了此限制。

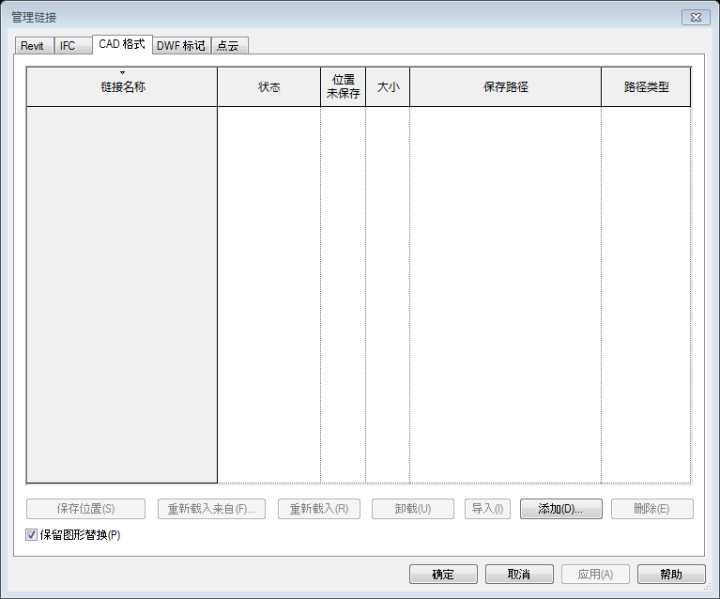

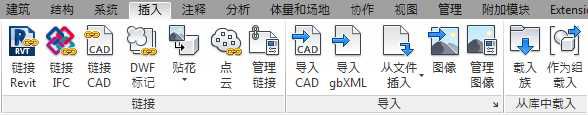

如何合理解决此限制：碰到上述Dwg文件里场地系统坐标体系远离坐标原点（0，0，0）的情，处理方法实际上很简单，只需要将Dwg文件按照“自动-中心对中心”参照进Revit，然后利用“获取坐标”即可让Revit从Dwg场地中读取坐标。

之后你需要Unclip处理Survey Point, Clip处理Project Base Point.

2 Revit to Dwg

限制条件：20mile的限制有人知道，但是很多人不知道Revit输出到Dwg也有限制。例如我之前碰到一个Revit里面的场地模型，大概是2.4Km1.5Km，绘图比例为1：100，明显小于20mile，输出到Dwg时，Revit里面也会显示警告：

这个是可以忽略的警告，意思是你仍然可以输出Dwg。检查了输出设置，单位等都没有问题，为什么会有此警告呢？

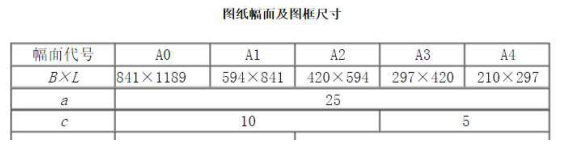

为什么有此限制：其实这个限制和图纸的尺寸有关，估计开发者开发这个功能的时候，考虑到Revit输出到Dwg是带图框的，所以输出大小和A0，A1。。。。等图纸大小比较接近，不会出现量级上的差别。

所以我选择的单位为mm，2.4Km=2 400 000mm 考虑1：100比例 2 400 000/100=24 000mm 或者24m，这个是输出Dwg的图纸尺寸，明显超出了我们通常见到的图纸大小。

如何合理解决此限制：通常意义上场地图纸均为1：1000或者1：2000绘制，所以修改比例后，重新输出，则可以避免警告信息。

2400 000/1000=2 400mm =2.4m

当然如果你的场地就是超出此图纸大小限制，在平面图里,你可以选择Crop region,在3D图纸里你可以使用Section Box裁剪模型，从而避免警告信息出现。
