1、如何利用revit创建墙的分离和附着来改变墙的形状。
2、如何创建垂直复合墙。
举的事一些不规则墙体和不规则的楼板，另外就是绘制一个上部参照面。

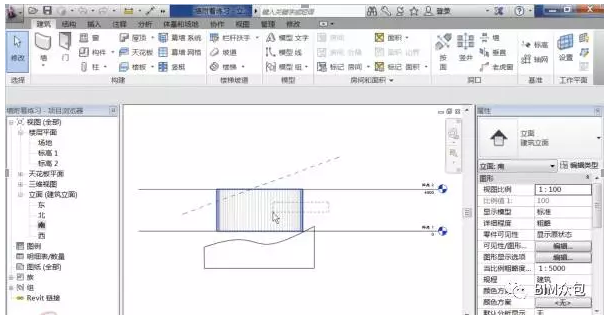

任选一个视角，东南西北。

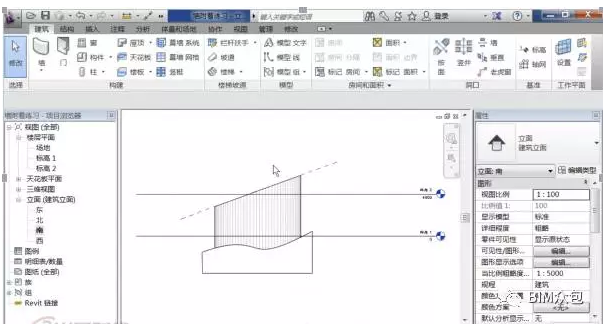

虚框选中圆形墙（实际是两段圆弧组成），会出现修改墙选项，同时可以看到右上角的墙分离和附着命令选项。
选附着，上部或底部。直接点击想要墙附着的对象就行。
虚框选中圆形墙（实际是两段圆弧组成），会出现修改墙选项，同时可以看到右上角的墙分离和附着命令选项。
选附着，上部或底部，直接点击想要墙附着的对象就行。

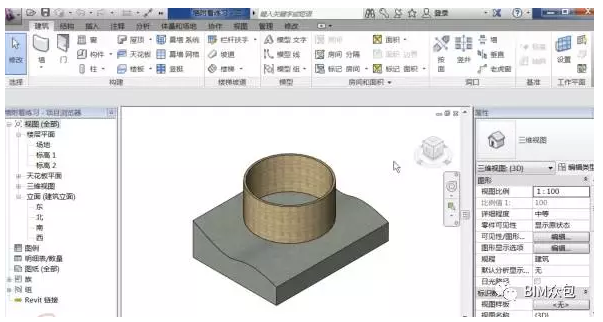

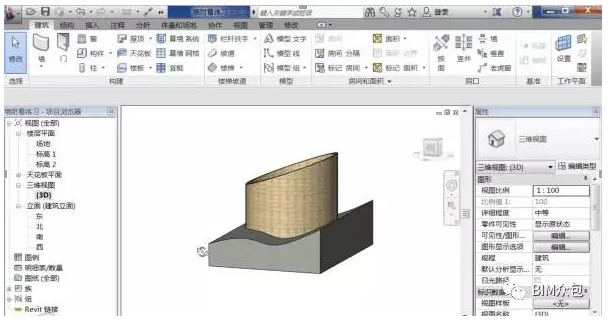

最后3维视图下的效果。
墙体分离，方法与附着一样。
关于如何创建垂直复合墙体。
简单就是说，如何创建一个墙体模板，该模板包含，装饰线，散水，分隔缝等其他一些细部装饰。传统软件可能是先把墙体建好后，在一项项加上去，似乎没有整体创建，整体绘制。

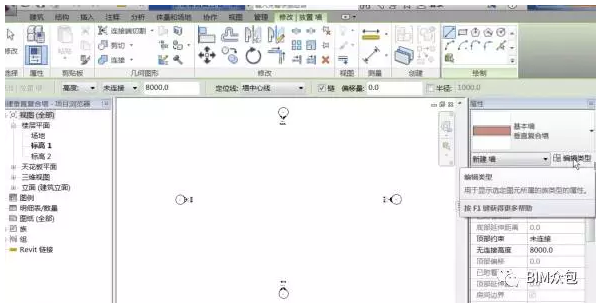

还是在墙族类型，点编辑类型。

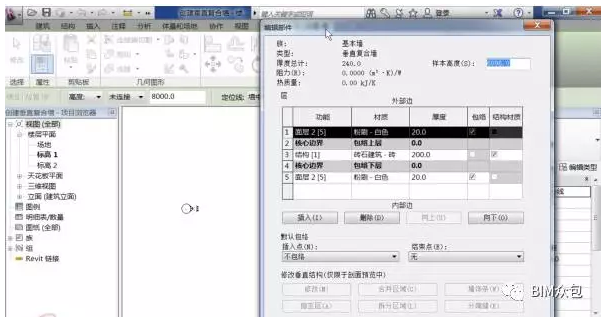

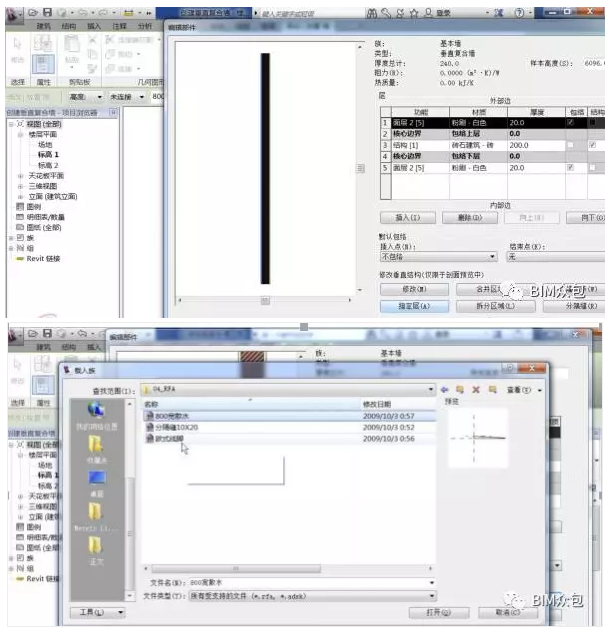

预览模式下，创建。
载入族（族类型后缀.rfa）。

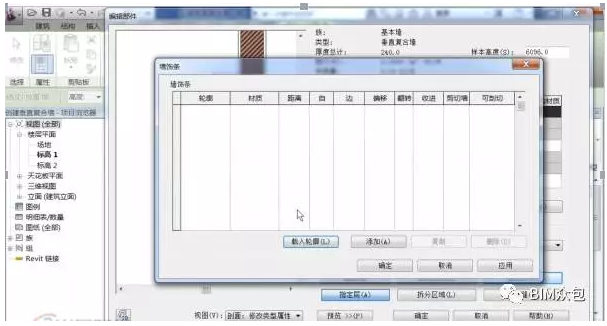

分隔缝也如此。

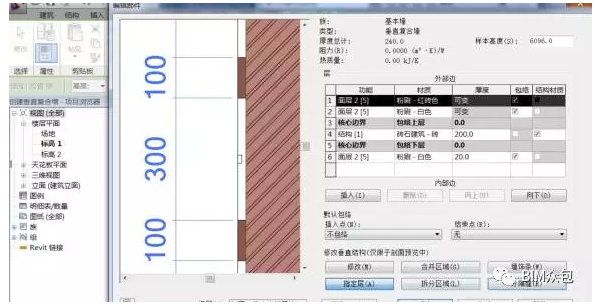

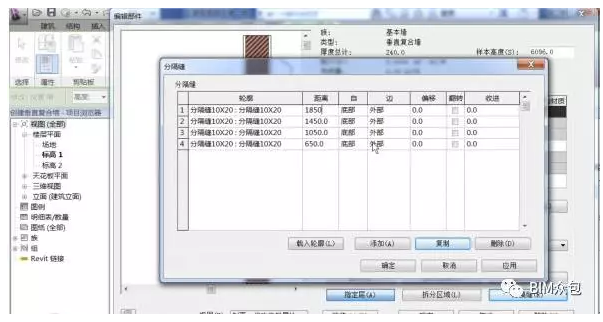

选好后，点确认。借助预览工具，分隔缝在剖面图下清晰可见。
然后就是确认，退出，绘制。

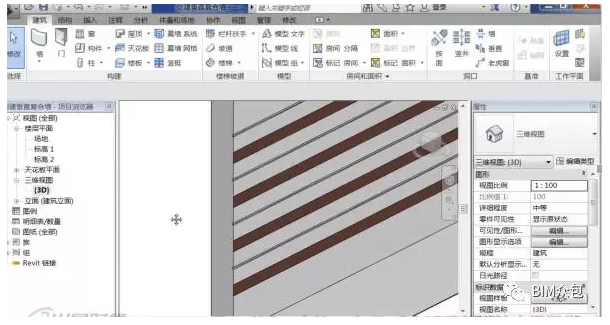

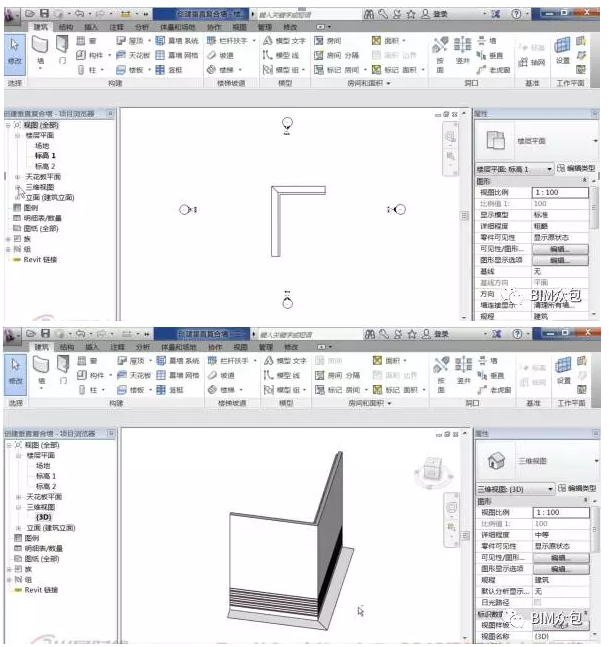

3维视图下，就可以看到绘制的垂直复合墙体了。是不是感觉比一般的算量软件方便？
