我们经常会遇到某些走廊不是垂直的，这种情况下绘制剖面时经常会剖斜，下面给大家分享一种简单准确的方法。

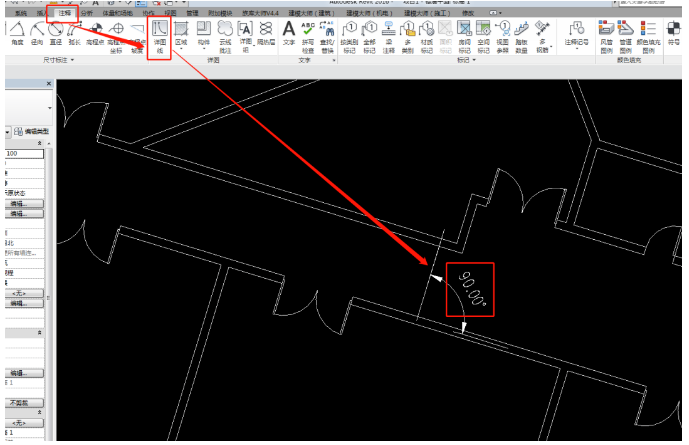

第一步在走廊位置绘制一条详图线并使用角度尺寸标注调整为与走廊垂直，如图1所示。
图1
然后创建剖面，绘制时平行于详图线就能得到准确的垂直于走廊的剖面，如图2所示。
图2
编辑：邓承婷
审核：邓承婷
技术创新中心BIM中心
