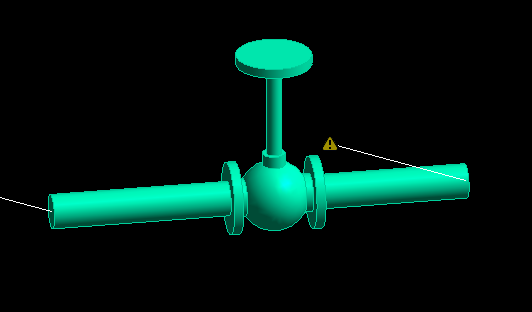

当我们在做项目时，会遇到这样的问题：放置一个阀门时，会发现其方向是倒置的，如图1所示。

    图1

    如果只是个别族有这种问题，单击旋转按钮即可，如果批量都是这种问题，挨个翻转岂不是很麻烦。

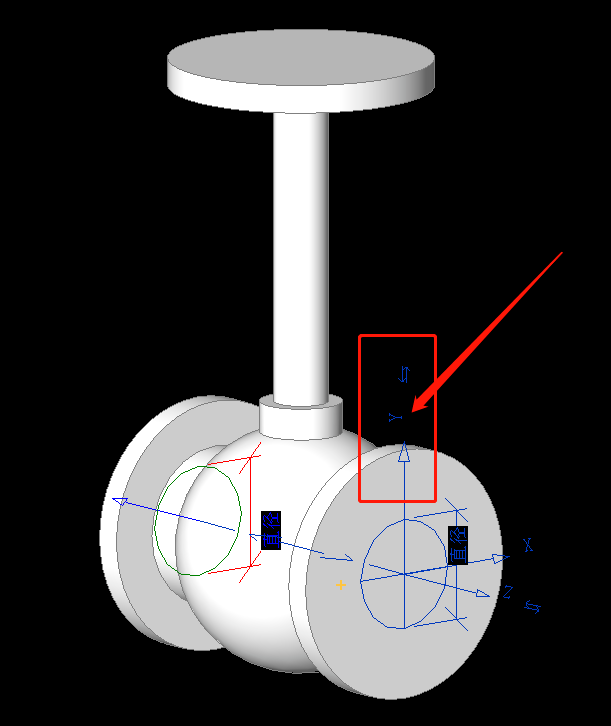

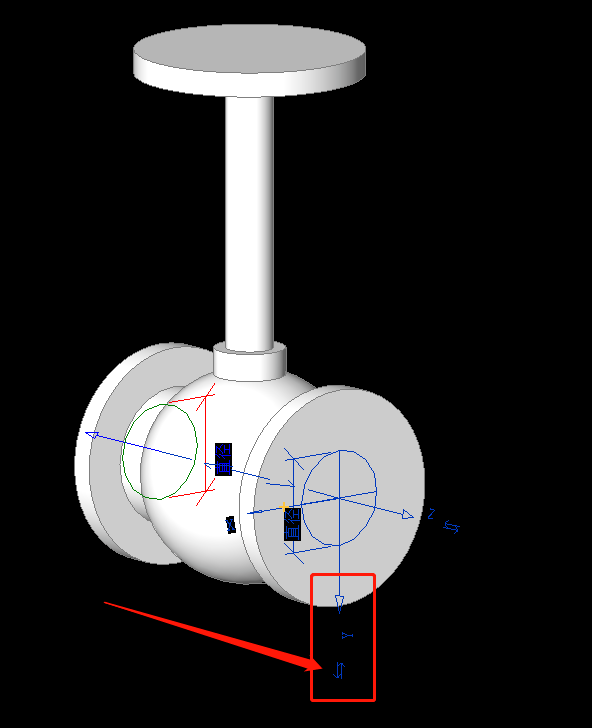

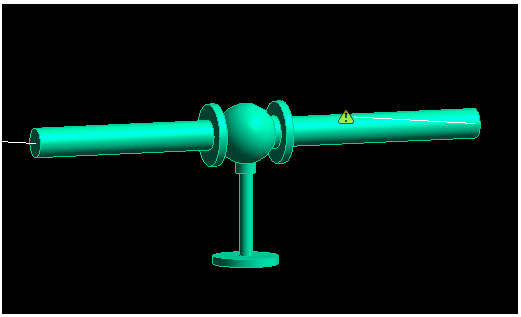

    这里介绍一个从根本上解决的方法：双击族，进入编辑族界面，点击翻转命令，将其主连接件的Y轴方向修改为正值，如图2、3所示，然后重新载入项目中使用即可，如图4所示。

    图2

    图3

    图4

    注意：修改的一定是管道附件主连接件的Y轴方向。

    编辑：邓承婷

    审核：邓承婷
