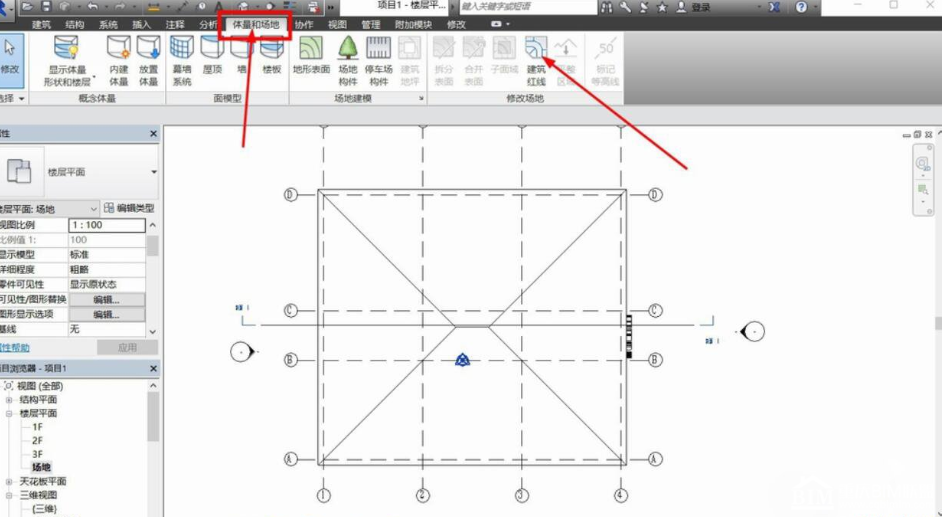

首先，我们开启Revit，在上方选项卡中点击体量和场地，在对应的选项卡菜单中，就以看到建筑红线的选项。

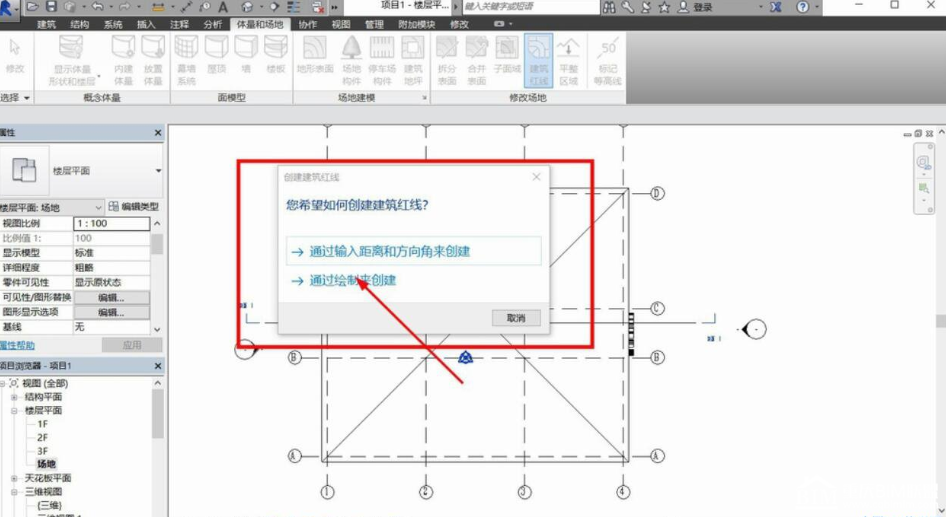

确定建筑红线绘制命令后，系统会弹出绘制方式的选择，我们直接点击通过绘制来创建，从而进入到建筑红线的绘制操作。

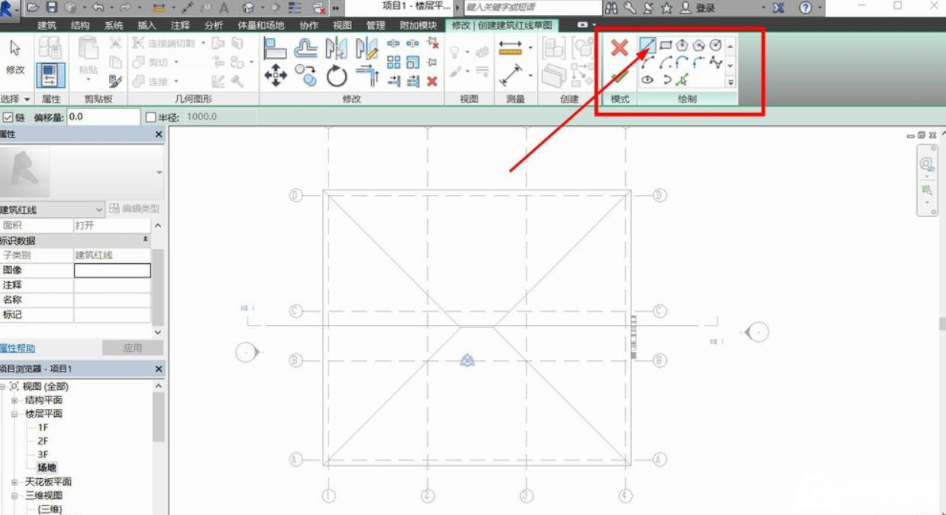

　　进入到建筑红线绘制命令后，可以在窗口的右上角选择具体的绘制方式，根据建筑红线的具体样式，我们可以选择矩形、多边形或者直线绘制。

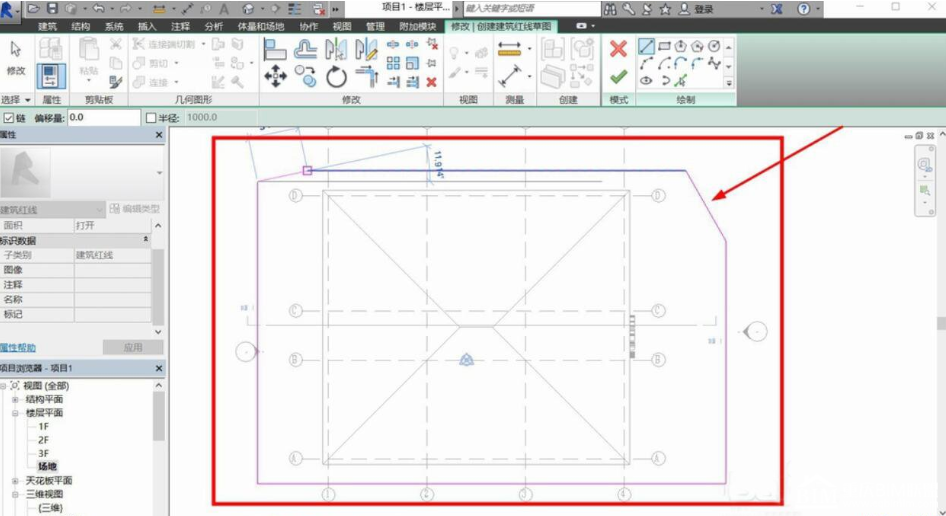

　　确定绘制方式后，就可以直接在平面图的合适位置绘制建筑红线，建筑红线需要是闭合的线条，因此线条必须首尾相连，形状随意。

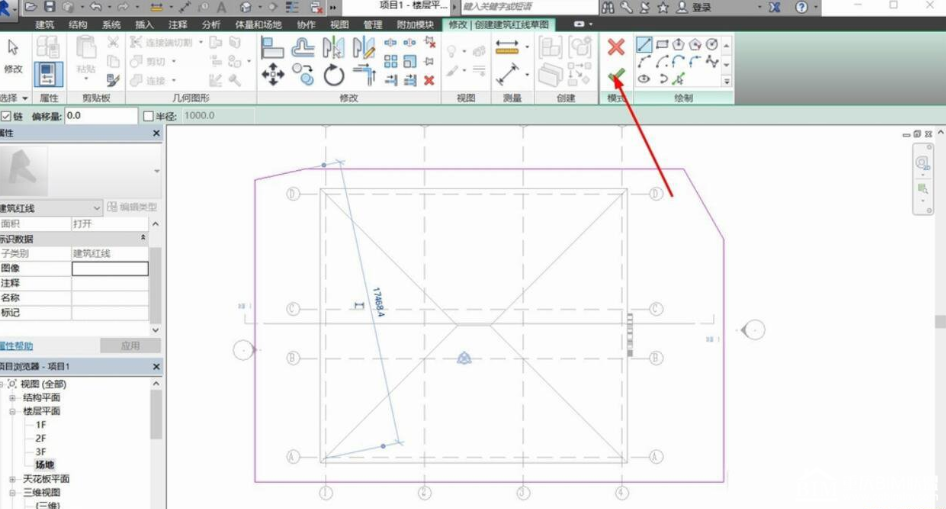

　　完成建筑红线的绘制后，我们就可以在上方窗口中点击对勾，系统就会自动完成建筑红线的绘制，并且生成建筑红线。

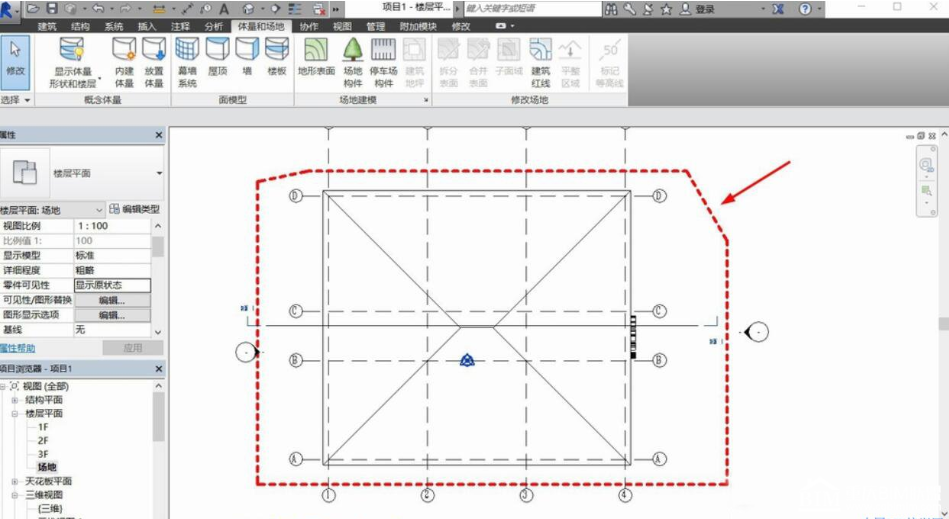

　　建筑红线完成绘制后，会在全部的平面图中出现，任何层数的平面图纸，都不能超越建筑红线。

　　Revit的建筑红线，默认为红色的虚线。
