连接件用来传递族和族主体之间的参数,连接件可以放置在实体面上或工作平面上。并将连接件参数关联到族内定义的参数。
容易搞错的地方:
连接件上的方向箭头不是指示管道内流体流向,其表示管道或风管的拉伸方向,在放置连接件时,其默认方向指向面所在的实体的外部,如需修改默认方向,可选中该连接件,在图元旁边出现“翻转”控件,单击即可修改方向,一般不需要修改。
注意指定主连接件,默认族内放置的第一个连接件为主连接件,也可重新指定主连接件,重新指定主连接件的方法:在族编辑器内选择欲指定为主连接件的连接件,然后单击“修改|连接件图元”选项卡→“主连接件”面板→重新指定主连接件工具图标”,将当前选择的连接件重新指定为主连接件。
关于主连接件的指定,在某些情况下,不管连接件的方向向内或向外,族都可正常工作,但是在REVIT检测的时候将会给你出现碰撞信息。

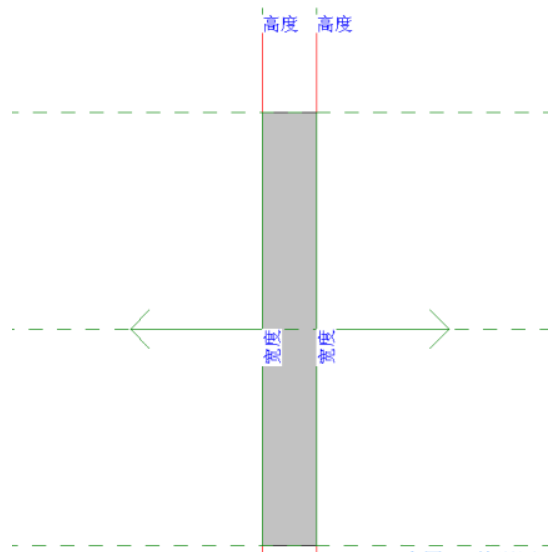

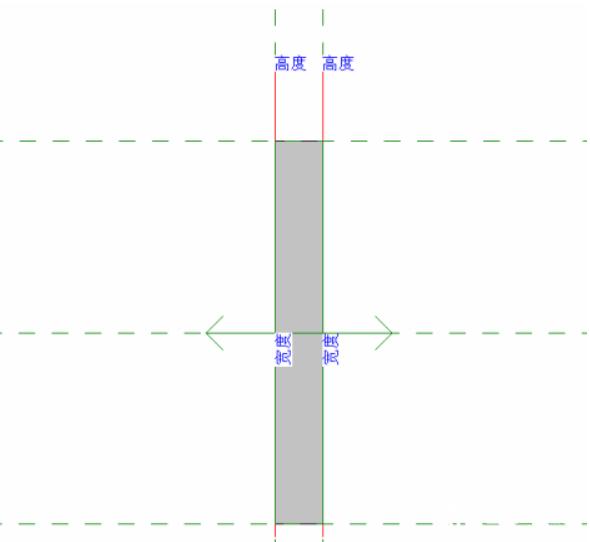

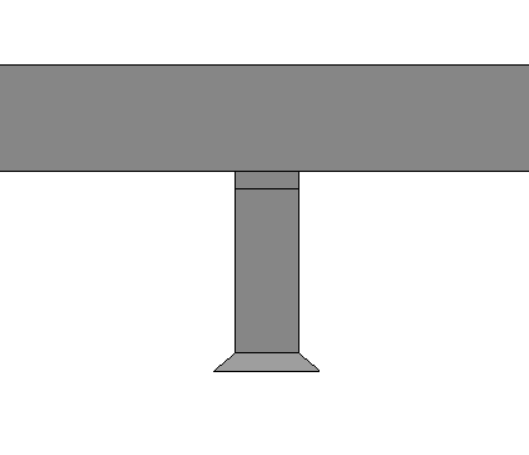

下图中为一矩形风管连接件,其各连接件方向如图1、2所示,载入到项目中也不会模型看起来也不会有任何不同(图3)。

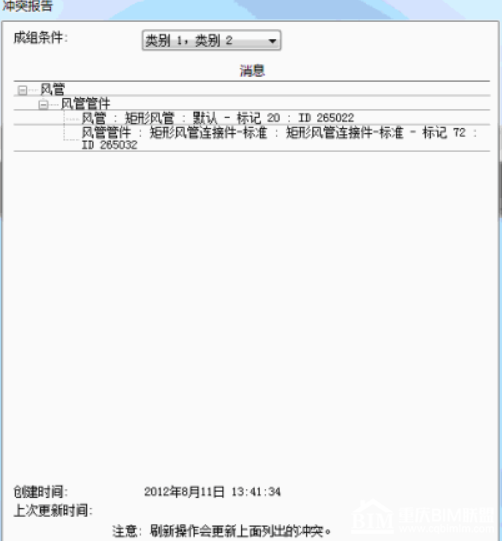

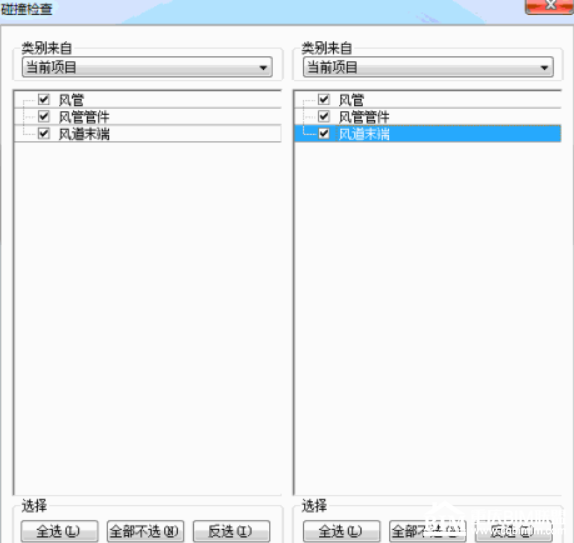

但是如果运行碰撞检测,就会发现,使用第二种连接件的项目会弹出碰撞信息。

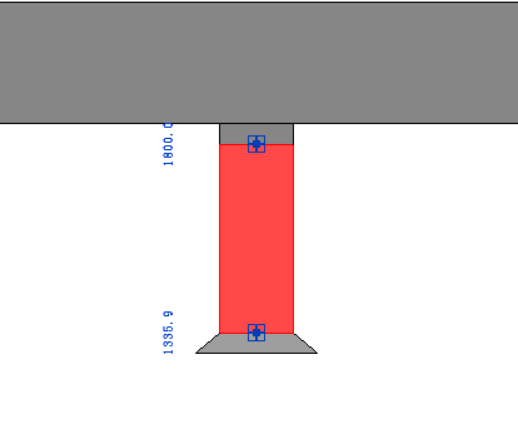

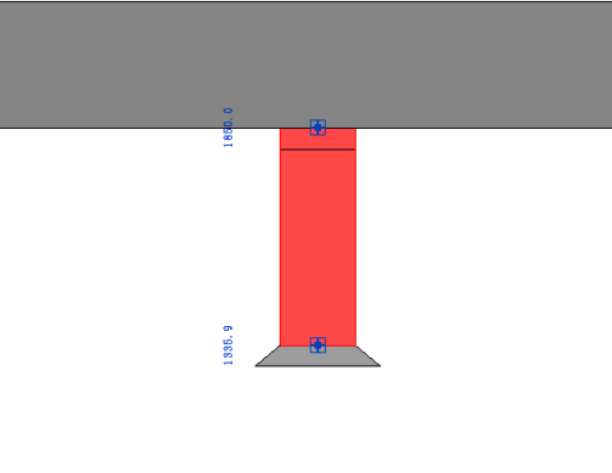

仔细检测模型,会发现其区别,第二张图片中连接件嵌入风管中。
