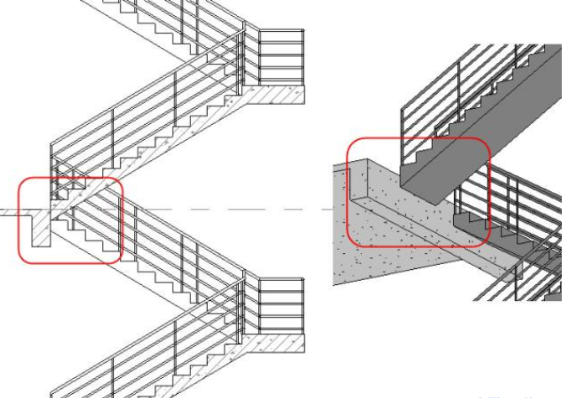

按默认的楼梯设置,在上下楼层的楼梯与楼板交接处往往出现如图330所示的情形,往上的梯段底部是平的,与楼板或梁搭接不上。
图330:交接不正确的楼梯
这在楼梯设置中可以通过一个比较隐蔽的选项来控制。具体操作为:
1)选择楼梯,点击“修改>编辑楼梯”命令,进入编辑状态,选择第一个梯段;

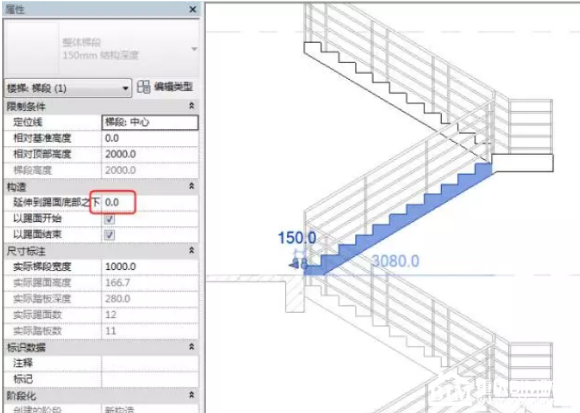

2)在属性栏里有一个参数“延伸到踢面底部以下”(如图331),将其设为-175;
图331:修改梯段的属性

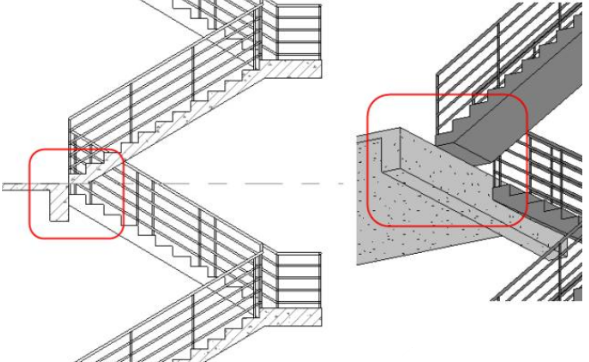

3)完成后可看到梯段已延伸到下方(如图332)。
图332:交接正确的楼梯

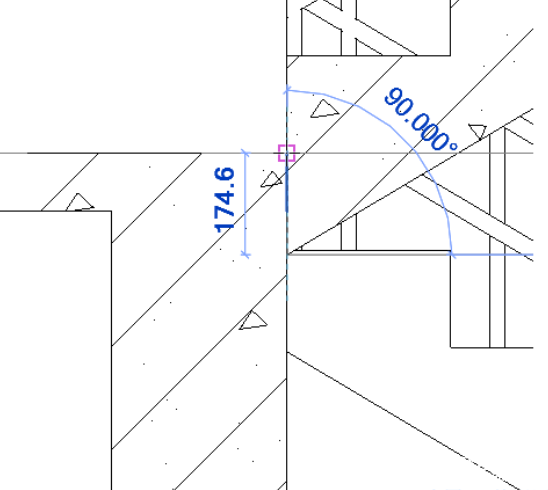

其中“-175”的数值跟楼梯斜度有关,如图333,为梯段底面延伸至起始点的竖向偏移值。只要设到比这个值大就可以,比如也可直接设为“-200”。
图333:“延伸到踢面底部以下”的数值设定
本方法仅适用于使用“现场浇筑楼梯”来创建的楼梯,其他楼梯类型没有此参数。注意如果是选择整个楼梯,也是没有这个参数的,需选择其中的某个梯段才有。如果不进入编辑状态,也可以通过Tab键来切换选择梯段。
