在创建楼梯部件时,通过绘制边界来创建自定义形状的平台构件。
通过绘制平台构件可以创建自定义形状的平台。如果需要修改在创建楼梯时自动创建的平台构件,使其具有不规则形状,请使用转换为草图工具将构件转换为基于草图的构件,然后编辑草图。
重要:通过绘制创建构件时,不像使用常用构件工具创建楼梯构件那样,在构件之间彼此自动相互关联。例如,如果您绘制梯段和平台构件,然后更改梯段的宽度,则平台形状不会自动更改。绘制的构件必须手动更新。
通过绘制来创建平台构件的步骤
1.打开平面视图或三维视图。
2.进入楼梯部件编辑模式:
1.要为草图梯段绘制平台构件,请选择一个梯段,然后在“编辑”面板上单击(编辑楼梯)。
2.要为新的楼梯部件绘制平台构件,请依次单击“建筑”选项卡“楼梯坡道”面板(楼梯)。
3.单击“修改|创建楼梯”选项卡→“构件”面板→(平台)。
4.在“绘制”库中,单击(创建草图)。
5.在“绘制”面板上,单击(边界)。

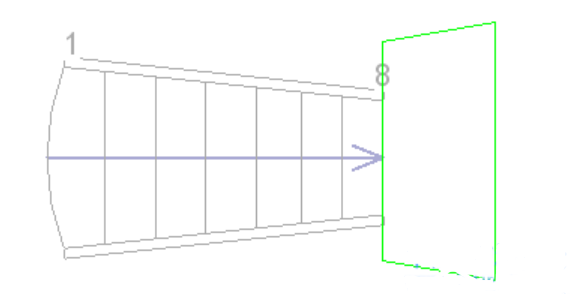

6.使用绘制工具绘制平台边界。请参见绘制图元。
7.(可选)您可以绘制自定义楼梯路径以指示行走线。单击(楼梯路径),然后绘制路径。
8.注:楼梯路径草图用于生成注释楼梯路径。如果想要改变表示楼梯路径的方式,可以编辑楼梯路径草图。
单击(完成编辑模式),退出草图模式。
