在调整完整个区域的管综之后可能因为业主对于机电安装的净高有严格的要求，我们需要整理项目中的所有管线的高程。但是由于过滤器没有办法以机电部分的高度设置过滤器，所以我们在这里需要特别设置来达到筛选出不同高程的目的。

1. 打开需要做净高分析的Revit文件。

2. 点击属性面板中的范围标签下的视图范围编辑。

3.设置视图范围，最好从调节管综时的最低点开始设置视图范围（注：顶一定要设置为与地相同的相关标高），最好设置顶的偏移量比底的偏移量多100，也可以根据具体精度的不同设置不同的偏移量差值，剖切面设在中间数值。

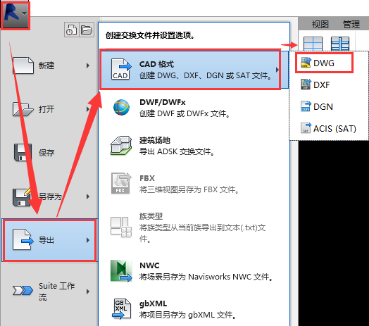

4.单击确定后在平面图中能显现出来的就是在顶和底标高范围内存在的管道，再点击左上角Revit图标——导出——CAD格式——dwg。

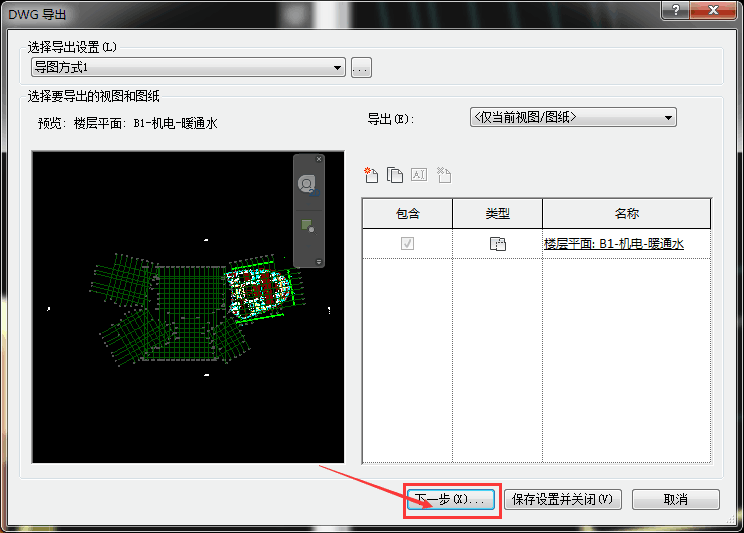

5.点击下一步。

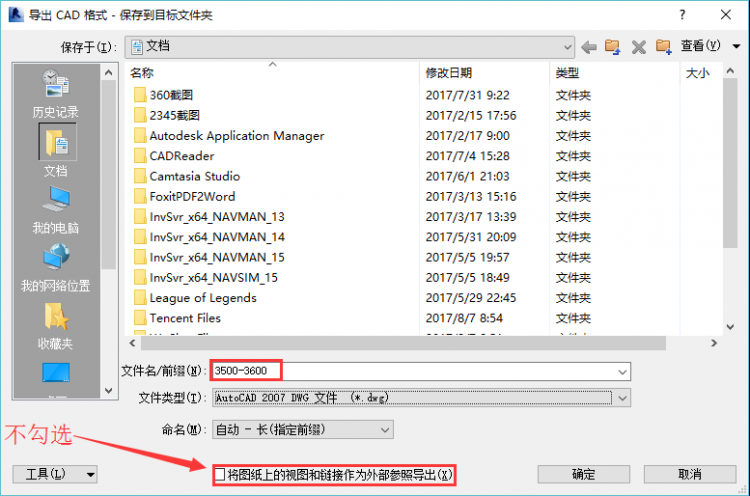

6.保存在自己的工作文件中，文件名最好命名为顶和底的偏移量，文件类型存为低版本的AutoCAD文件，不要勾选【将图纸上的视图和链接作为外部参照导出（X）】。

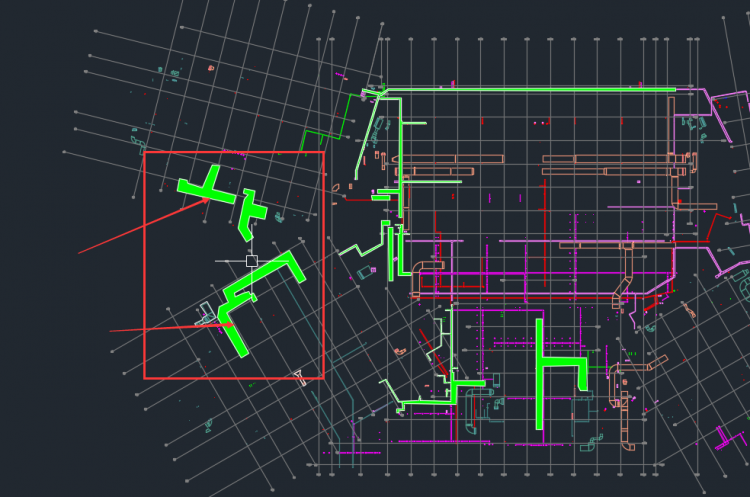

7.导出成CAD格式后将文件用CAD打开，用多段线将图上有的部分围起来，填充颜色，这样就形成的某一标高下的图纸，重复上述步骤，最后将图纸整合起来，就能形成净高分析图。

净高分析的意义：

在向业主汇报工作的时候，我们需要形成一张通过不同颜色表示不同高程区域的直观图纸。能一目了然的知道什么地方满足净高要求，什么地方不能满足，在什么地方，对于用户体验有没有影响，等等。
