在Revit中,我们除了通过属性栏对已分割表面的形式进行控制，还可以使用参照平面配合交点列表对表面进行分割和调整。

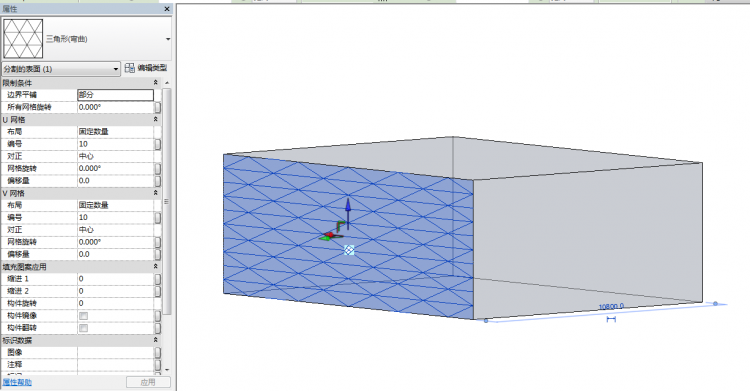

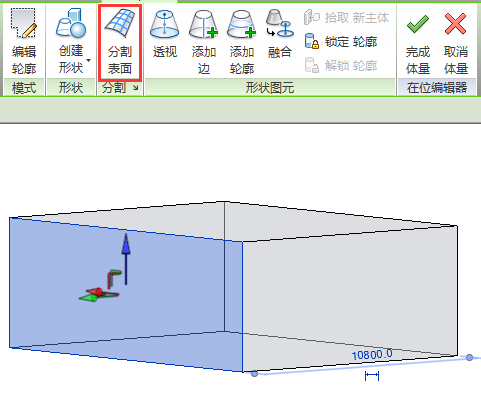

1.生成一个体量，并对其中一个表面进行分割。

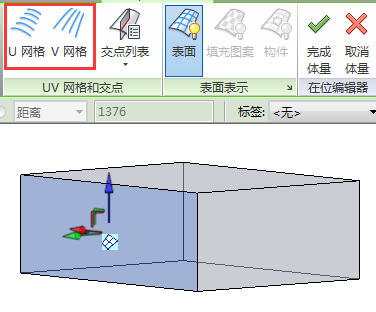

2.将UV网格取消选择。

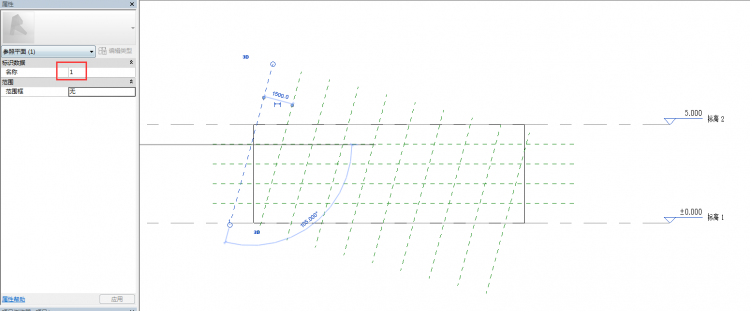

3.进入对应的立面视图，绘制若干参照平面，并对每条参照平面进行命名。

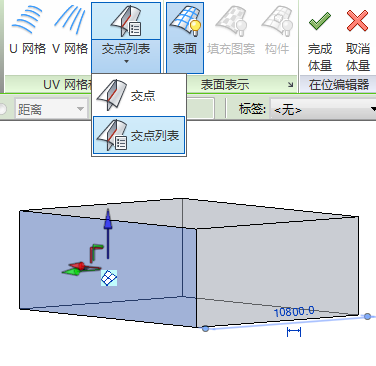

4.选中已分割的表面，在“UV网格和交点”面板上选择“交点列表”。

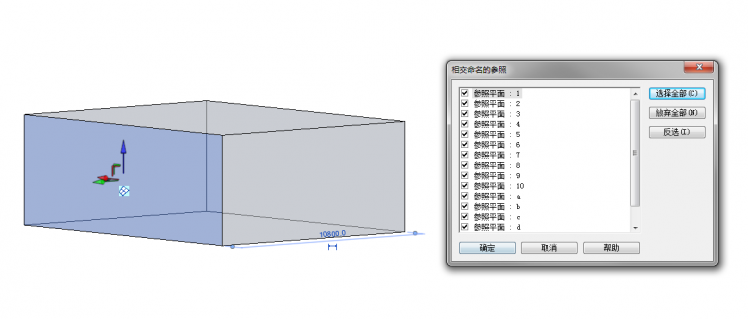

5.在弹出的“相交命名的参照”对话框里将需要作为分割参照的标高、轴网和参照平面进行勾选（没有进行命名的参照平面，则不会出现在列表当中）。

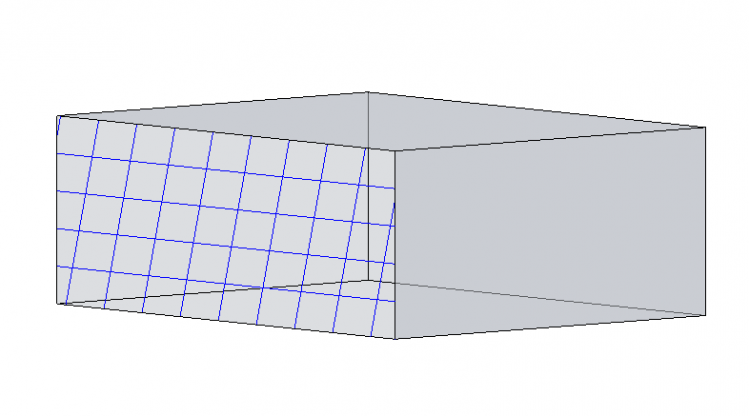

6.单击“确定”，会按照我们所选择的分割参照对表面进行分割。

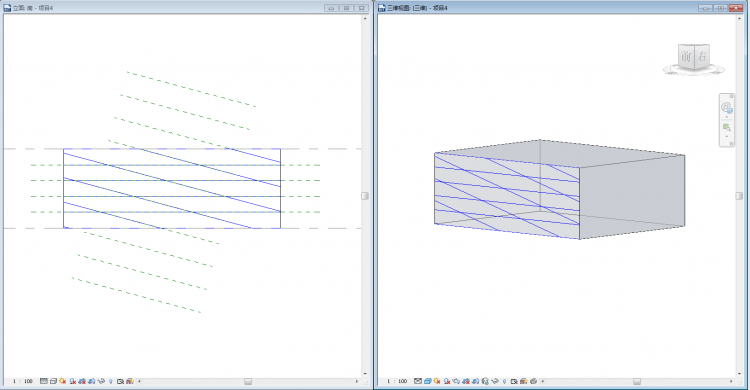

7. 如需对表面的分割形式进行修改，只需到对应的视图修改参照平面的位置即可。
