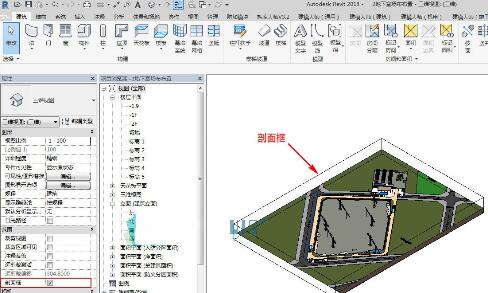

首先来看看模型，进入【三维视图】，勾选属性面板中的“范围：剖面框”，这时三维模型中就出现一个剖面框。

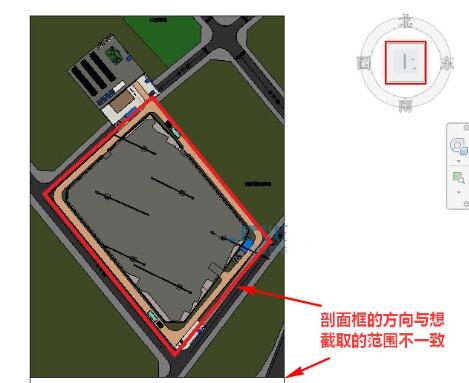

　　进入上立面视图，清楚的可以看到：剖面框和所要截取的模型范围不一致，怎么办呢?

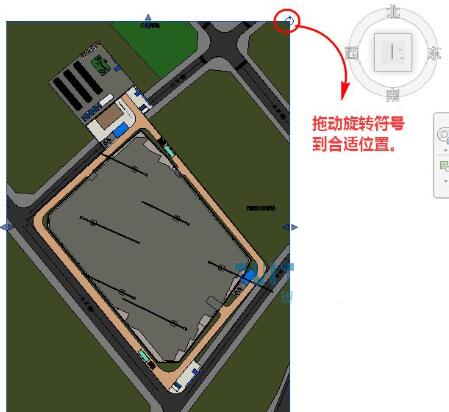

单击剖面框，激活剖面框，此时剖面框除在激活状态下有6个方向的拖动柄外，在角点位置多一个旋转符号。(进入上立面视图是为方便控制旋转方向)这个旋转符号就是重点啦!!鼠标拖动旋转符号到合适的位置。这时剖面框就旋转了。

也可以在单击选中剖面框的状态下，利用修改面板的【旋转】命令也是OK的

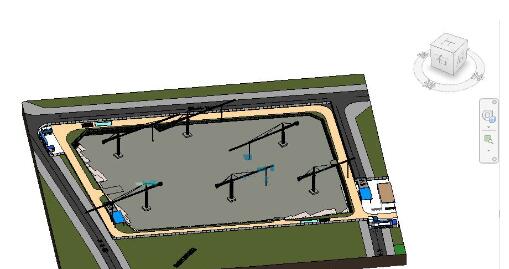

最后就是拖动6个方向的拖柄，调整一下剖切的范围。最后要出图片时，再把剖面框隐藏(HH或者EH)就可以了。

以上这里为各位分享了Revit剖面框进行旋转和隐藏的操作教程。有需要的朋友赶快来看看本篇文章吧。
