在大多数情况下，当您放置直墙时，墙的轮廓为矩形（在垂直于其长度的立面中查看时）。如果您的设计要求其他的轮廓形状，或要求墙中有洞口，可在剖面视图或立面视图中编辑墙的立面轮廓。
带有非矩形的墙和剪切的洞口的设计
注： 不能编辑平面中弧形墙的立面轮廓。若要在弧形墙中放置矩形洞口，请使用“墙洞口”工具。
编辑墙的轮廓
在绘制区域，选择墙，然后单击“修改 | 墙”选项卡
“模式”面板
“编辑轮廓”。如果活动视图为平面视图，则将显示“转到视图”对话框，提示您选择相应的立面视图或剖面视图。
当相应的视图打开时，墙的轮廓会以洋红色模型线显示。
使用“修改”和“绘制”面板上的工具根据需要编辑轮廓。
提示： 进入草图模式后，在移动和编辑矩形时，将显示基准面以指示这面墙原始的形状和尺寸。如果所绘制的线捕捉到基准面，则线的端点将会自动与平面对齐，除非已将它们的锁定明确取消。 如果取消了对绘制线的锁定，则可以独立于基准面来修改它们。如果退出了草图模式，且绘制线依然对齐，当移动基准操纵柄时，绘制线也会同时移动。
删除线，然后绘制完全不同的形状。
拆分现有线并添加弧。
绘制洞口。
完成后，单击
（完成编辑模式）。
注： 如果要将已编辑的墙恢复到其原始形状，请选择该墙，然后单击“修改 | 墙”选项卡 “模式”面板
（重设轮廓）。
创建中部-端面

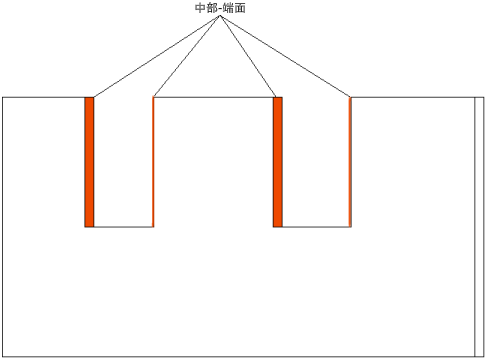

编辑跨多个标高的墙的立面轮廓并创建槽（如下所示）时，新的垂直边表示侧柱（其在 Revit 中称为中部-端面）。其他墙可以形成与中部-端面的转角连接。

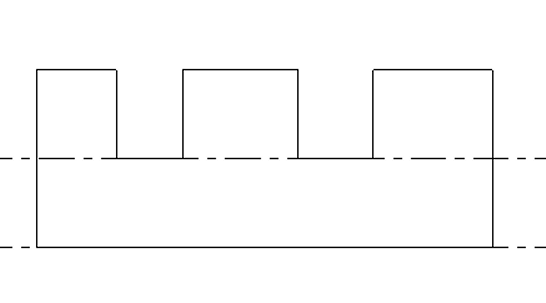

为创建槽而进行了编辑的墙立面轮廓
三维视图中已编辑的墙
您还可以使用“墙洞口”工具来创建中部-端面。
