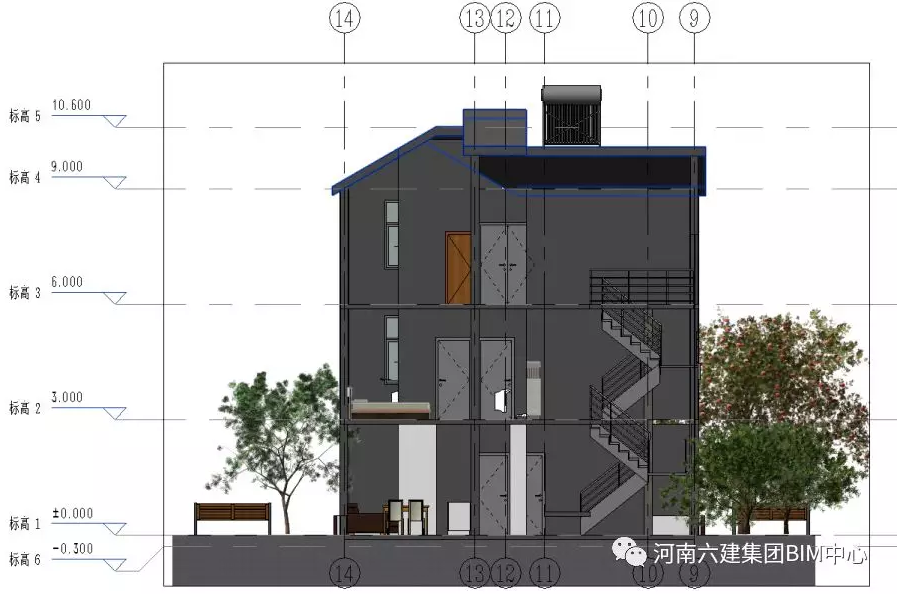

在建筑图中，我们常常需要添加剖面图来更好地表达建筑的内部构造，而当一个剖切平面无法将形体上需要表达的内部结构都切到时，我们需要用两个或两个以上相互平行的剖切平面剖开物体，这就是我们常说的阶梯剖面，也叫转折剖面，具体如下图所示：

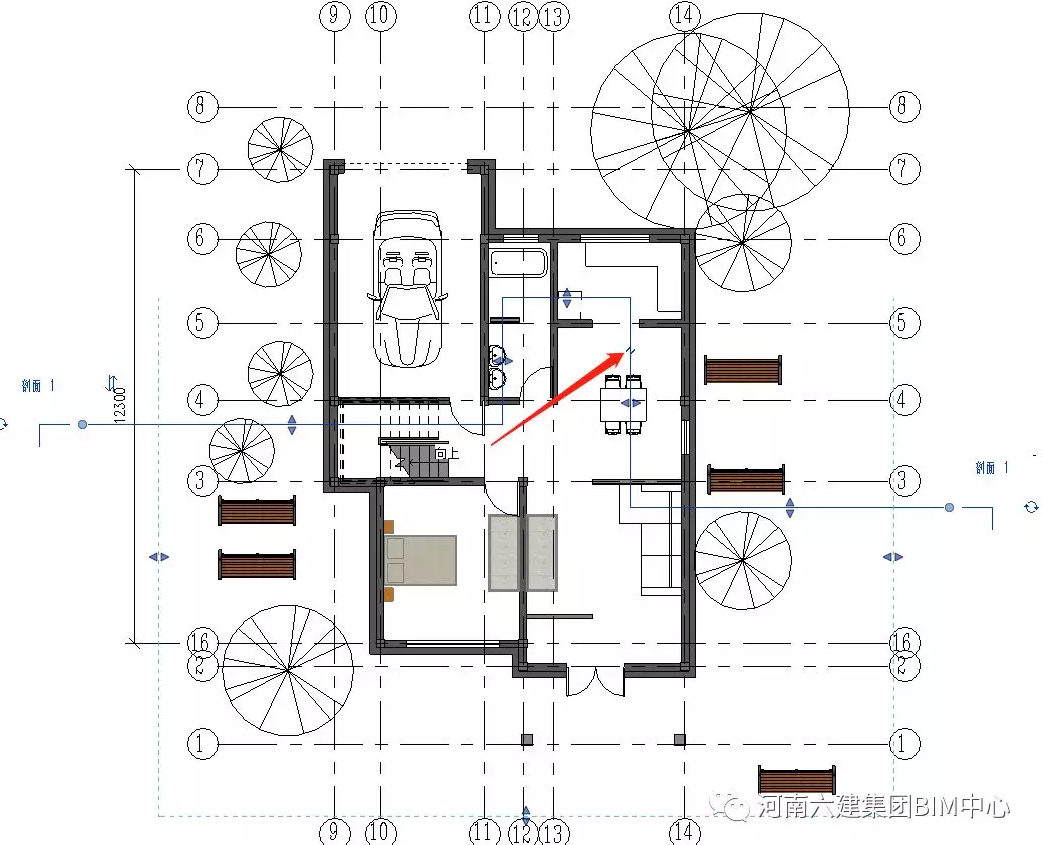

01、点击【视图】面板中【剖面】，在楼梯处或者能够反映主要建筑空间内部变化的部位，绘制一个剖面。

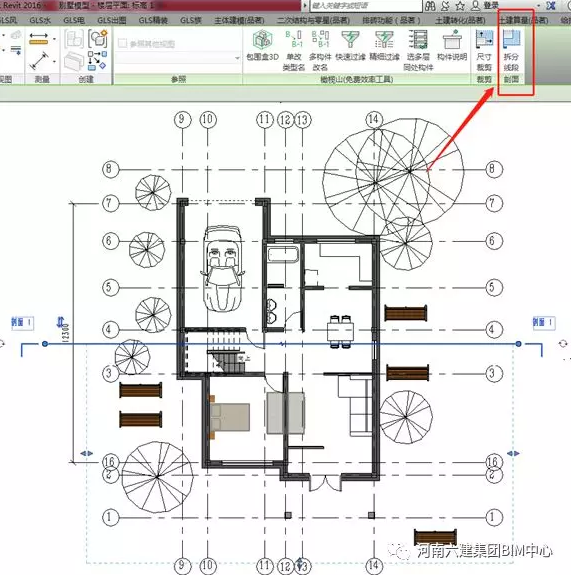

02、选中剖切线，单击【修改|视图】面板中的【拆分线段】，此时，鼠标变成一把小刀形状，单击剖切线上合适的位置，剖切线就会拆分成两段，拖动鼠标将其中一段拖动到要剖切的位置。

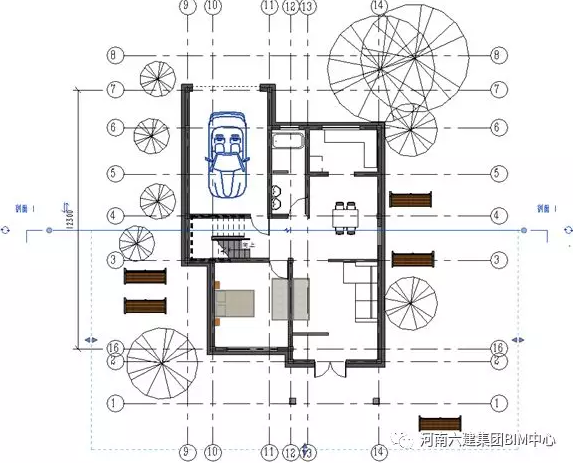

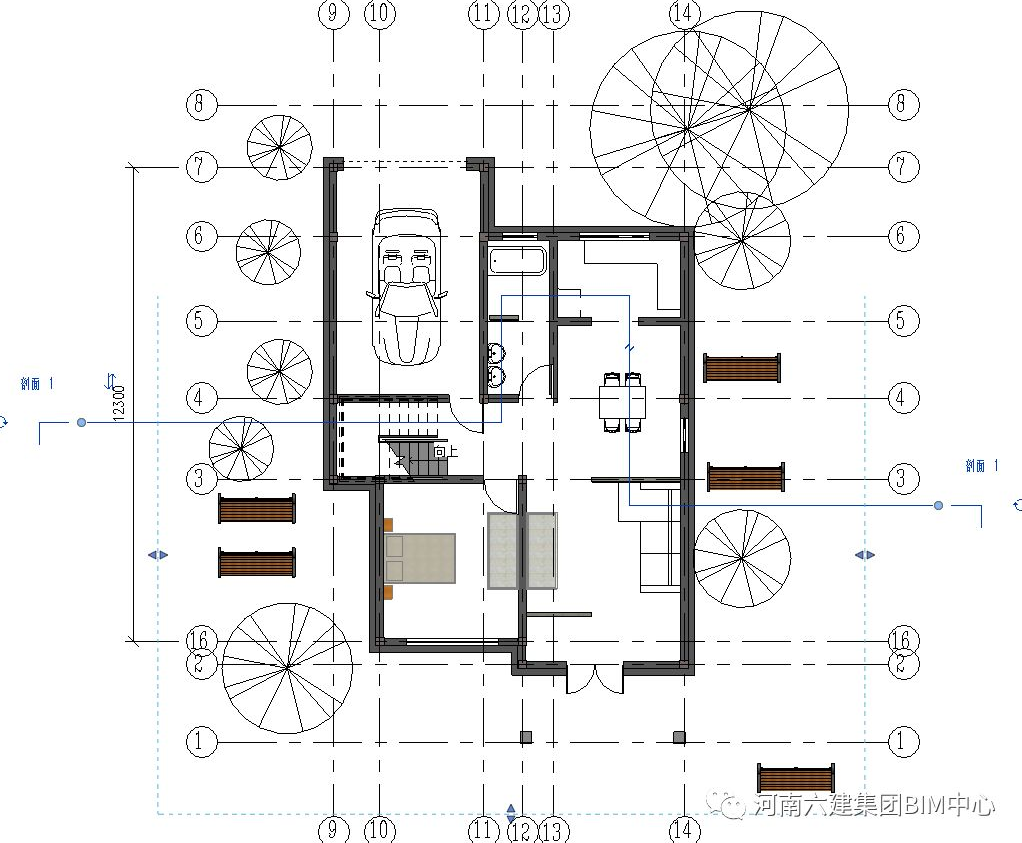

03、拖动到大致位置后，如果这样的显示方式不太满足我们的要求，我们可以对其进行进一步修改，单击下图所示的折断线(线段间隙)：

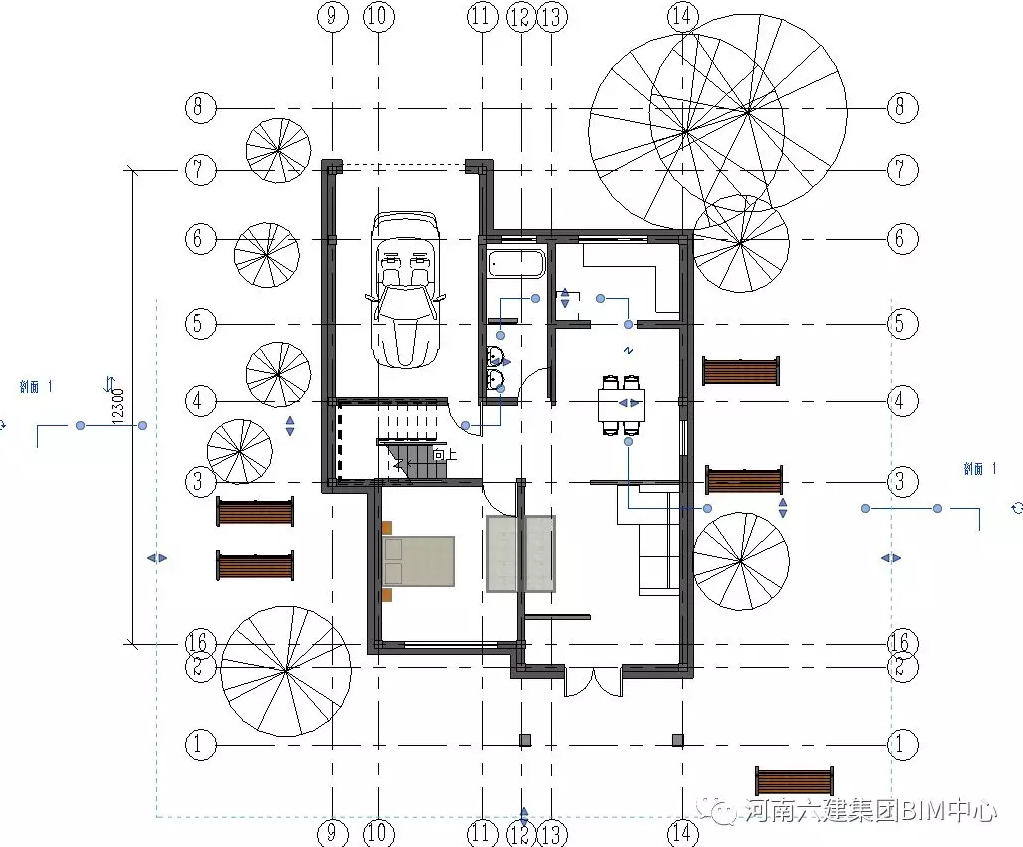

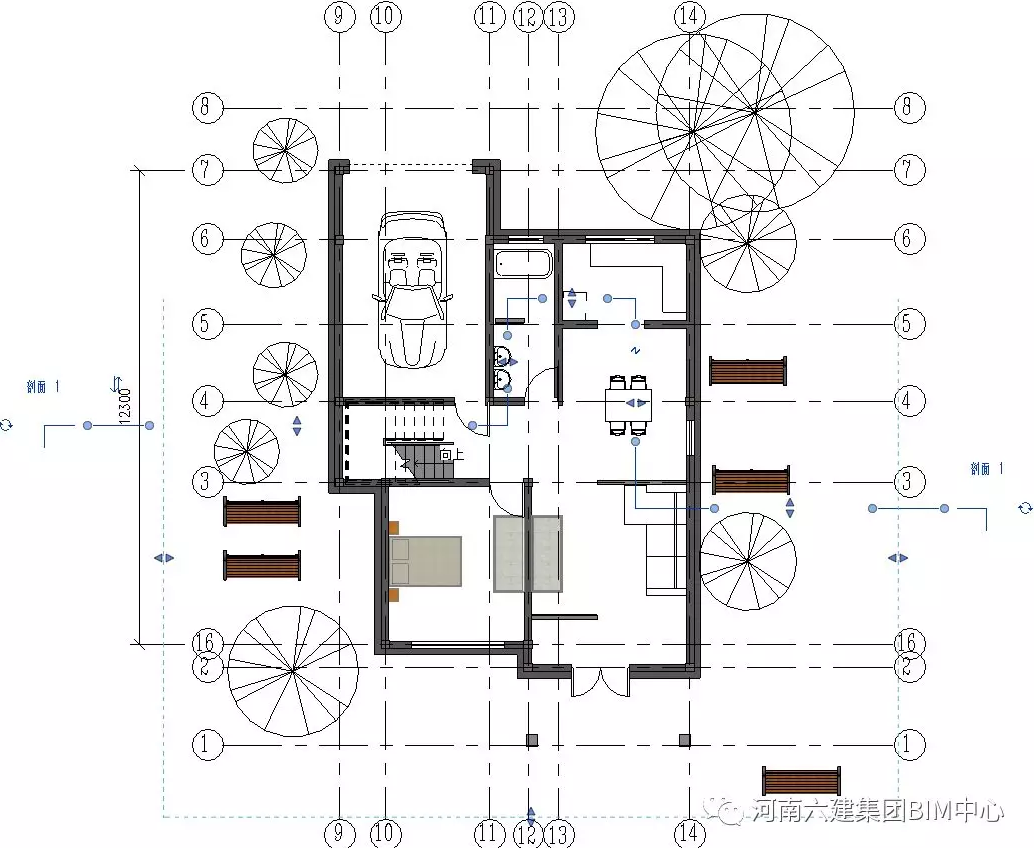

04、此时，剖切线会变成如下图所示的多段线，并且每条线的端点都有一个蓝色的圆点，我们就是通过拖拽这些圆点来调整线段的长度，调整之后，阶梯剖面就创建完成啦，如下图所示：
