等分功能让我们能快速地等分多个图元，但是在编辑等分的标注时却并不是那么简单，因为等分是一个约束，一般情况下边界的位置会随着等分的编辑而变化，邻近的不需要变化的图元也就跟着变化，这就不是我们想要的结果了。以下面模型为例：

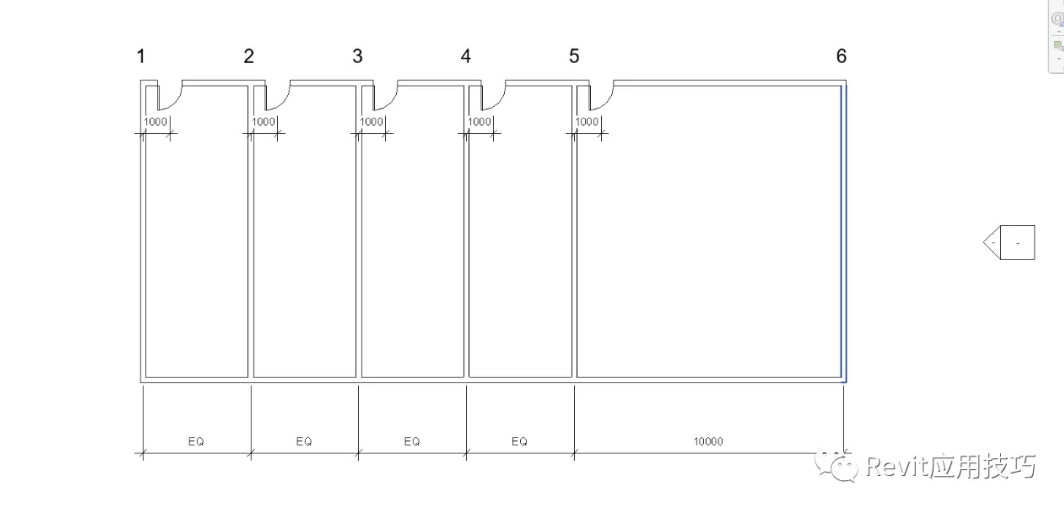

我简单地建了几个房间，并添加了几个标注，一个是门中心与墙的距离约束为1m，墙1-5约束为等分，最右侧5和6墙间的距离为10m（未约束）。
这种时候，当我移动等分约束的墙时，可以看到10m的数值有时会发生变化，有时却又不会。这是什么情况呢？

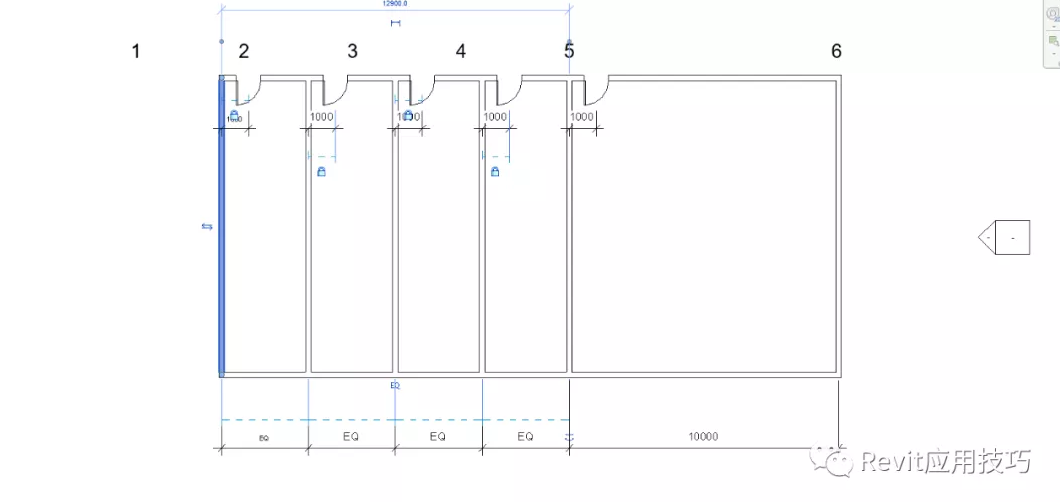

向右移动墙1，可以看到墙5位置不变，10m数值不变。

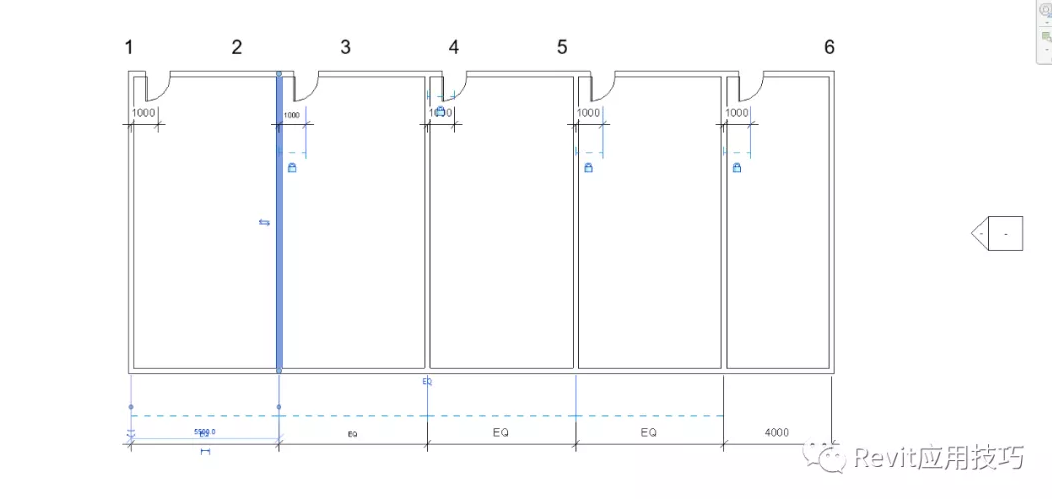

向右移动墙2，可以看到墙1位置不变，10m数值变化。

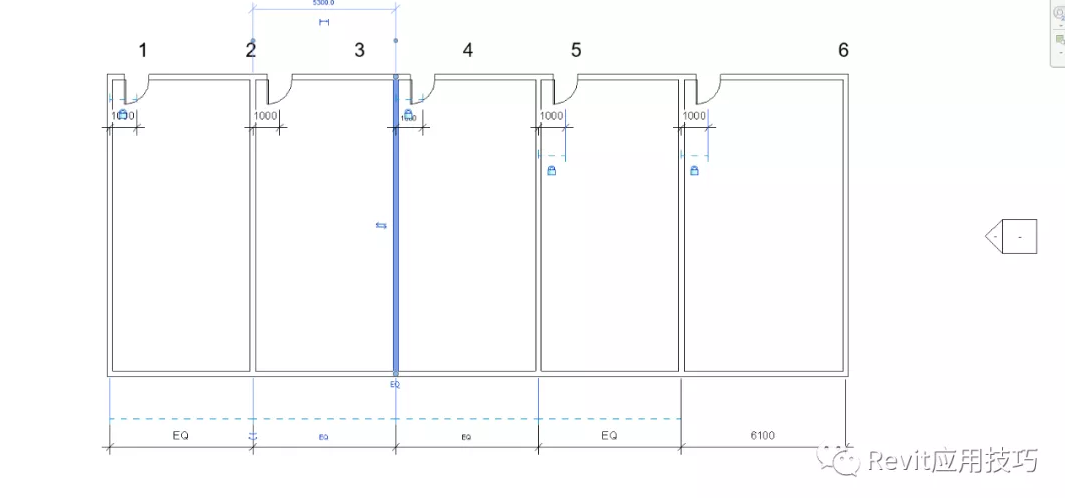

向右移动墙3，可以看到墙2位置不变，10m数值变化。

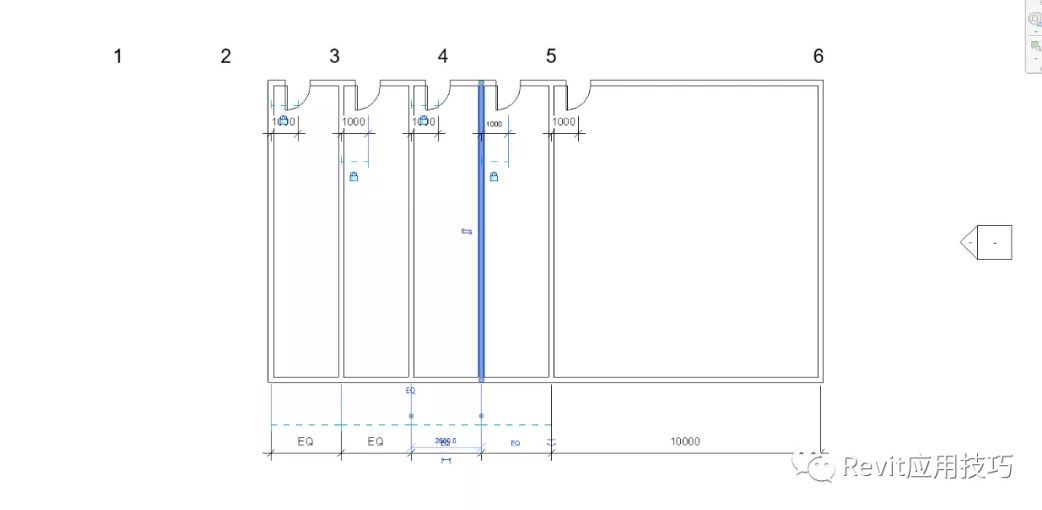

向右移动墙4，可以看到墙5位置不变，10m数值变化。

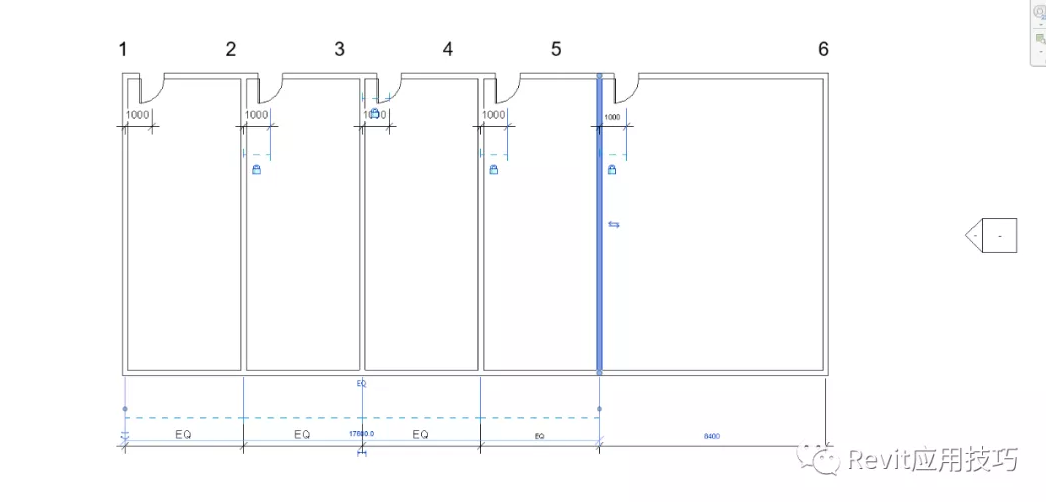

向右移动墙5，可以看到墙1位置不变，10m数值变化。
仔细观察对比这几张图，移动时，位置不变的墙有什么特性？
主要秘密在于下图中的这个锚点（AnchorPoint），看Revit弹出的功能介绍就可以看出，这个是等分约束的锚点。锚点位置就是等分约束的基准位置。
所以为了不改变周边房间——即墙5和6之间的房间，我们需要将锚点设置在墙5的位置。选中等分约束的墙，锚点出现后直接拖拽该锚点到5位置，然后再将墙移动相关等分的数值即可。
当然也可以将墙5和6之间的10m锁住，使其一直约束为10m，也可以实现相应的结果。但这样可能就会影响外墙或者另外相邻的房间（如果有的话），所以并不建议。
