创建形状可以研究包含拉伸、扫描和放样的建筑概念，使用“创建形状”工具能够从各种几何形状创建实心和空心拉伸。

    创建实心形状

    使用“创建形状”工具创建实心几何图形。

    1.在“创建”选项卡→“绘制”面板，选择一个绘图工具。

    2.单击绘图区域，然后绘制一个闭合环。

    3.选择闭环。

    4.单击“修改|线”选项卡→“形状”面板→（创建形状）。将创建一个实心形状拉伸。

    5.（可选）单击“修改|形状图元”选项卡→“形状”面板→（空心形状），以将该形状转换为空心形状。

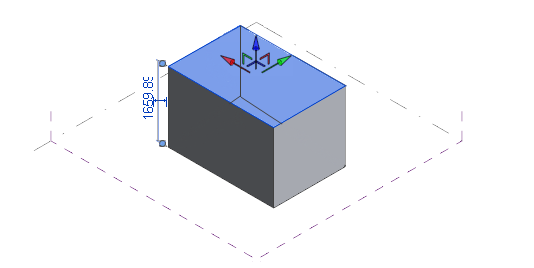

    可以通过使用三维拖曳控件或编辑绘图区域中的临时尺寸标注，来修改拉伸的尺寸标注。

    创建表面形状

    从线或几何图形边创建表面形状。在概念设计环境中，表面要基于开放的线或边（而非闭合轮廓）创建。

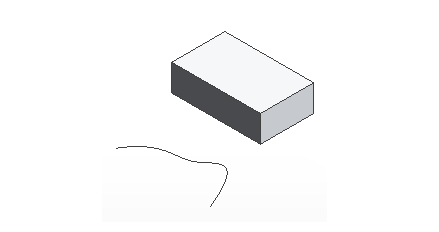

    1.在绘图区域中选择模型线、参照线或几何图形的边。

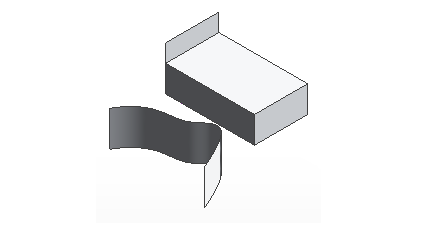

    2.单击“修改|线”选项卡→“形状”面板→（创建形状）。线或边将拉伸成为表面。

    注：绘制闭合的二维几何图形时，在选项栏上选择“根据闭合的环生成表面”以自动绘制表面形状。

    创建旋转形状

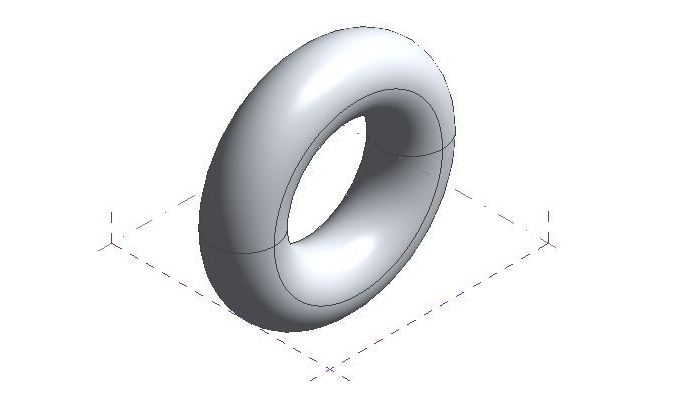

    从线和共享工作平面的二维轮廓来创建旋转形状。旋转中的线用于定义旋转轴，二维形状绕该轴旋转后形成三维形状。

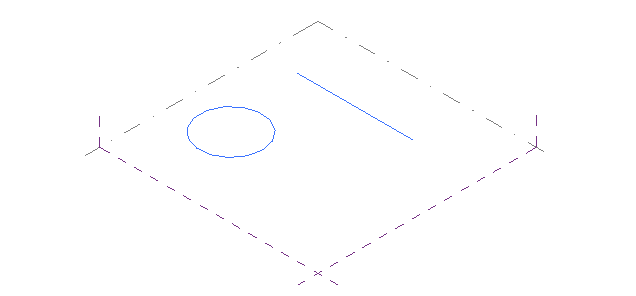

    1.在某个工作平面上绘制一条线。

    2.在同一工作平面上邻近该线绘制一个闭合轮廓。

    注：可以使用未构成闭合环的线来创建表面旋转。

    3.选择线和闭合轮廓。

    4.单击“修改|线”选项卡图片“形状”面板图片图片（创建形状）。

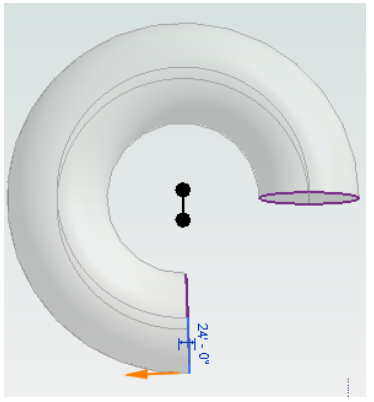

    5.（可选）若要打开旋转，请选择旋转轮廓的外边缘。

    提示：使用透视模式有助于识别边缘。

    6.将橙色控制箭头拖曳到新位置。
