创建形状可以研究包含拉伸、扫描和放样的建筑概念，使用“创建形状”工具能够从各种几何形状创建实心和空心拉伸。
创建放样形状
从线和垂直于线绘制的二维轮廓创建放样形状。

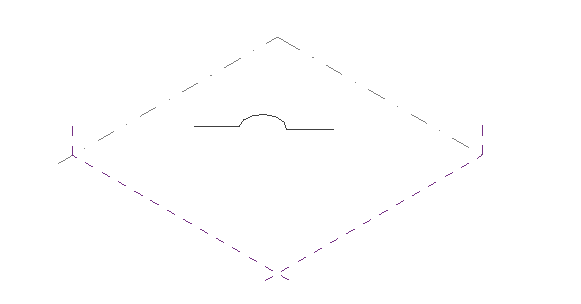

放样中的线定义了放样二维轮廓来创建三维形态的路径。轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。
如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建放样。如果轮廓不是闭合的，则不会沿多分段路径进行放样。如果路径是一条线构成的段，则使用开放的轮廓创建扫描。

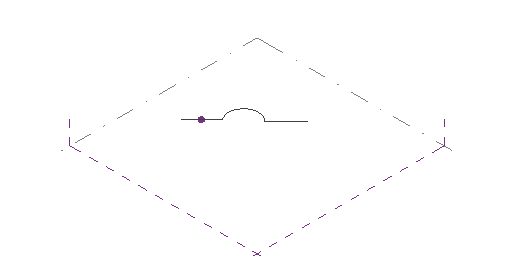

1.绘制一系列连在一起的线来构成路径。
2.单击“创建”选项卡→“绘制”面板→（点图元），然后沿路径单击以放置参照点。

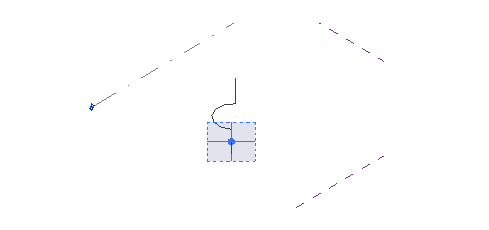

3.选择参照点。工作平面将显示出来。

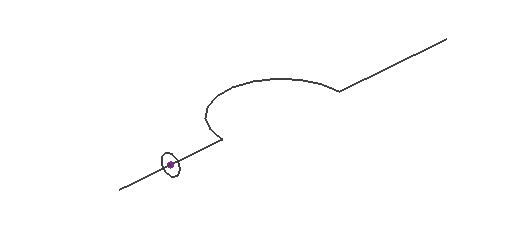

4.在工作平面上绘制一个闭合轮廓。
5.选择线和轮廓。

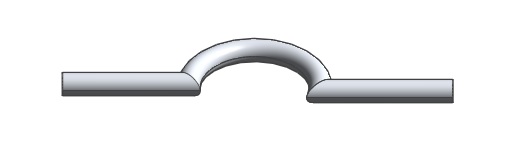

6.单击“修改|线”选项卡→“形状”面板→（创建形状）。
创建放样融合形状

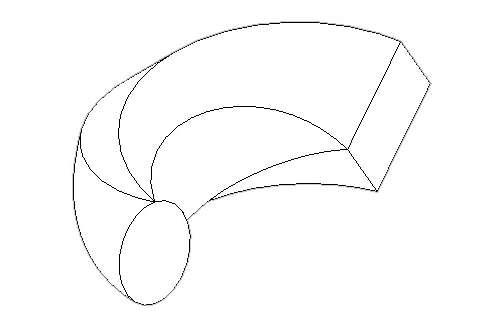

从垂直于线绘制的线和两个或多个二维轮廓创建放样融合形状。
放样融合中的线定义了放样并融合二维轮廓来创建三维形状的路径。轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。
与放样形状不同，放样融合无法沿着多段路径创建。但是，轮廓可以打开、闭合或是两者的组合。

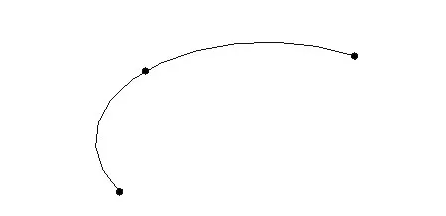

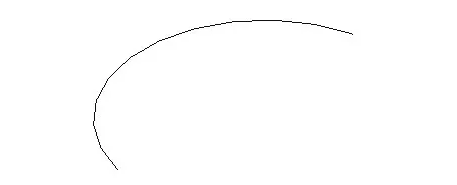

1.绘制线以形成路径。
2.单击“创建”选项卡→“绘制”面板→（点图元），然后沿路径放置放样融合轮廓的参照点。

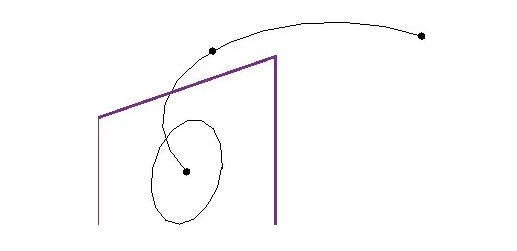

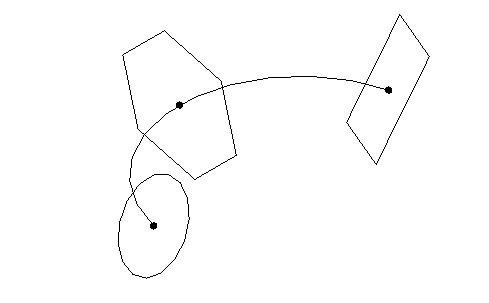

3.选择一个参照点并在其工作平面上绘制一个闭合轮廓。
4.绘制其余参照点的轮廓。
5.选择路径和轮廓。
6.单击“修改|线”选项卡→“形状”面板→（创建形状）。

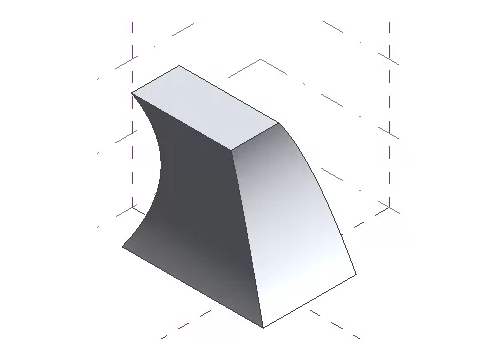

多个二维轮廓创建放样形状
通过单独工作平面上绘制的两个或多个二维轮廓来创建放样形状。
生成放样几何图形时，轮廓可以是开放的，也可以是闭合的。

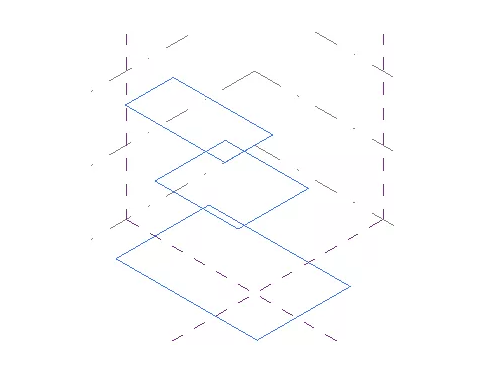

1.在某个工作平面上绘制一个闭合轮廓。
2.选择其他工作平面。
3.绘制新的闭合轮廓。
4.在保持每个轮廓都在唯一工作平面的同时，重复步骤2到步骤3。
5.选择所有轮廓。
6.单击“修改|线”选项卡→“形状”面板→（创建形状）。
创建空心形状
使用“创建空心形状”工具来创建负几何图形（空心）以剪切实心几何图形。
1.在“创建”选项卡→“绘制”面板，选择一个绘图工具。
2.单击绘图区域，然后绘制一个相交实心几何图形的闭合环。
3.选择闭环。

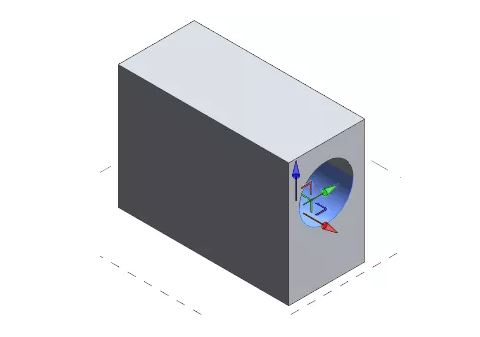

4.单击“修改|线”选项卡→“形状”面板→“创建形状”下拉菜单→（空心形状）。将创建一个空心形状拉伸。
5.（可选）单击“修改|形状图元”选项卡→“形状”面板→（实心形状），以将该形状转换为实心形状。
