　　打开要放置电缆桥架的视图。单击“系统”选项卡“电气”面板“电缆桥架”。在“类型选择器”中，选择电缆桥架类型(带配件或不带配件)。

　　在选项栏上，指定宽度、高度、偏移量或弯曲半径。

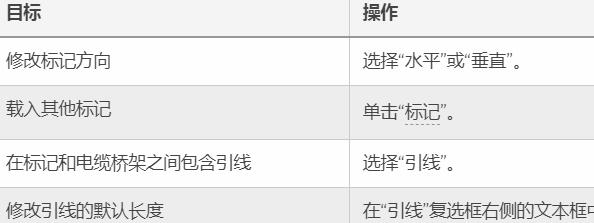

　　在功能区上，确认已选中“在放置时进行标记”，以自动标记电缆桥架。 在选项栏上指定下列标记选项：

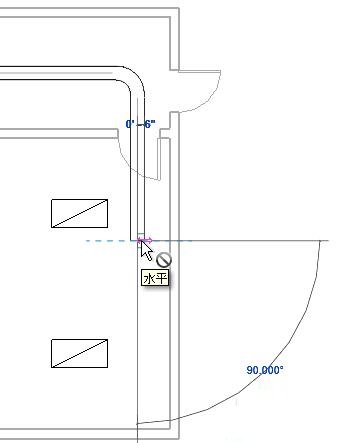

　　在功能区上，选择放置选项。在绘图区域中，单击指定电缆桥架管路的起点，移动光标，并单击指定管路上的点。

　　需要时，弯头会自动添加到管段中。注： 绘制带管件的电缆桥架时，管件的连接线会显示出来。

　　要绘制垂直电缆桥架，请在选项栏上指定偏移值，然后继续绘制管路。

　　注： 绘制不带管件的电缆桥架时，如果绘制的电缆桥架与同一高程的现有电缆桥架交叉，则要么新电缆桥架会断开(如果二者尺寸相同)，要么两个电缆桥架管路中较小的一个会断开。

　　要完成电缆桥架管路，请单击“修改”。
