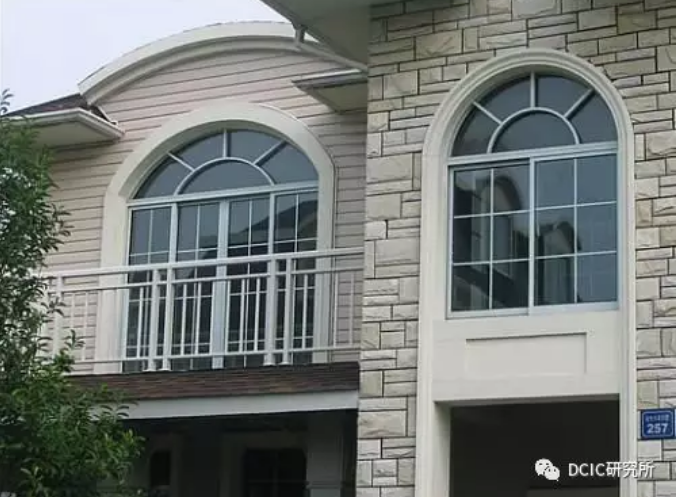

越来越多的建筑使用异型窗，像以下这些建筑就安装了异型窗。今天，就和大家一起学习Revit中弧形窗的构建方法，希望可以帮助大家更有效地进行建模操作。
我们使用Revit中创建族的方法来演示。

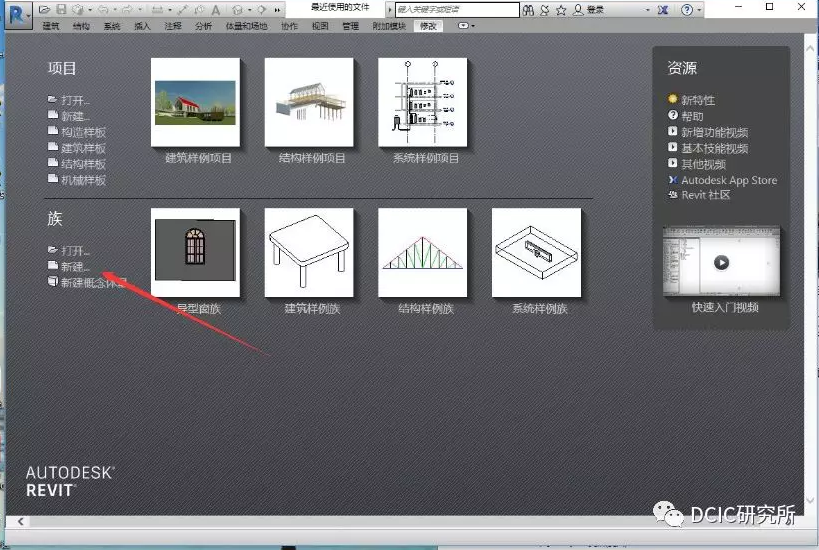

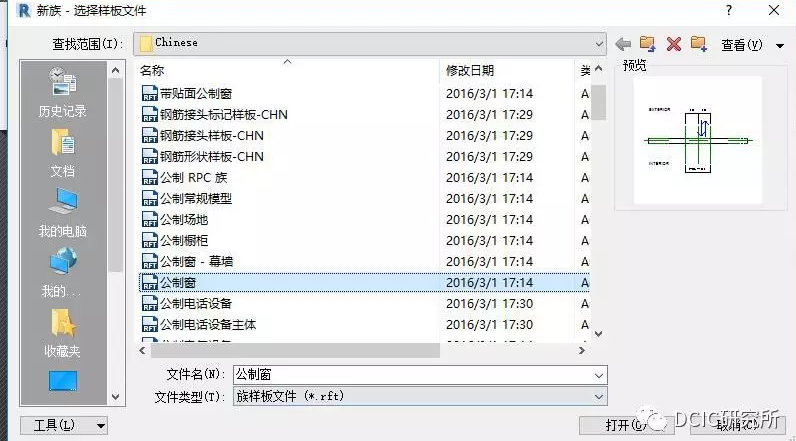

1.打开Revit，点击族中"新建"，新建一个公制窗。

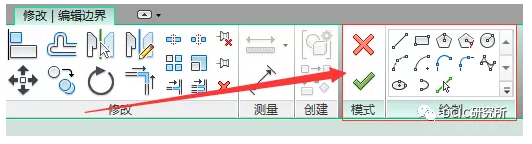

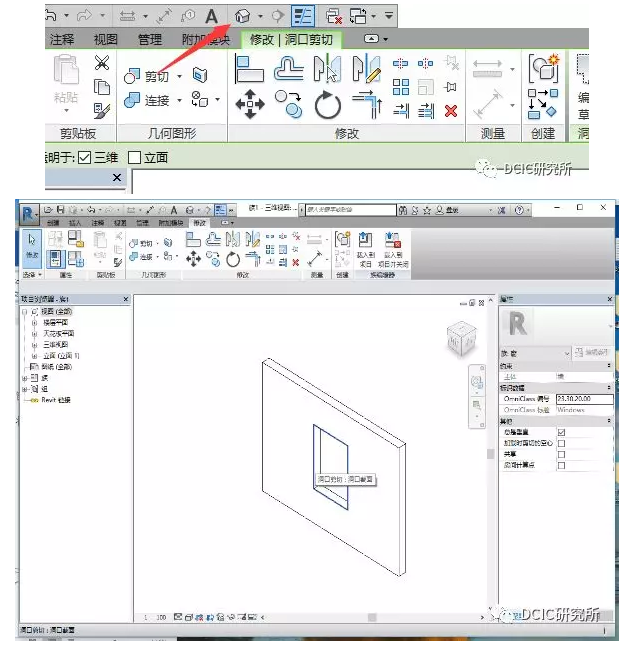

2.打开之后我们点击"三维视图"，在三维视图中，就是窗户的洞口。双击洞口边缘，在选项卡中的"修改|洞口剪切"中修改洞口的尺寸和形状。

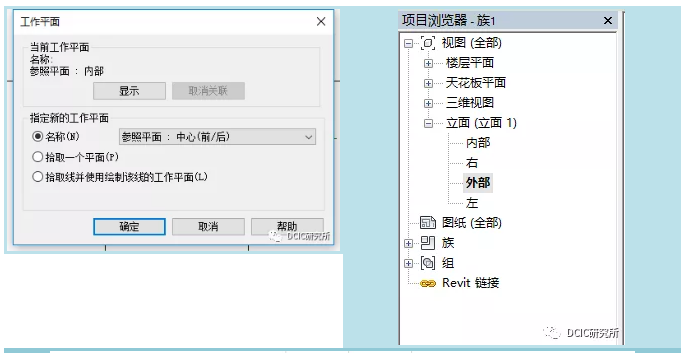

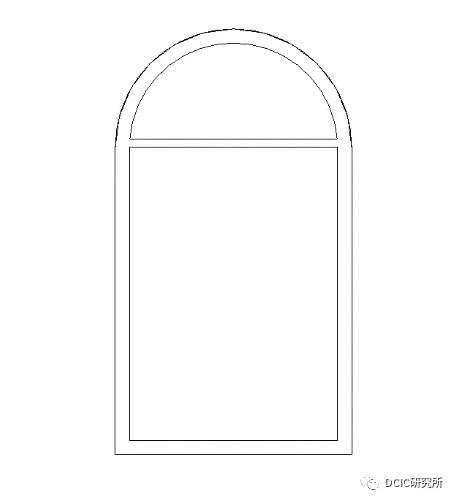

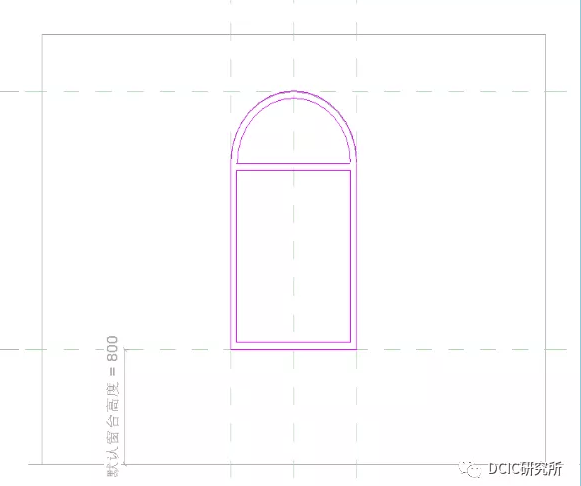

3.在"创建"-"工作平面"-"设置"中设置适当的工作平面，在"项目浏览器"中打开刚才选取的适当立面，通过"创建"-"形状"中选择"拉伸"命令，来绘制窗框的形状（需要使用"打断"、"修剪"、"延伸"等命令）。
4.属性面板中约束的拉伸起点和拉伸终点一般为一正一负数值相同（相对于选取工作平面不同），在"材质和装饰"中新建一个名为窗框材料的参数，标识数据子类别选择"框架/竖挺"，完成窗框的创建。

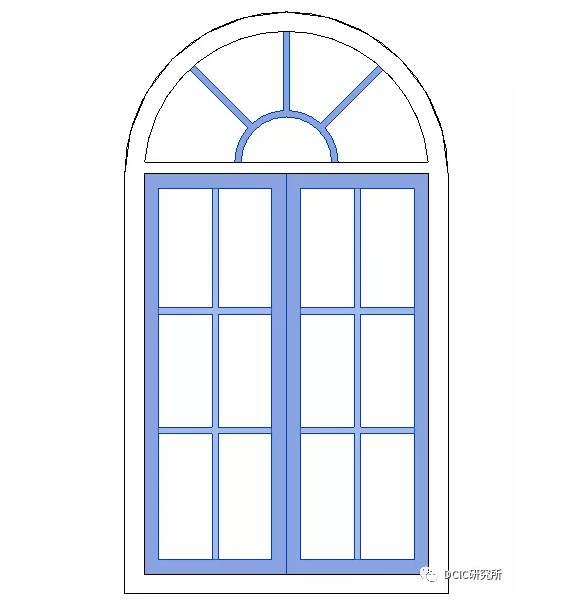

5.以同样方式，创建横挺竖挺。一般横挺竖挺的拉伸起点和拉伸终点小于窗框。
6.同样使用"拉伸"命令，创建玻璃。一般玻璃的拉伸起点和拉伸终点为3和-3，材质和装饰不选择，标识数据子类别选择"玻璃"。

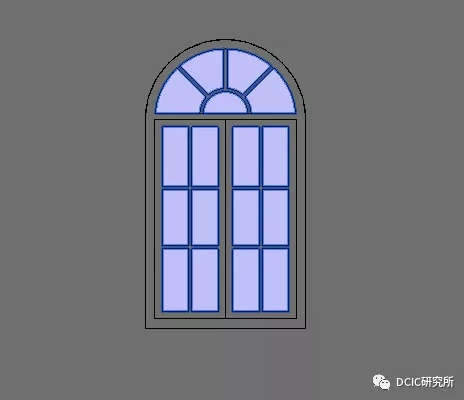

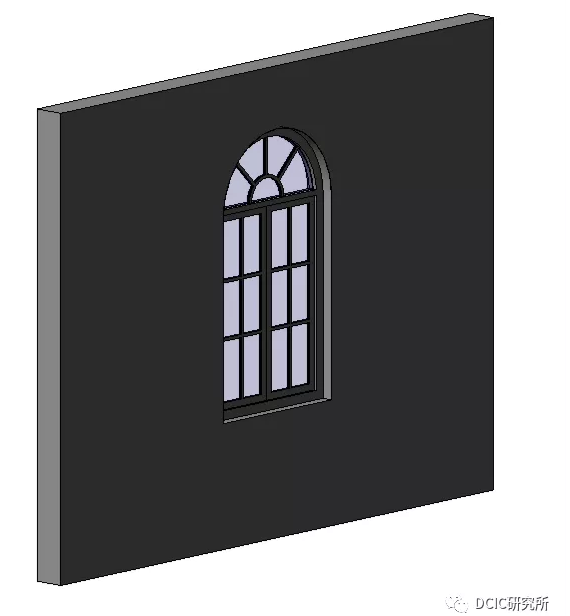

7.成果展示
