今天我们来学习梁柱节点的绘制。在钢结构之中有很多节点，梁柱节点只是其中之一，然而在Revit中绘制这些节点方法都是类似的。所以今天我们就来学习一下梁柱节点的绘制，有兴趣的小伙伴可以去试一下其他节点的绘制。

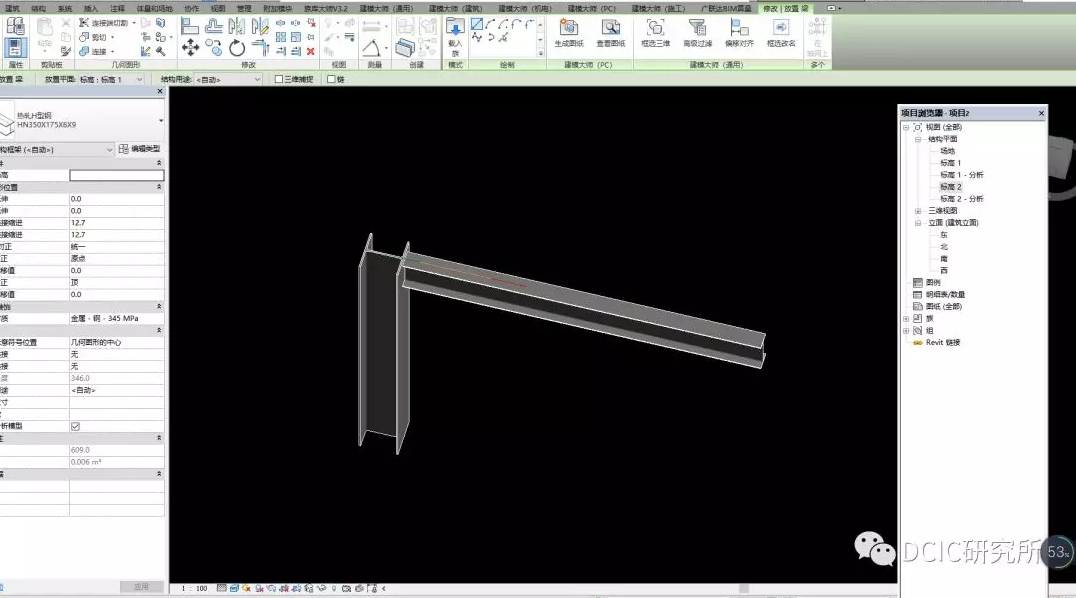

    1.首先打开Revit选择建筑或者结构样板。绘制一个钢柱和一个钢梁如图所示。

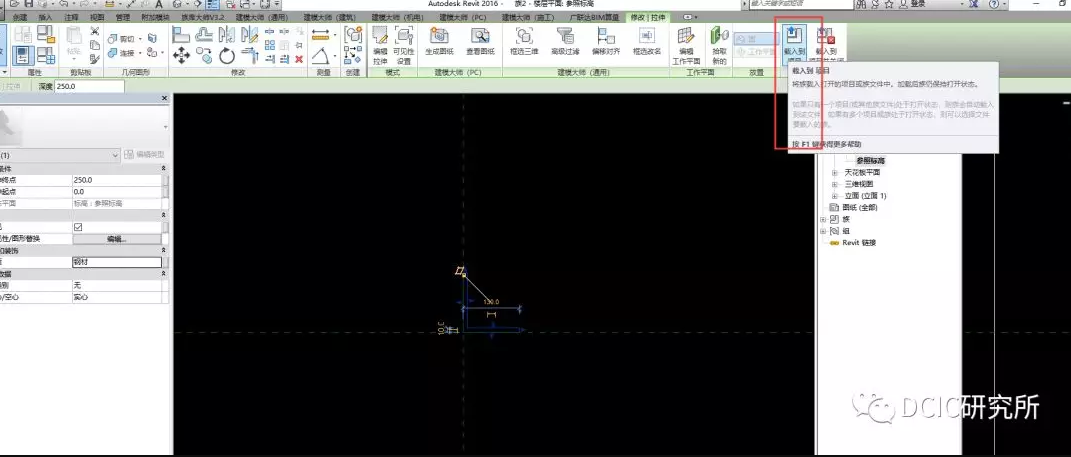

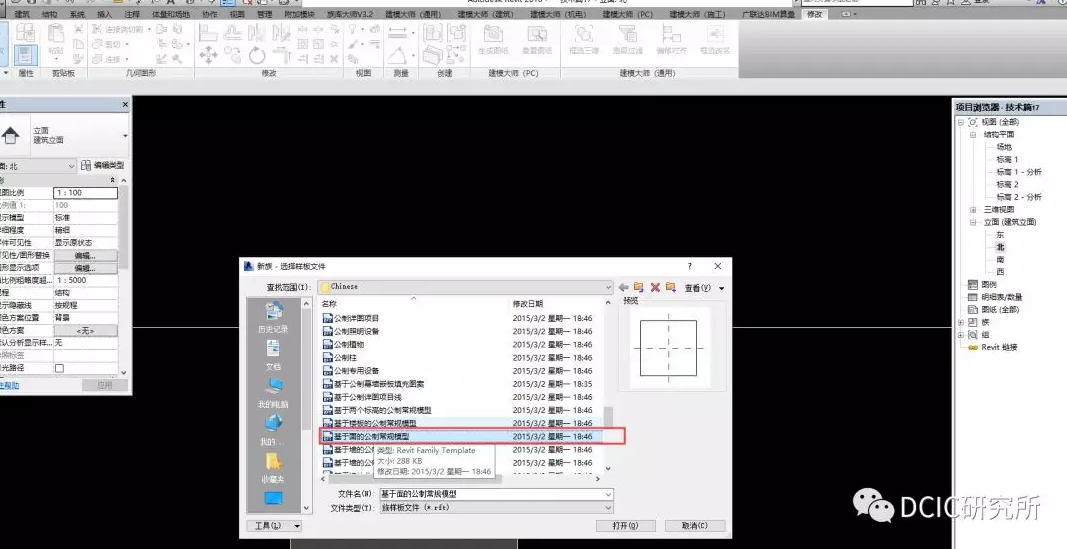

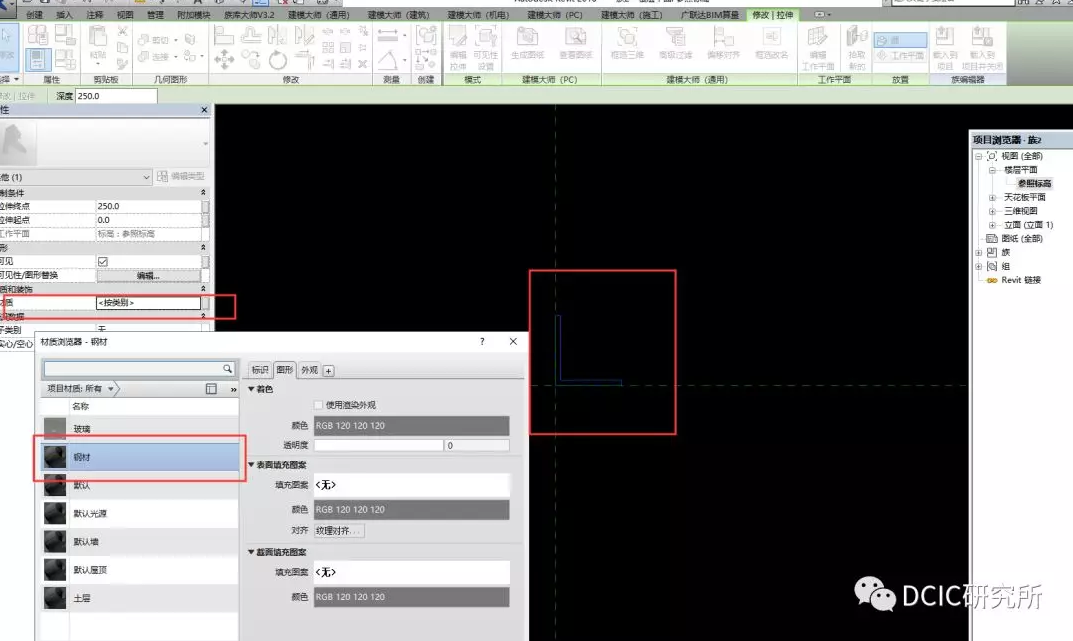

    2.接下来我们开始绘制节点之中的连接板，连接板我们额可以在族里面去画。新建一个族基于面的常规模型样板，选择拉伸命令绘制一个如图所示的构件（尺寸合适即可），然后将这个构件的材料改成钢材。

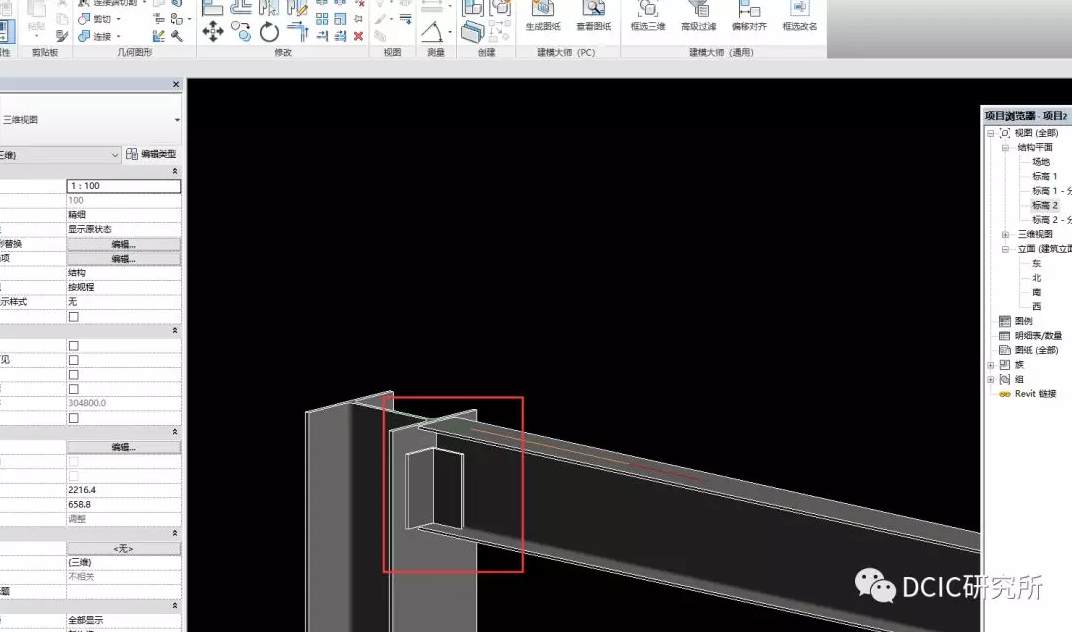

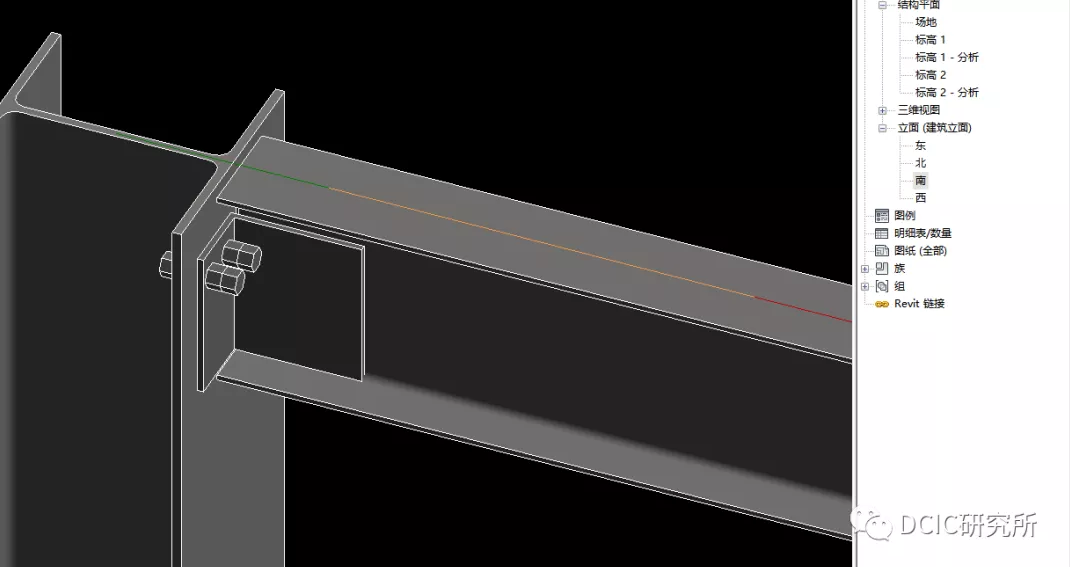

    3.在调整号材料和尺寸之后把连接板载入到项目之中，放置在一个合适的位置并经过镜像和移动旋转等之后得到下面这个样子。

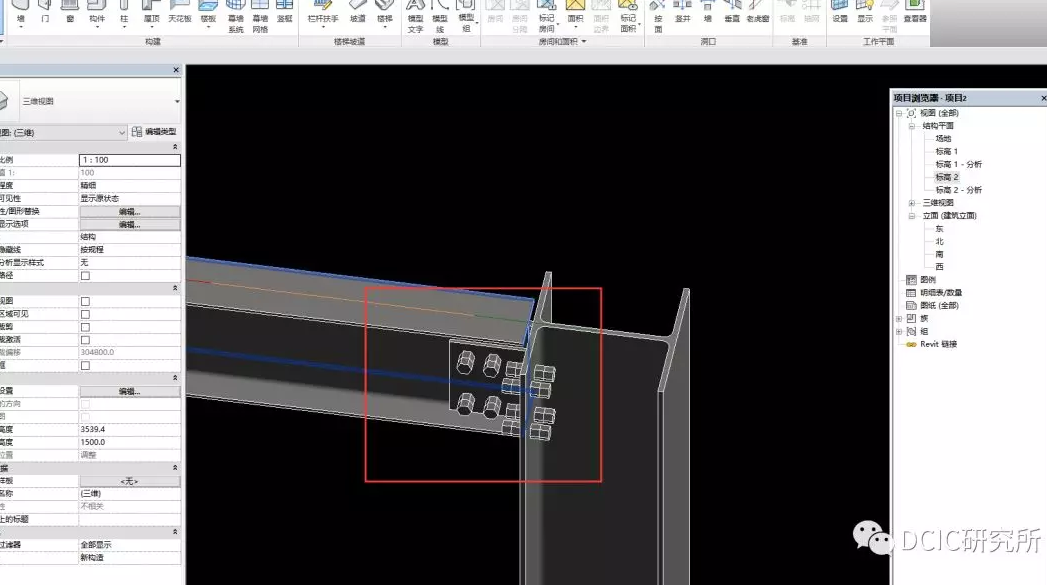

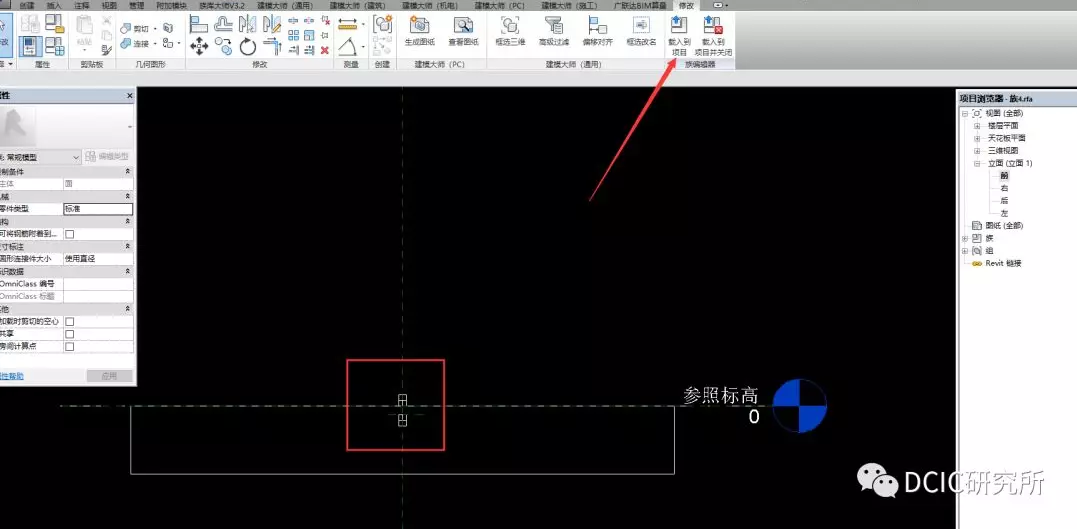

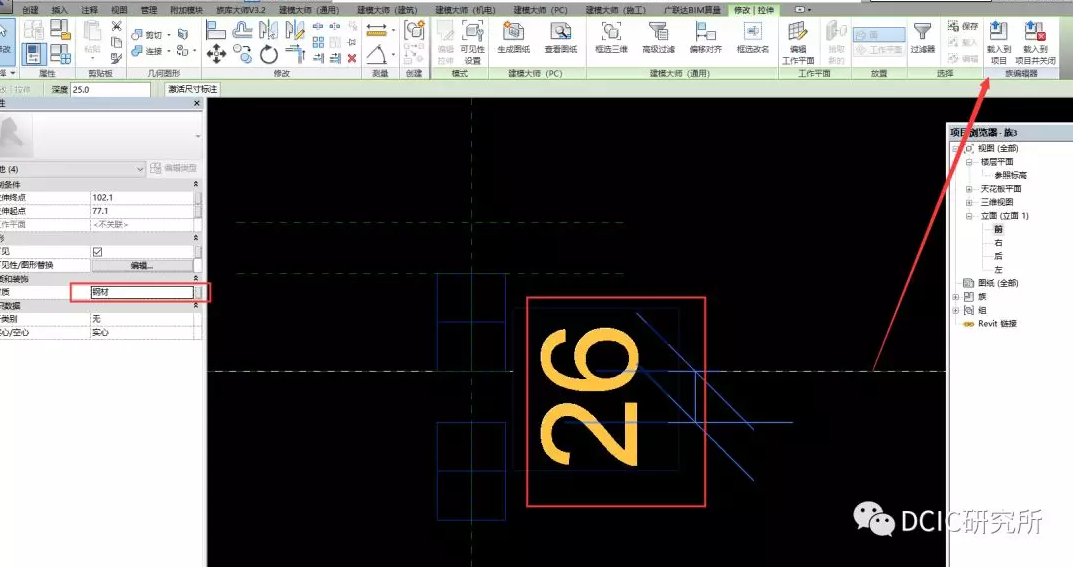

    4.接下来就是画螺丝了。同样是新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥，在这个时候一定要注意你放置的地方同一组螺丝之间的距离。最后把材质改成钢材载入到项目如图所示。

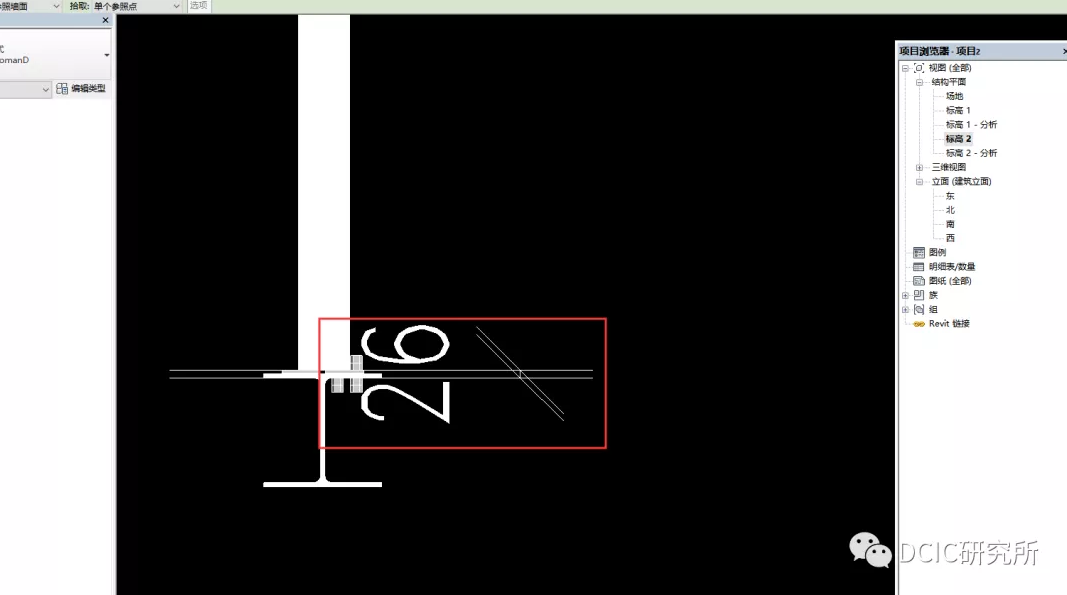

    5.同样的方法在选择画另外一组螺丝，新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥。载入到项目中，选择复制和镜像命令。

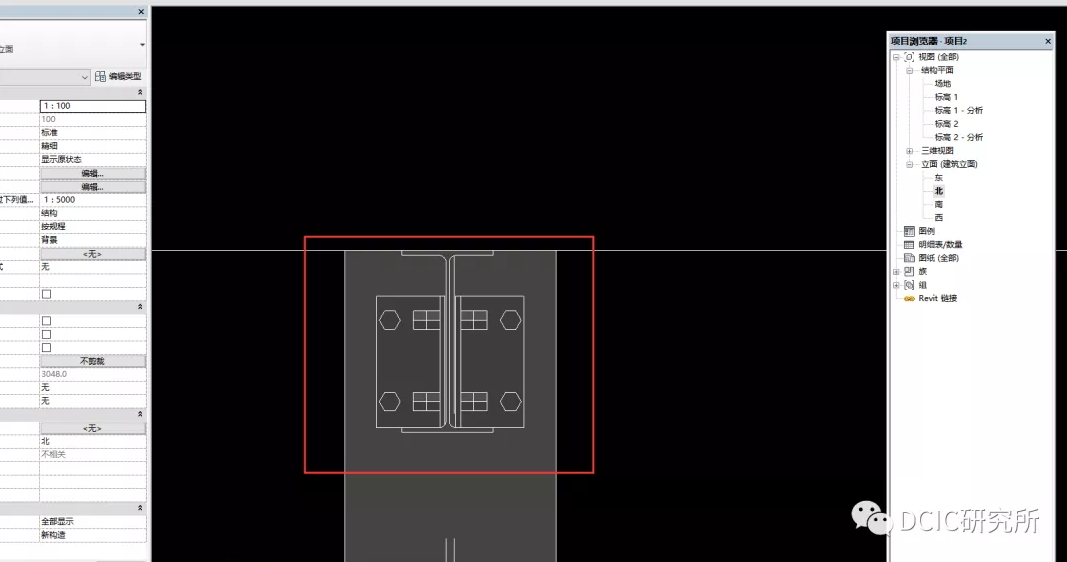

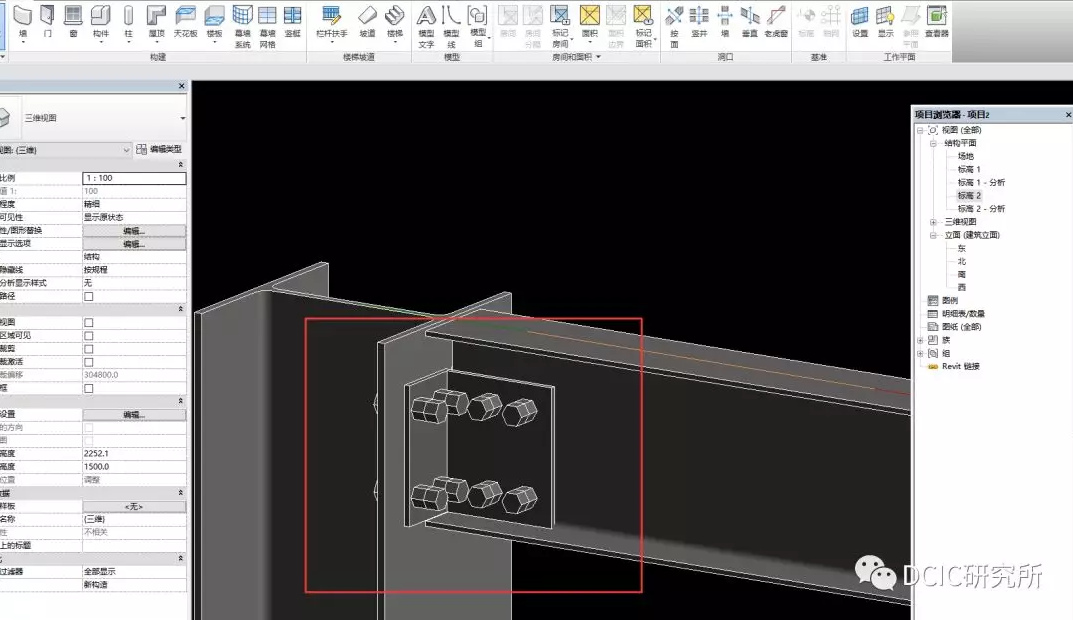

    6.最后做出成果如下图。注意：螺丝之间的距离,材料,连接板和螺丝尺寸。梁柱节点只是钢结构节点之中最简单的一种，但是很多节点都是类似的。

    今天的技术篇就分享到这里了，咱们下期再见。
