    在Revit软件实际翻模的过程中，总是有些特殊的墙体。比如一些凹凸不平的装饰墙，变截面的墙体，需要我们去绘制。以下是一点小技巧，让大家快速完成凹凸墙体的编辑。

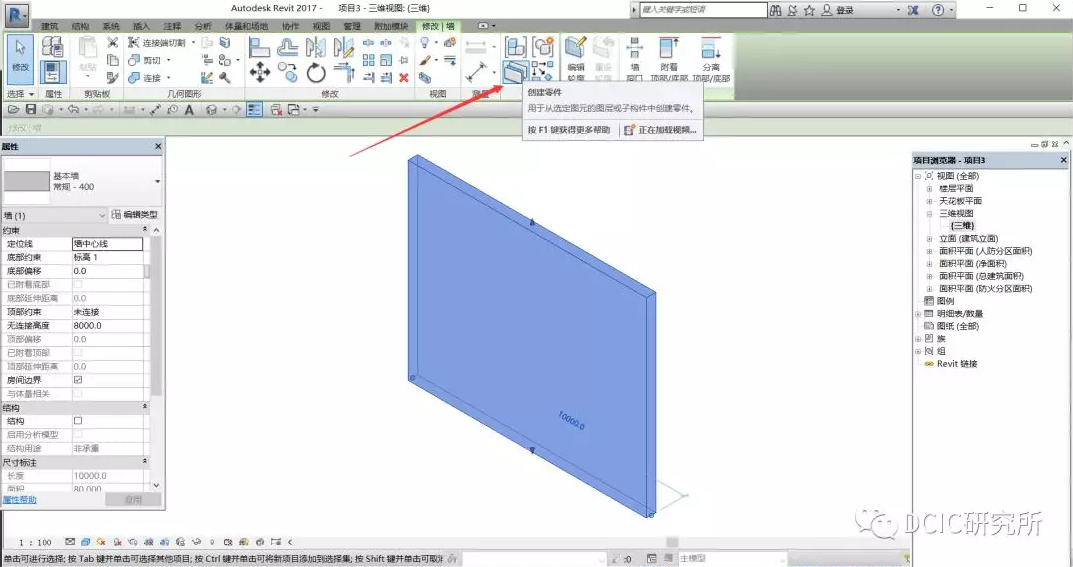

    1.打开Revit，在项目中绘制一堵比较厚的墙，切换至三维视图，点击刚创建的墙体模型，点击“修改|墙”选项卡下，创建面板中“创建零件”命令。

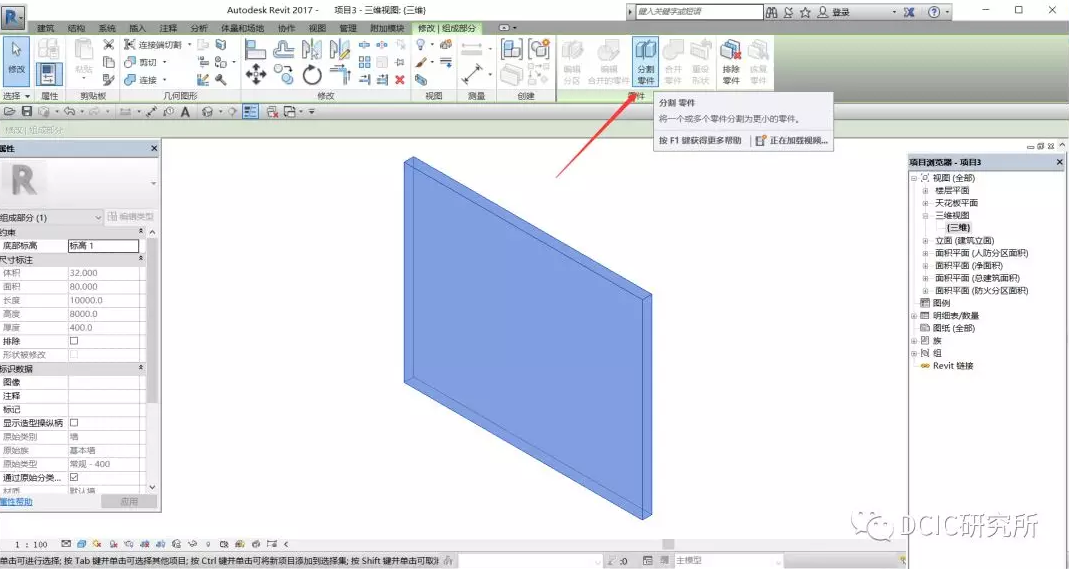

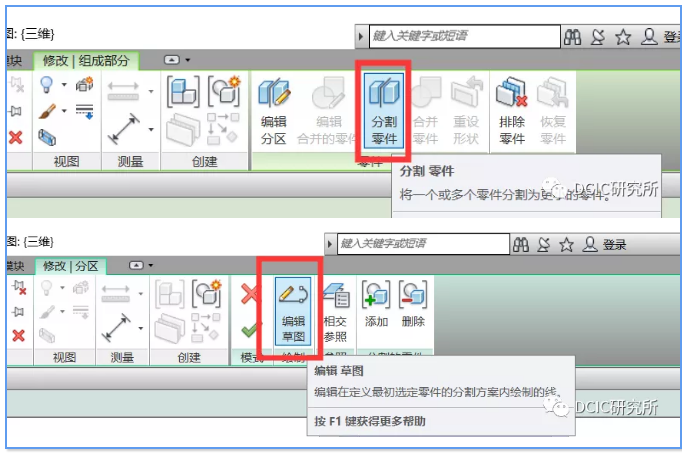

    2.在弹出的修改|组成部分”上下文选项卡下，点击零件面板里的分割零件。

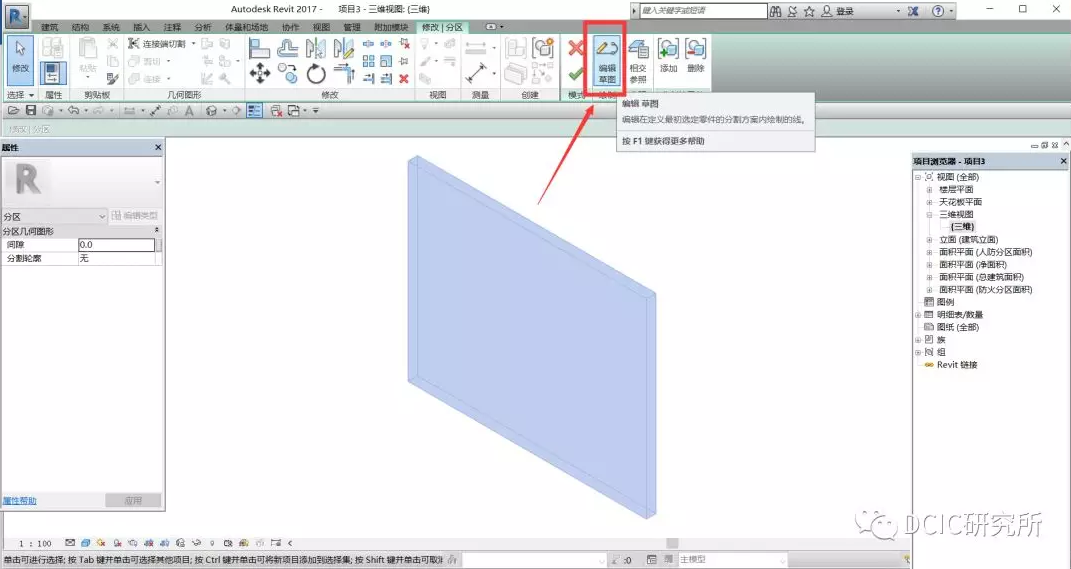

    3.在弹出的“修改|分区”选项卡下，点击绘制面板里的“编辑草图”。弹出“修改|分区>编辑草图”选项卡，单击“工作面板”里的设置。

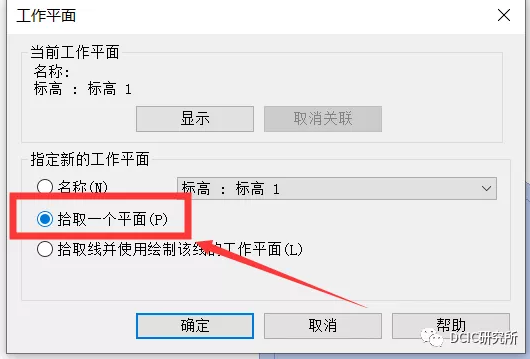

    4.弹出的对话框中选项选择“拾取一个平面”，点击确定后，选择墙的侧立面。

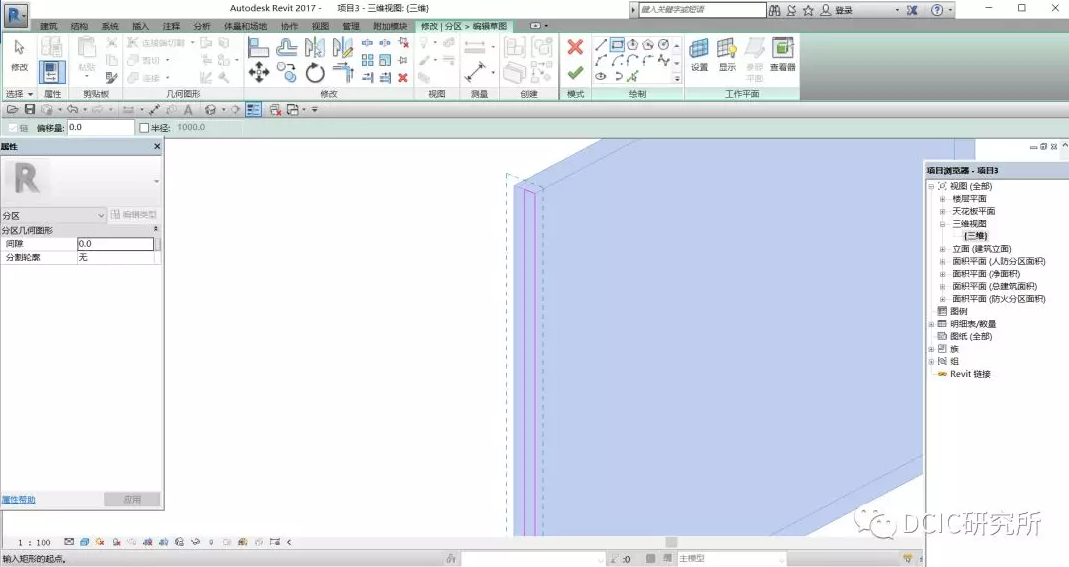

    5.然后利用矩形绘制方式画出墙体厚度一半的矩形轮廓，如图，点击确定，一堵墙便分为两边墙。

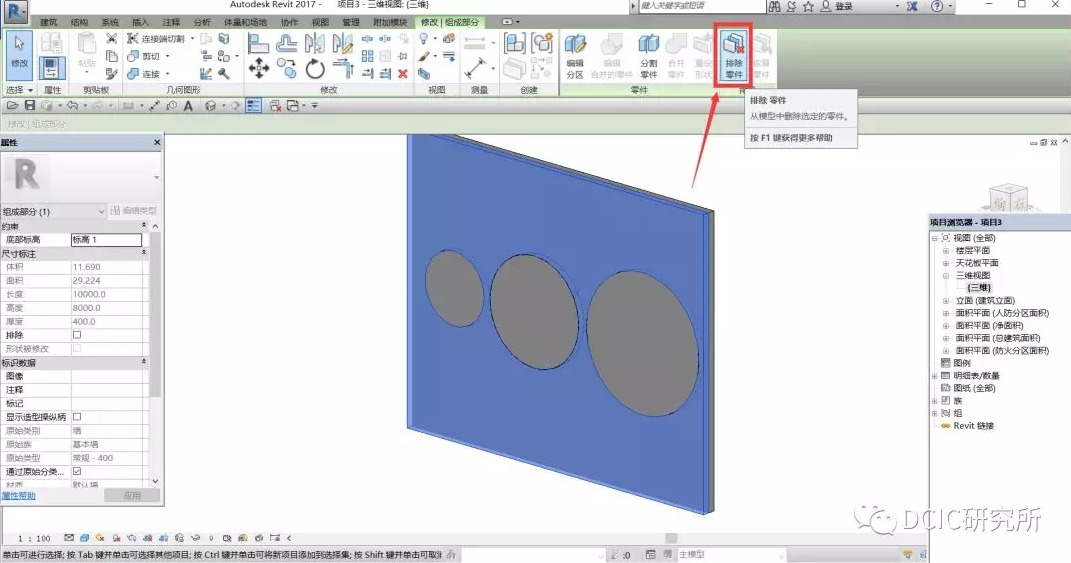

    6.编辑好后，点击确定。再次选择刚才编辑的那一边墙体，在“修改组成|部分”选项卡下，点击“排除面板”里的排除零件命令。

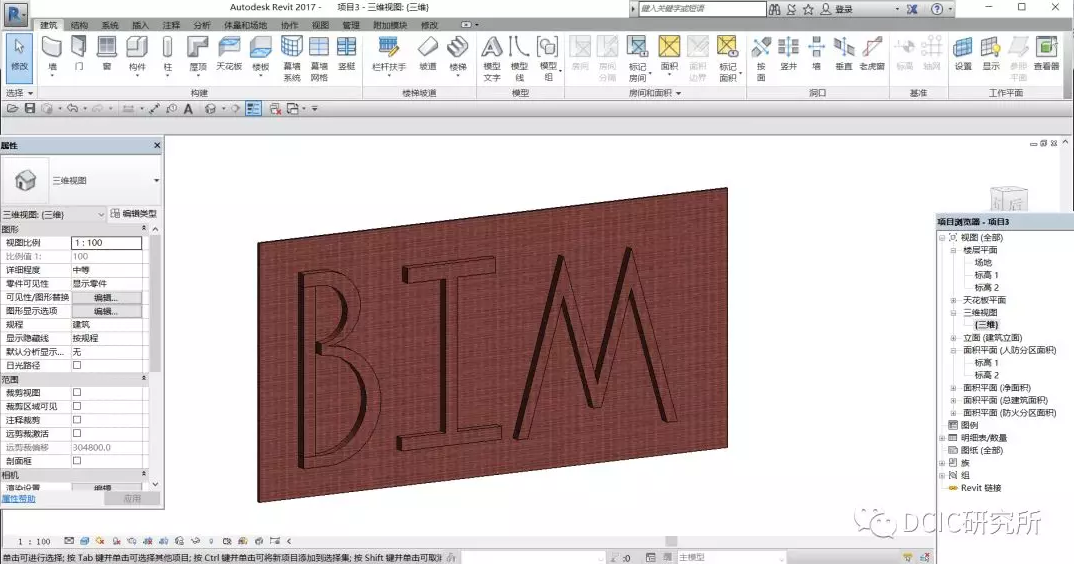

    7..最终如图所示

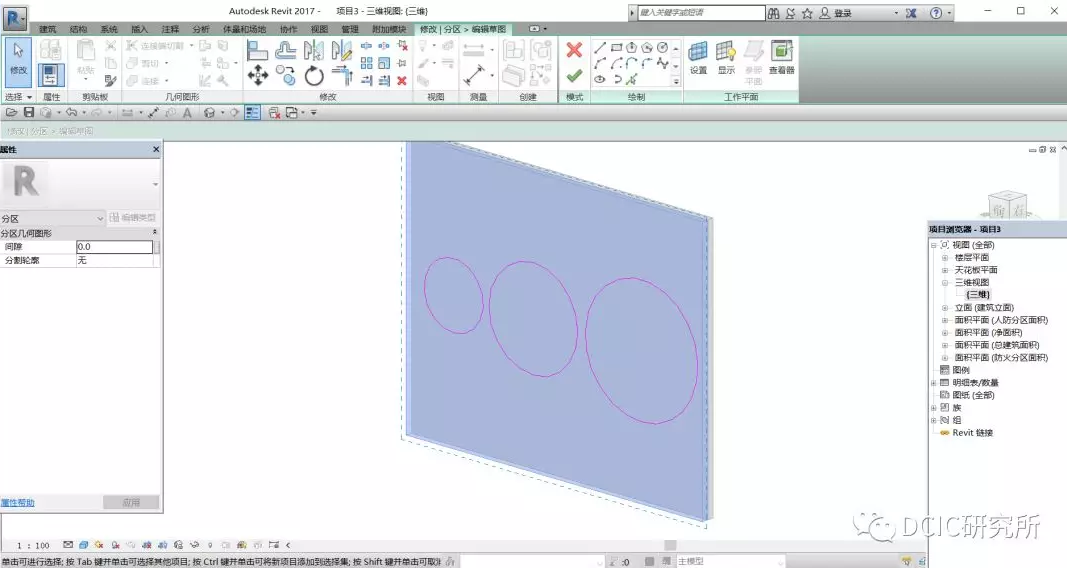

    8.最后可以多多尝试，根据需求画出满意的作品。

    今天的技术篇就分享到这里啦，我们下期再见！
