如何在Revit中的曲面墙上绘制部分幕墙？下面就为大家讲解一下。

BIM在设计阶段的应用已逐渐成为趋势，作为BIM设计模型的后价值之一，BIM在造价领域的应用逐渐受到建设方的关注。过去，我们常常采用Revit辅助算量，通过Revit本身具备的明细表功能，把模型构件按各种属性信息进行筛选、汇总，排列表达出来。Revit中当幕墙绘制在弧形墙体上时，不会像直面墙一样，可以利用嵌入在墙上绘制部分的幕墙，可以任意控制幕墙的大小。

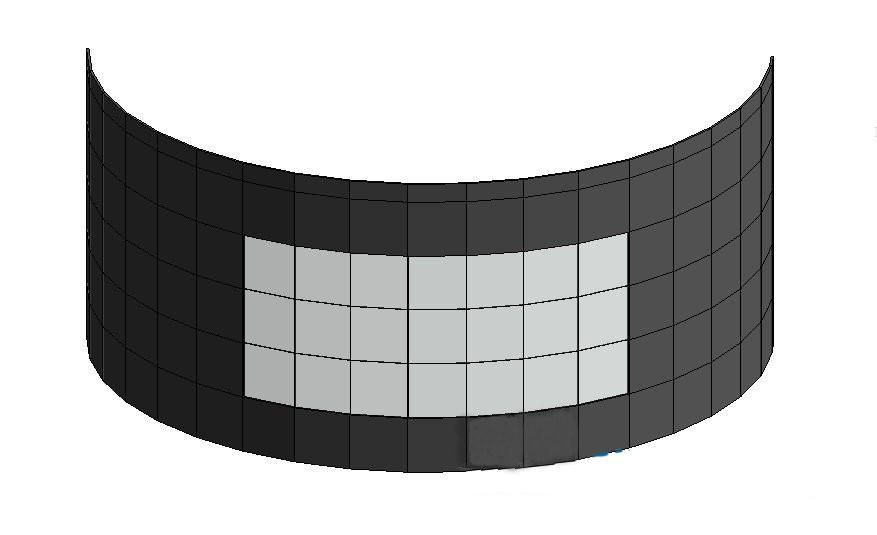

　　当你遇到这种问题该如何利用小技巧解决呢?接下来小编教你们绘制一个弧形墙上的部分幕墙。

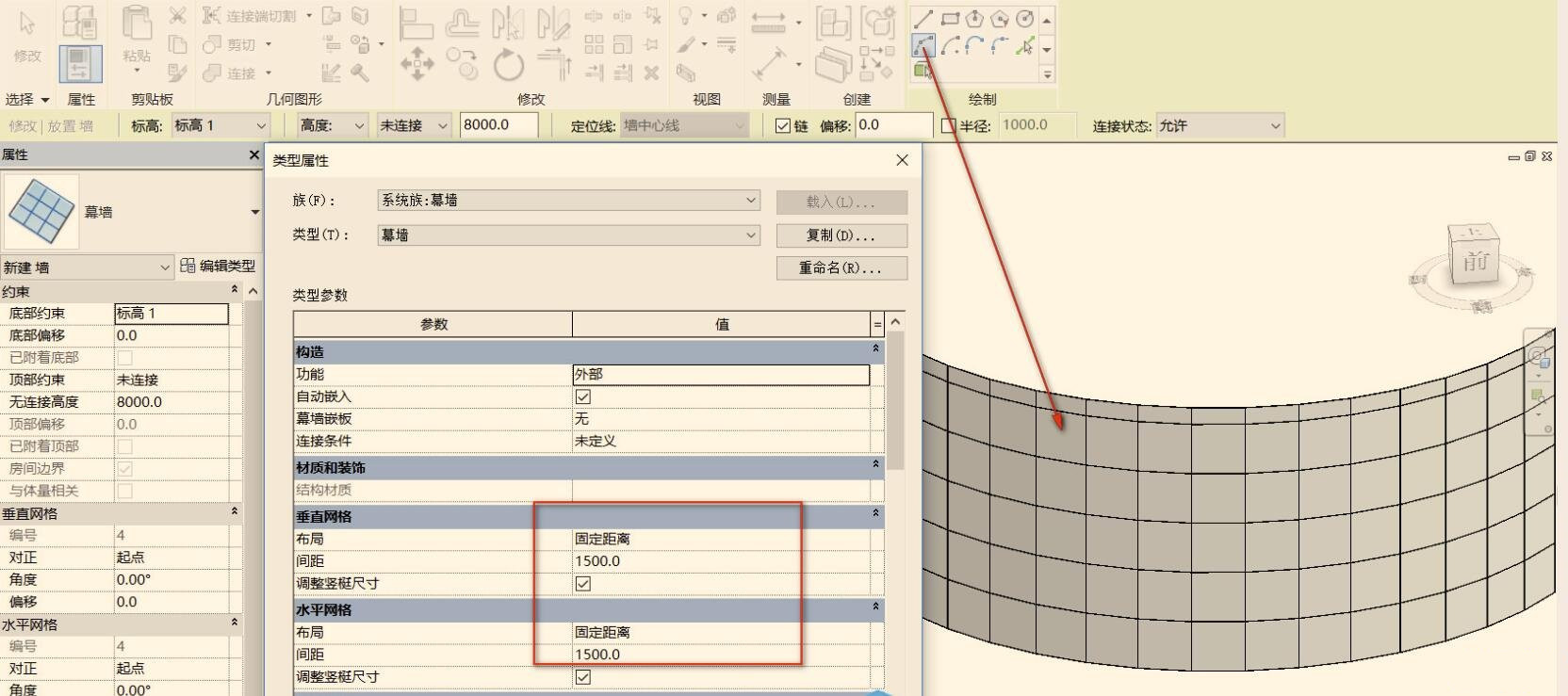

　　我们先通过利用起点终点半径弧工具绘制一个弧形的幕墙，打开属性面板，将网格设置布局设置成固定距离。

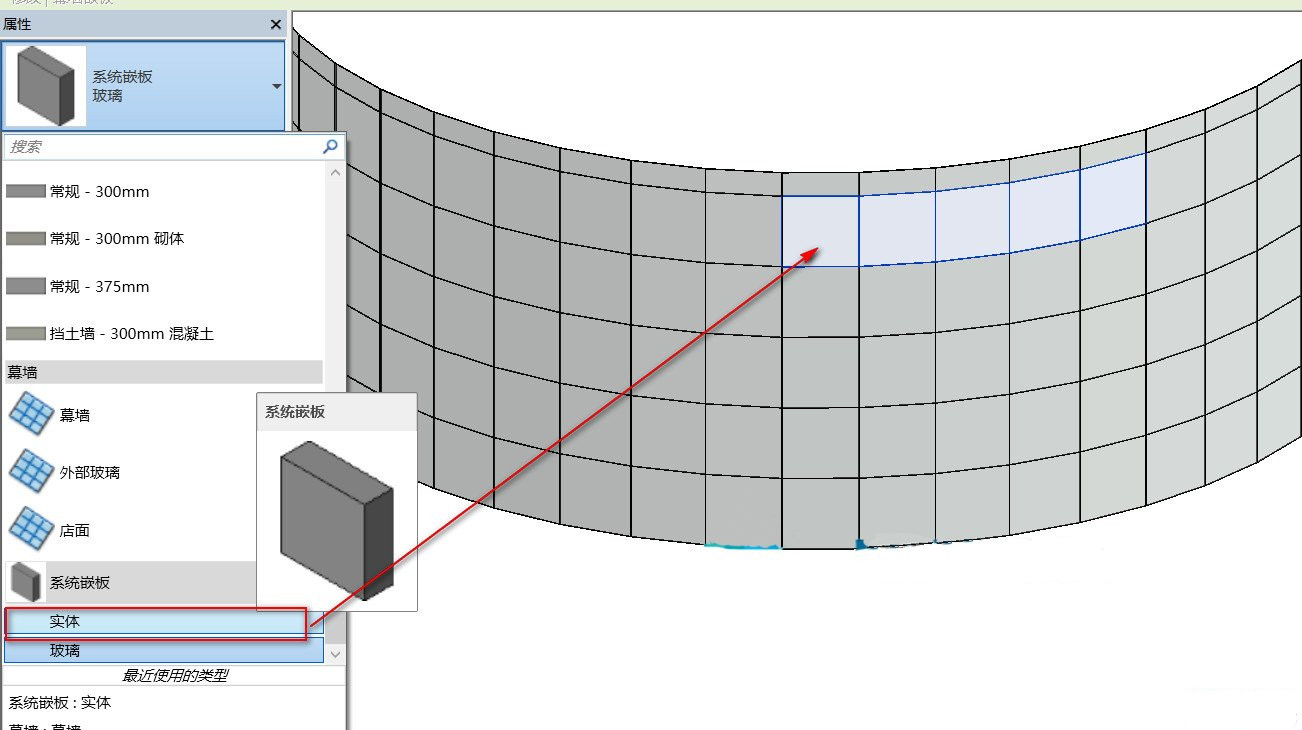

　　再利用tab键选中幕墙网格，通过属性面板下拉，可以找到一个实体的替换，我们可以根据自己的需要选中要改成实体的网格，只留下部分幕墙就可以啦。
