Revit如何巧妙的运用管道标记？有哪些步骤？下面就来分析一下。

步骤一：

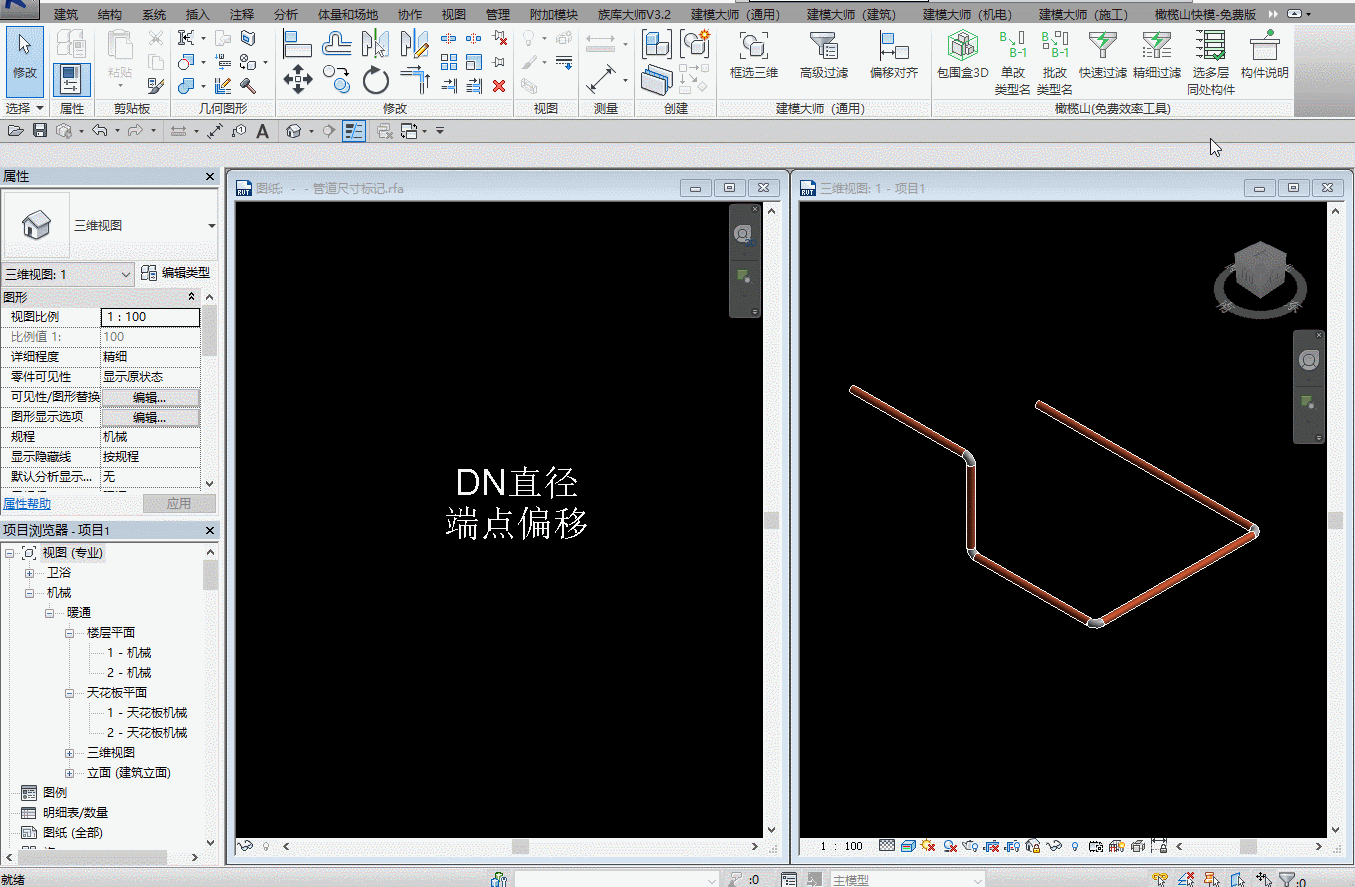

绘制出一段有立管的管道，待会我们进行一个“管道尺寸+管道标高”的标记。

可以看到直立管的高度标注显然是不合理的，那么我们现在立管的这一段，不要高度标注，只要管道尺寸标注该怎么做。

步骤二：

思路大概就是，怎么在一个标记族里做一个可见性的设置。进行标记族的一个编辑。

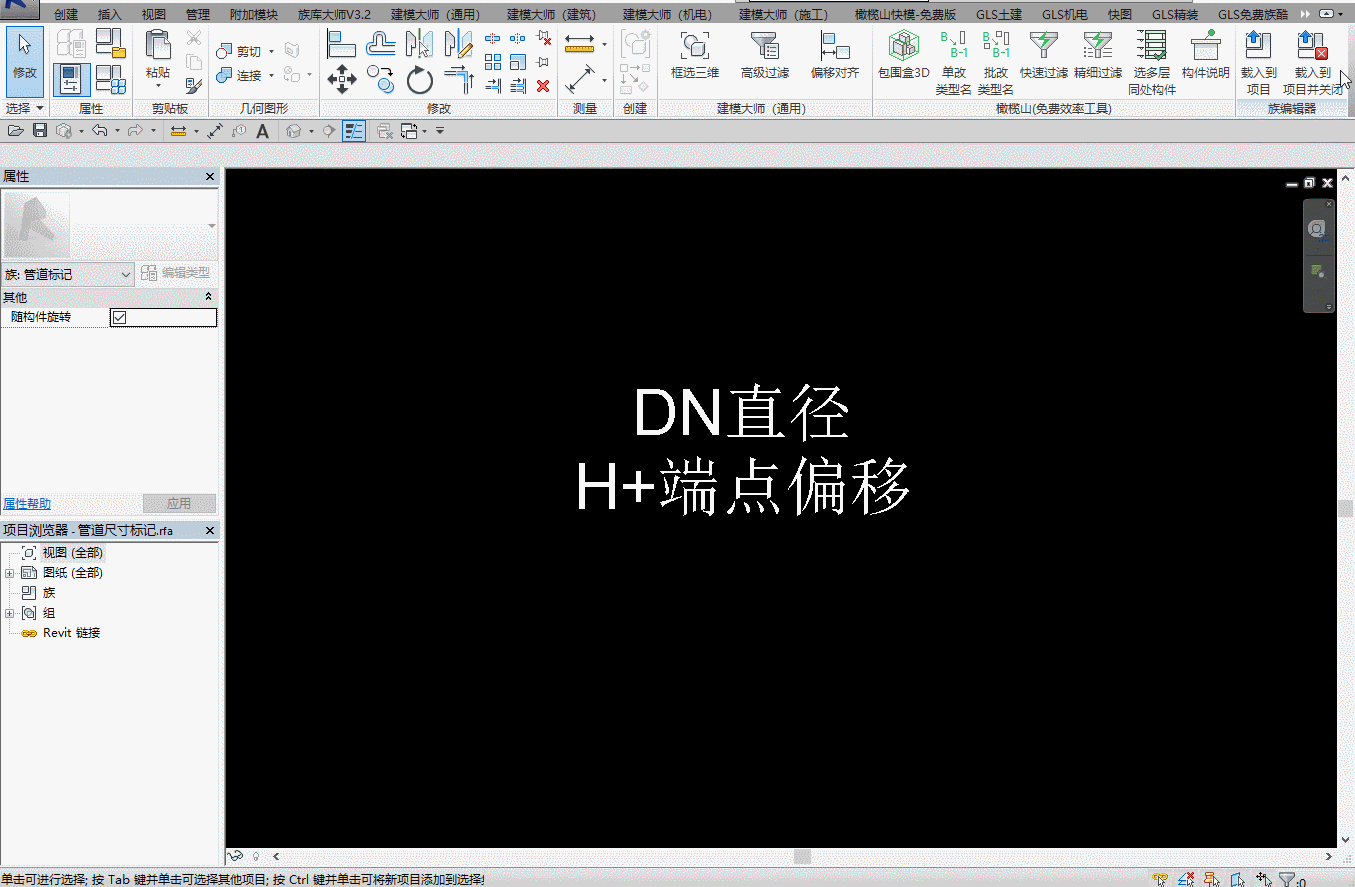

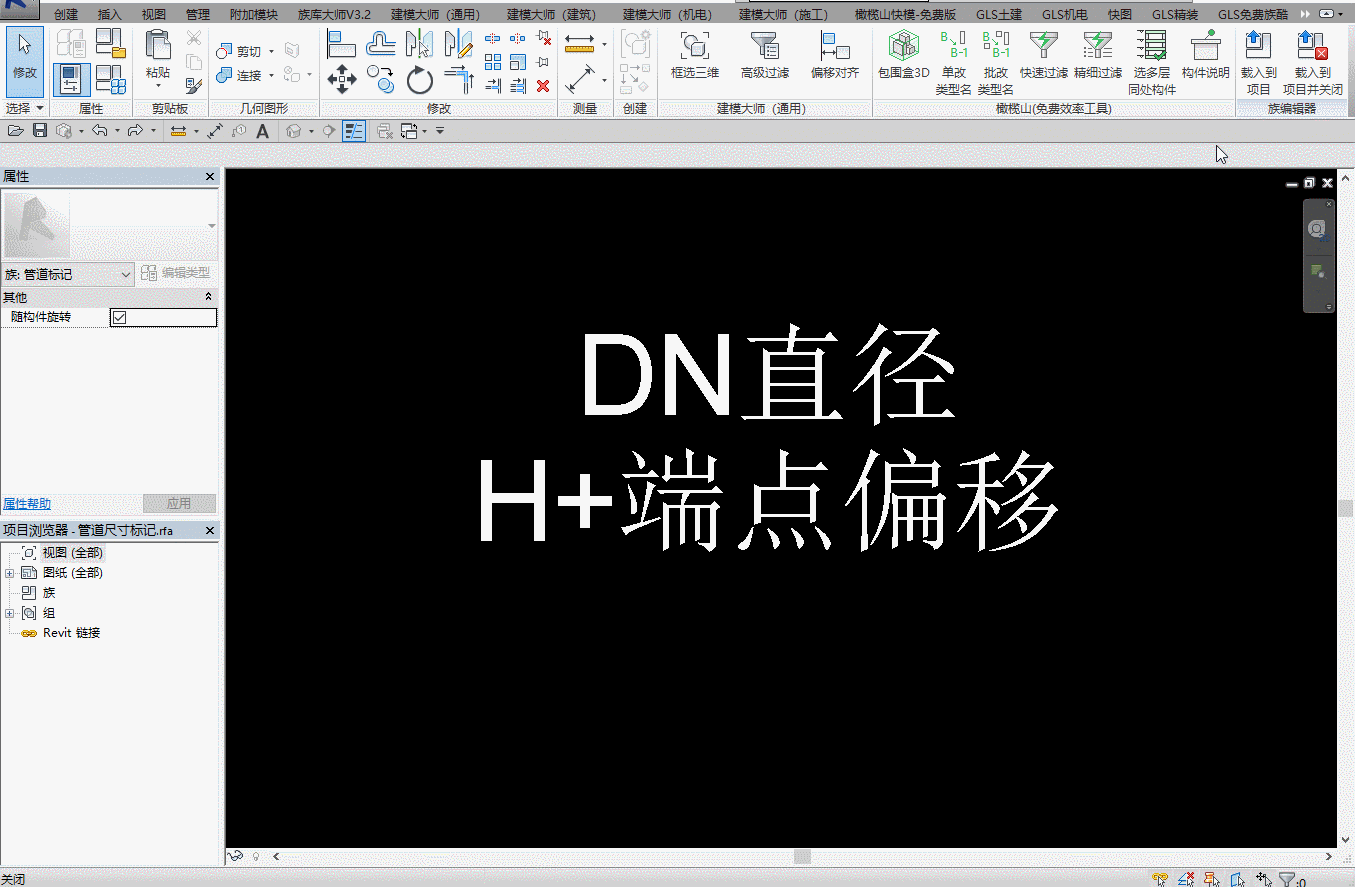

   01、我们将原有的标记族“DN直径、H+端点偏移”，拆分成两个标签，分别为“DN直径”、“H+端点偏移”。

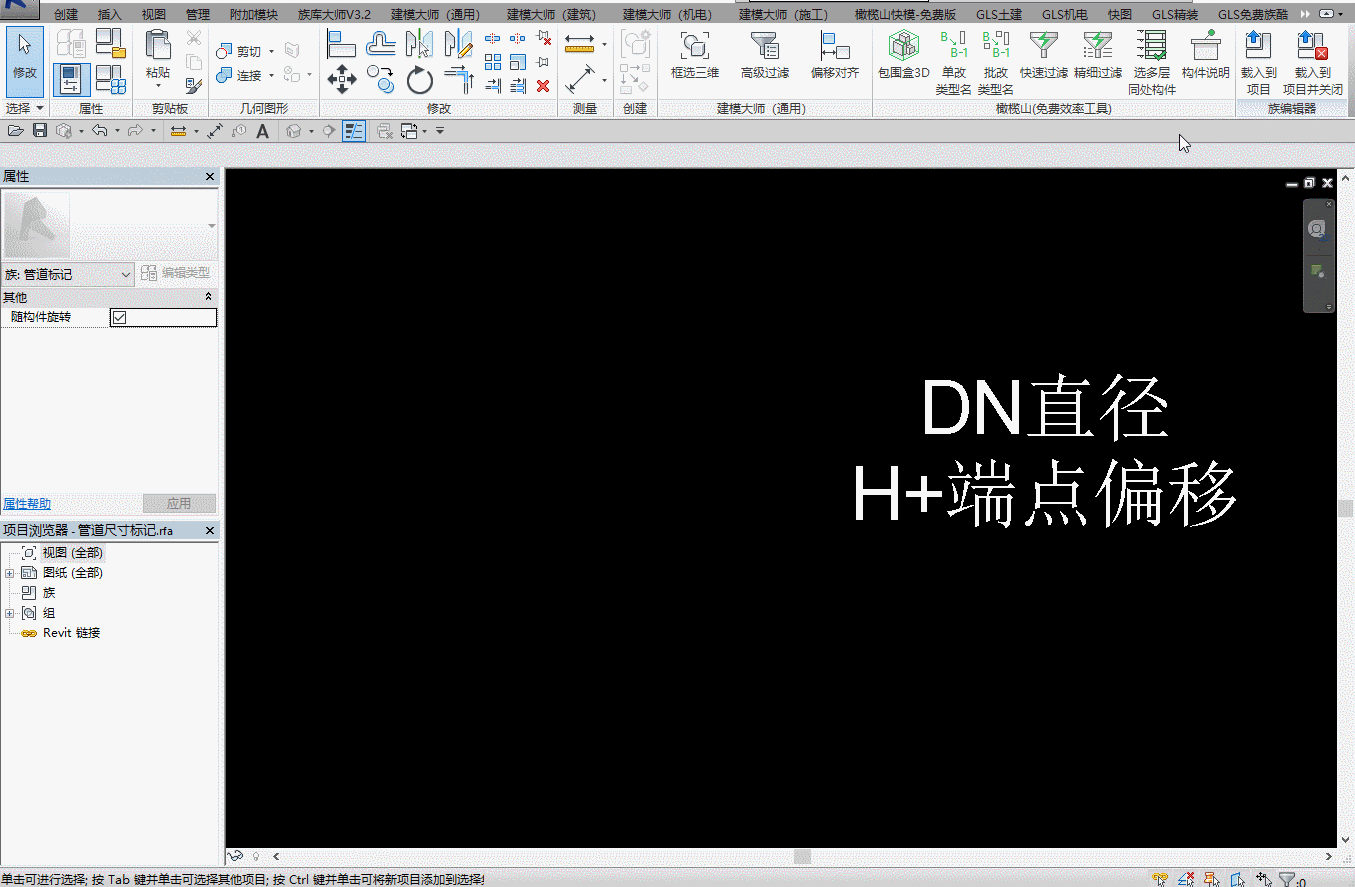

   02、分别进行一个可见性参数的设置

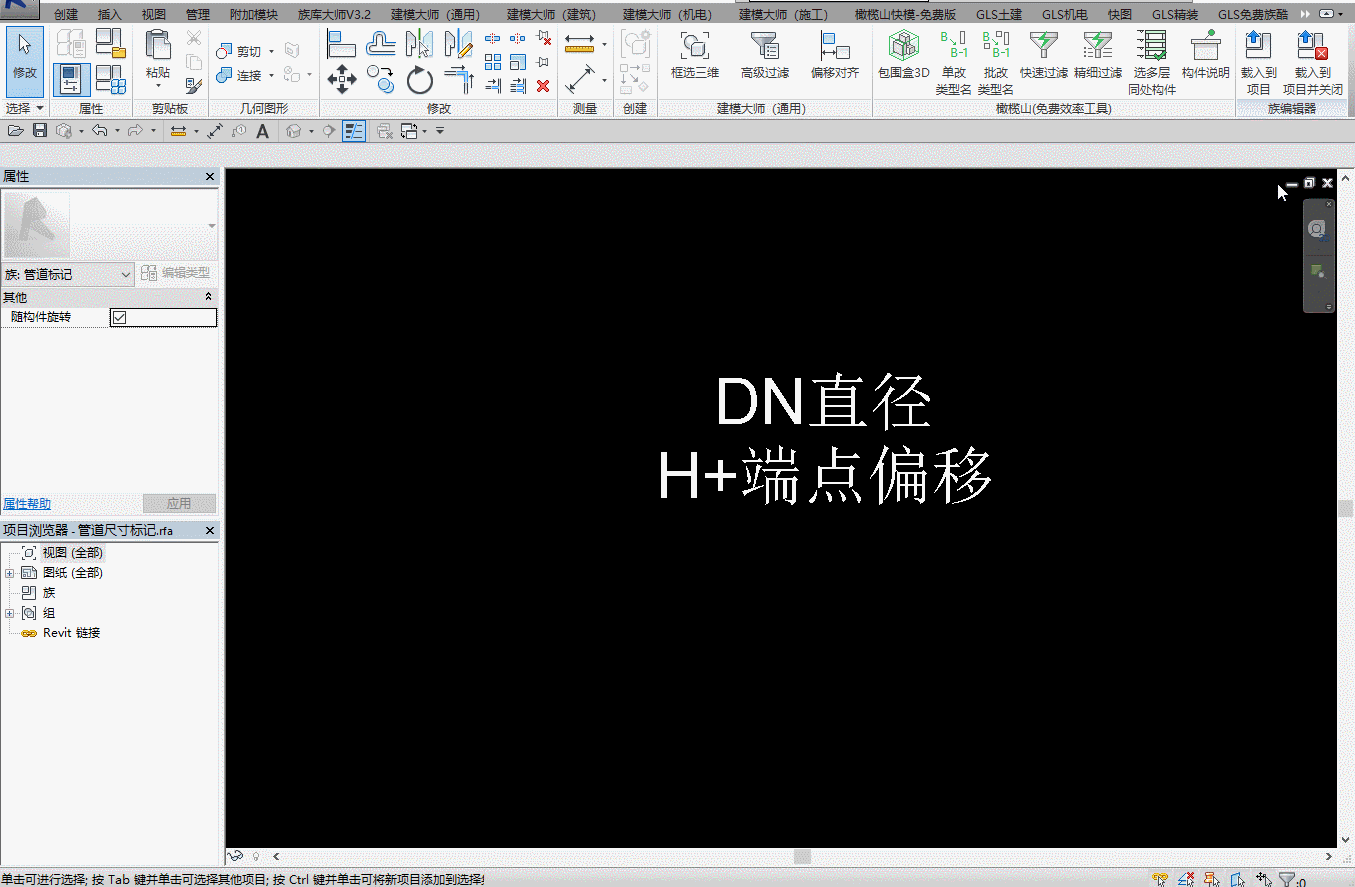

步骤三：将标记族载入到项目中，通过复制类型，分别制作自己需要的标记。

意义：不需要重复的载入标记族文件，减少项目文件的内存。
