今天我们来看看桁架网格怎么做。
我们先看两张图片：

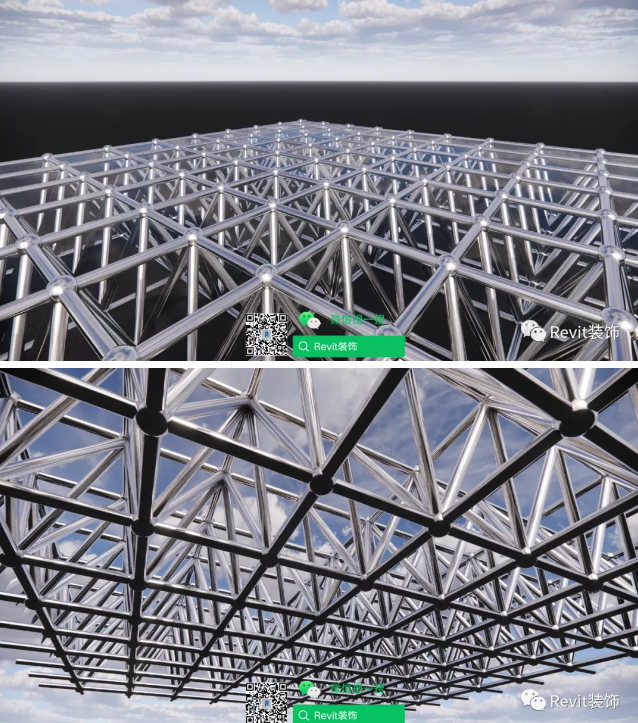

在Revit中用Enscape渲染的图片
要做这种有规律的桁架网格，我们要用体量加填充图案，这样做是很方便快捷的。

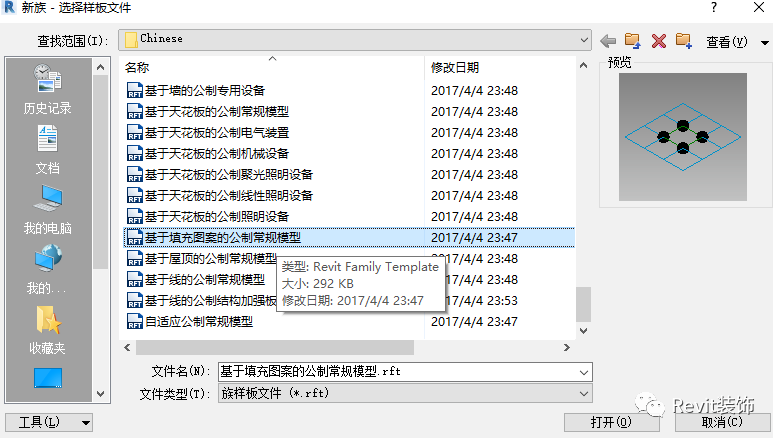

要用填充图案去填充就得用填充图案族，基于填充图案的公制常规模型，
然后再找出桁架网格的规律，创建一个填充图案，载入项目里。
在族里要用点生成线，线生成面的观点去做；

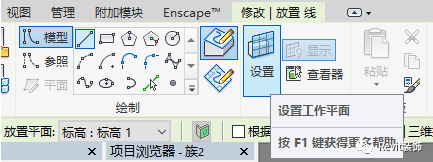

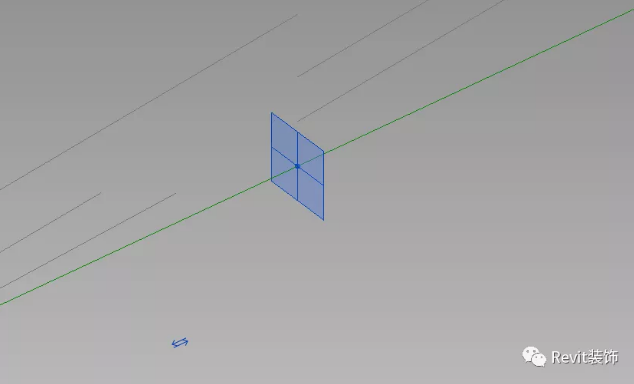

我们先来创建顶部的球，先拾取一个点上的一个面，用模型线的圆在拾取的面上画个圆，这里给上半径参数，供后期进行变形调整，

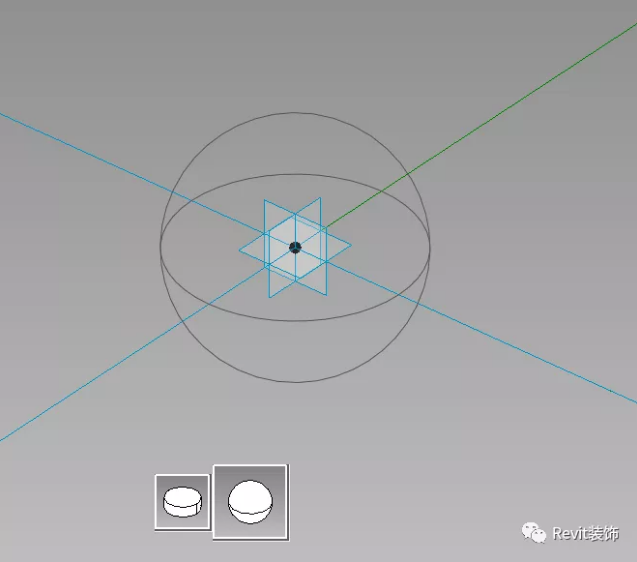

然后选择模型线的圆，创建形状，选择第二个球，这样四角的球就做好了。

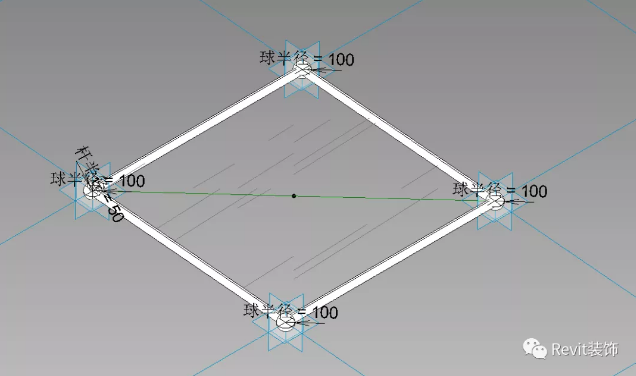

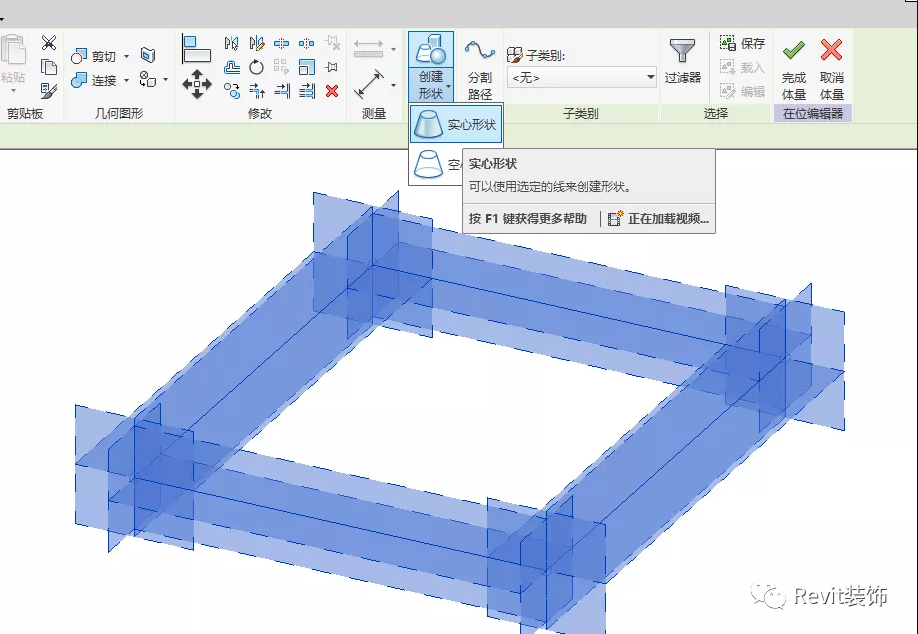

然后再来创建顶部的杆，同样的是在一个点处拾取一个面用模型线画圆，这里的这个圆也给上半径参数，选择四条线的圆，创建形状——实心形状，结果如下图，

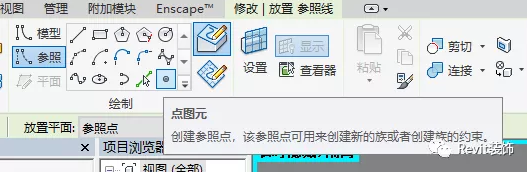

然后我们在创建下部的四个杆和一个球，我们先创建球，先确定一个中心点作为下部球的圆心。连接两个对角线的点，用参照线连接，然后选择点，放置到线上，Revit会拾取这条线的中心点，我们只要保证点在线上就行，

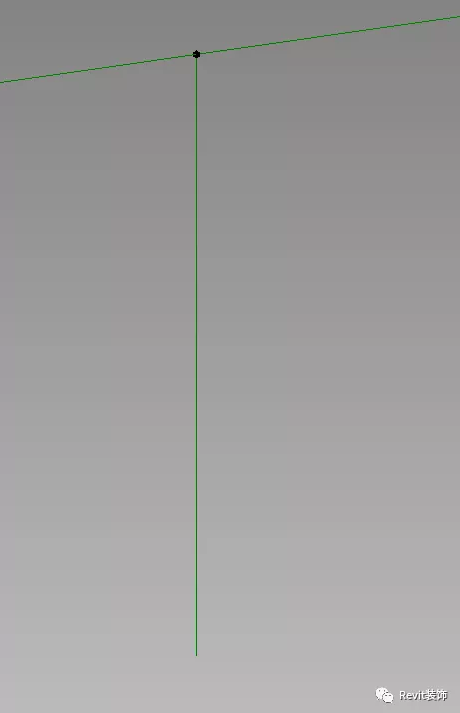

然后我们在点的下部垂直的画一条参照线，再垂直线上放置一个点；在顶部的下方画一条参照线，从顶到这条线给参数，

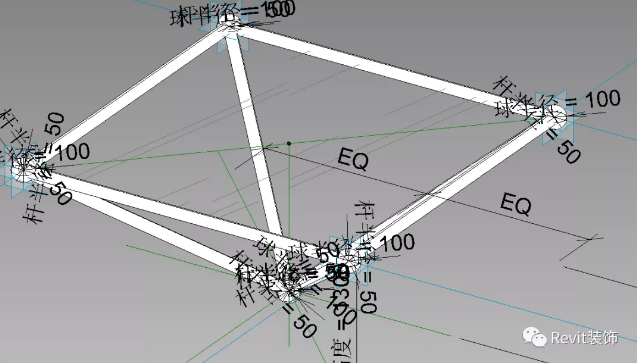

然后我们在这个点上生成一个球，同理给半径参数；将顶部4个点与下部这个点用参照线连接，同理，生成杆，给参数，

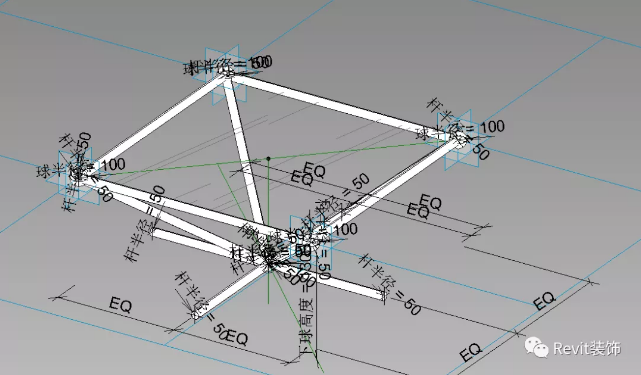

然后在底部的下方过下部点作相互垂直的两条参照线，同理，生成杆，给参数，
然后载入到项目里。

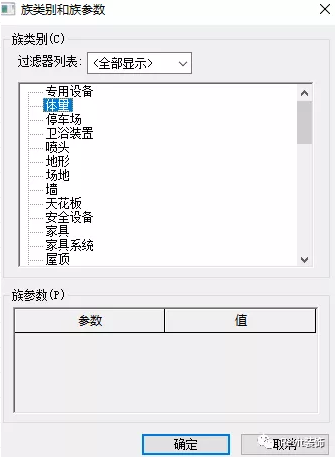

在项目中新建体量，建筑——构建——内建模型——选择体量
同理用参照线创建体量，选择实心形状，选择第二个面，第一个是体

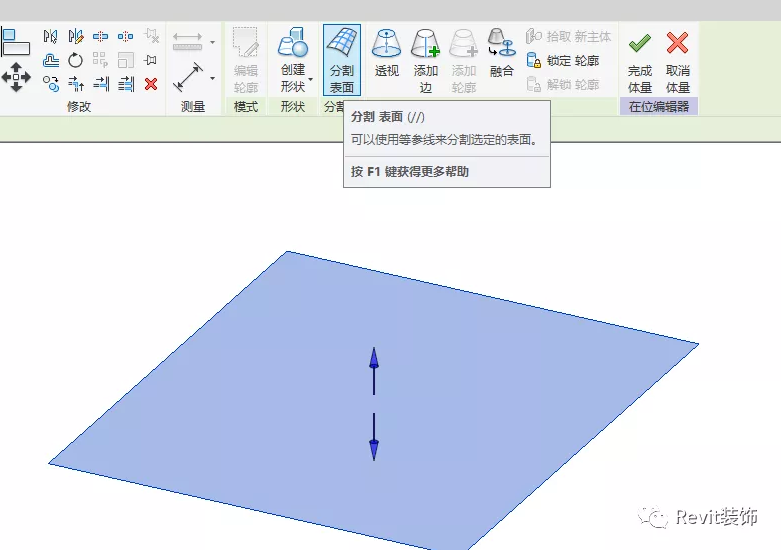

然后选择面，分割表面，属性里面选择固定距离，否则填充图案将不会生成。

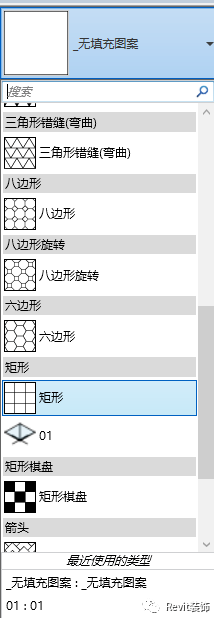

填充图案选择矩形里面我们刚刚载入的填充图案，生成，
但是是反的，选择填充图案，属性里有构建反转，勾选。

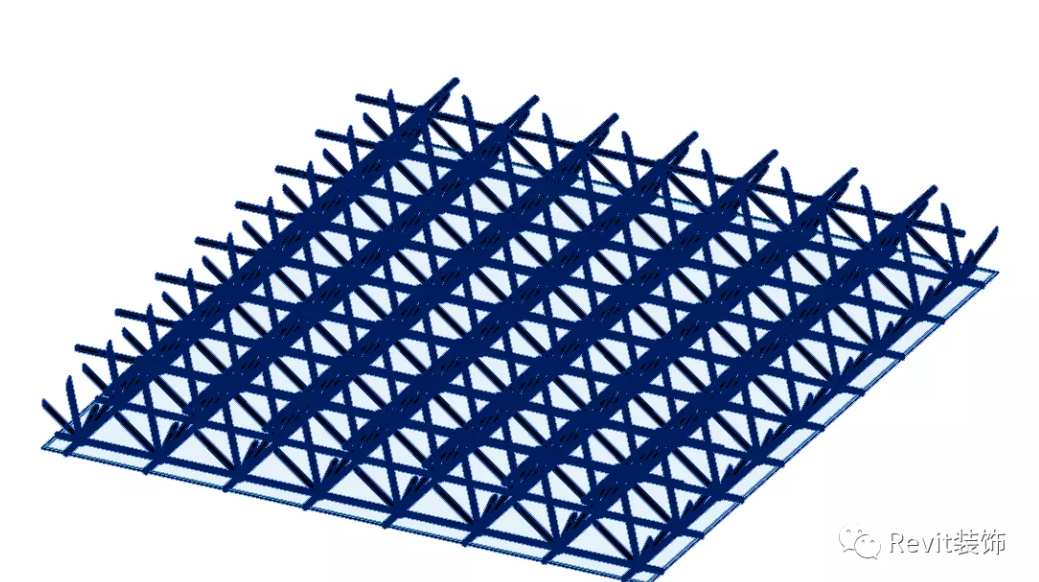

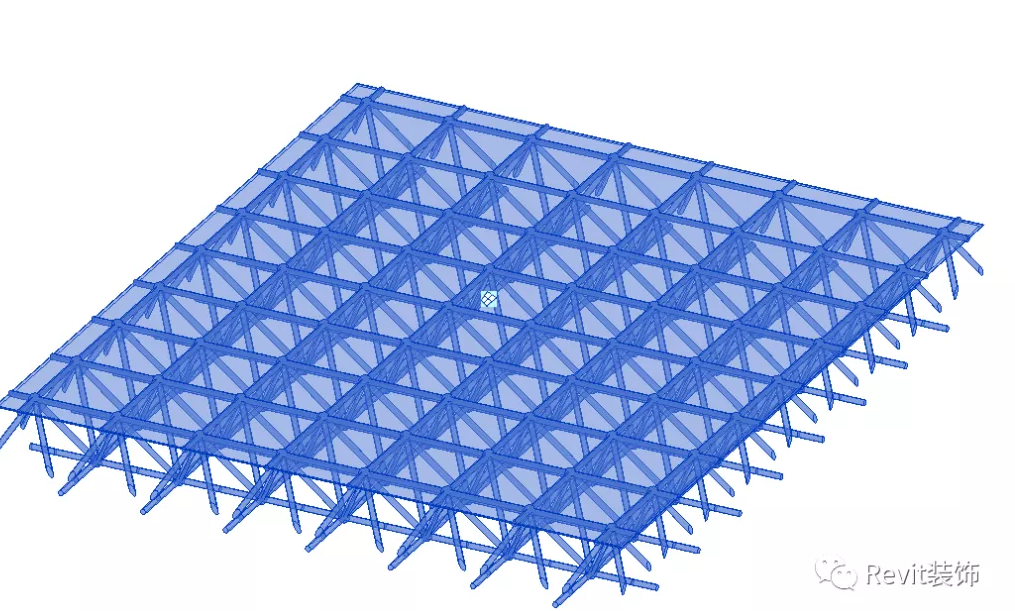

最后完成体量。需要说明的是每个在族里面要付材质，把族里的材质跟出来，这样在项目里才能更方便的进行付材质。
本节内容有点多且复杂，关键是要清楚原理。
