1、样板文件

　　公制常规模型

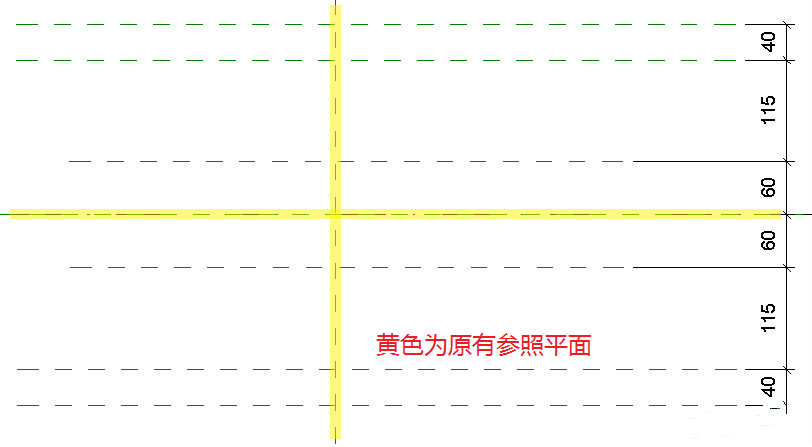

2、进入“前”立面视图绘制需要的参照平面。

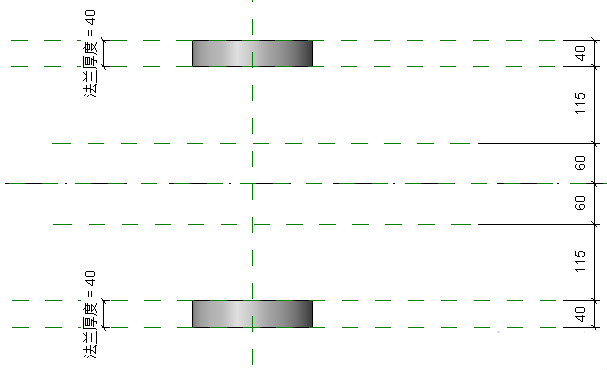

　　3、绘制法兰

　　a、在“前”立面视图绘制放样路径，再切换至“参照标高”视图绘制放样轮廓。

　　b、添加参数“法兰厚度”。

　　c、另一个以相同的方式绘制。

　　4、绘制阀体

　　a、使用放样绘制阀体。

　　b、添加参数“阀体厚度”。

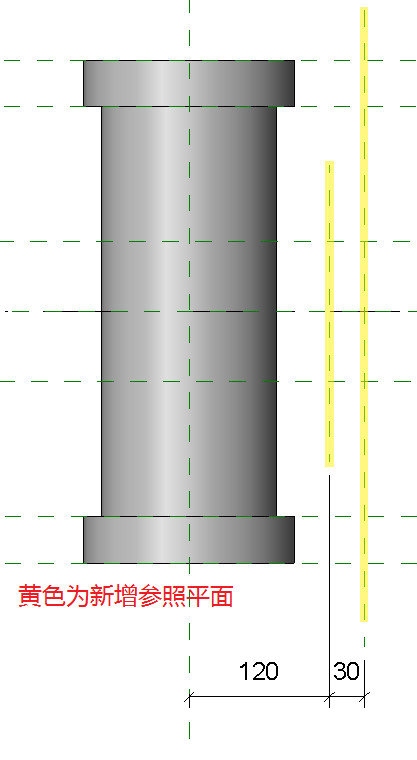

　　c、新增两条参照平面。

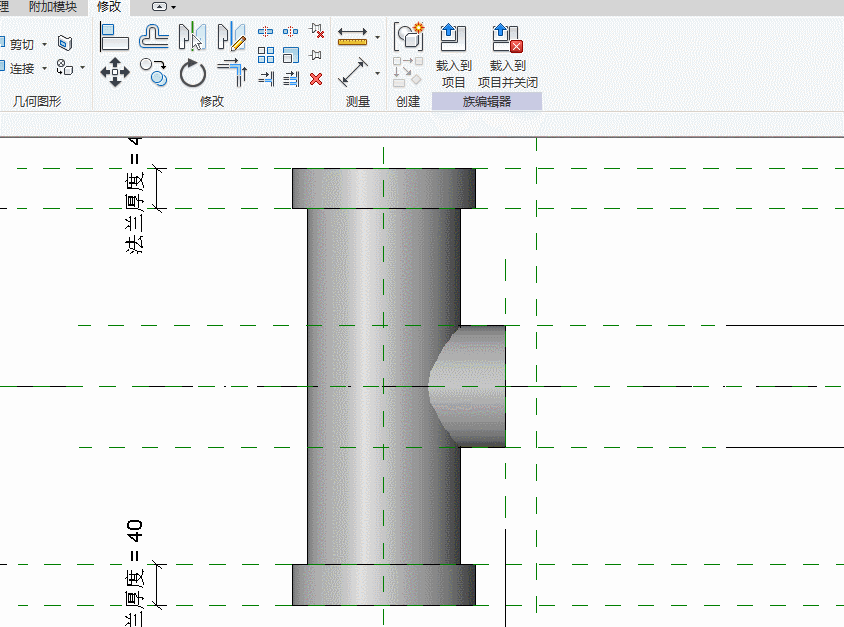

　　d、绘制剩下的阀体和法兰。

　　e、连接两个阀体。

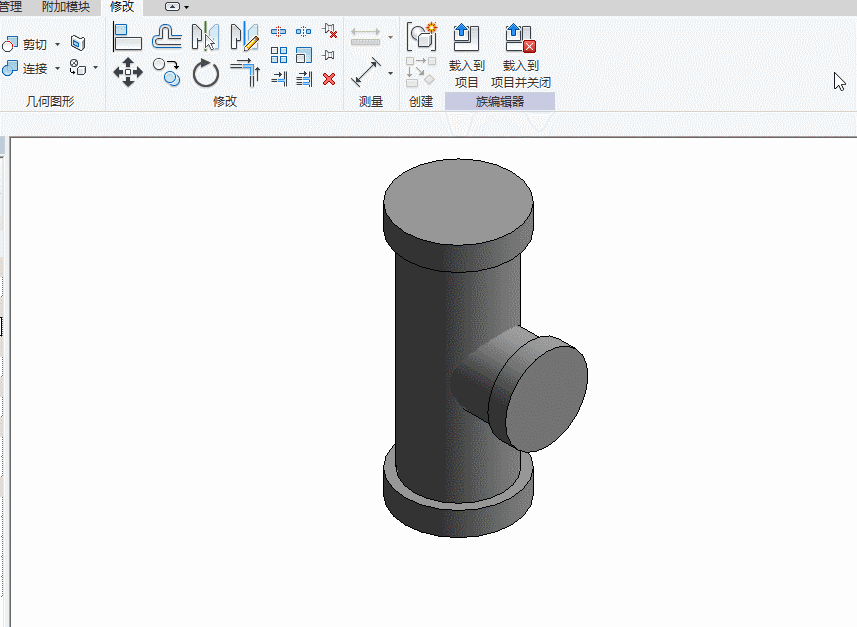

　　5、添加管道连接件

　　添加连接件并关联参数。
