上次我们说幕墙可以做柜子等一些其他的东西，今天我们还是来谈谈幕墙。
用幕墙做个软包。
思路是这样的：用幕墙嵌板替换软包，把竖梃删除只留出分割线。
首先我们先来做一个嵌板软包。
文件——新建——族——公制幕墙嵌板

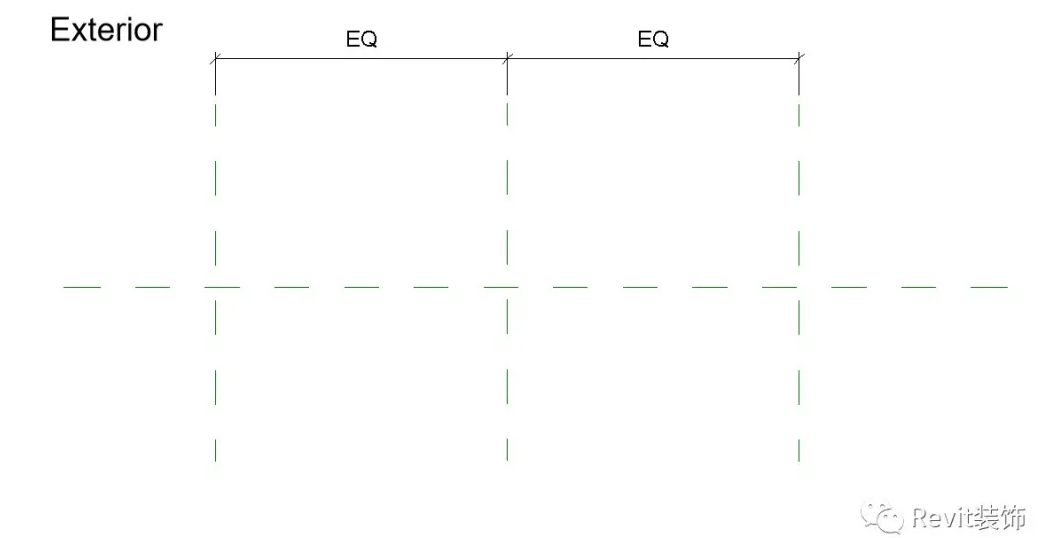

用拉伸和空心放样进行剪切，做出软包形状，一定要注意约束。
空心放样的剖面

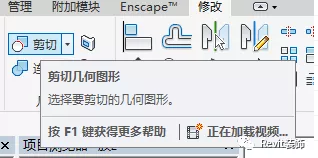

然后剪切，

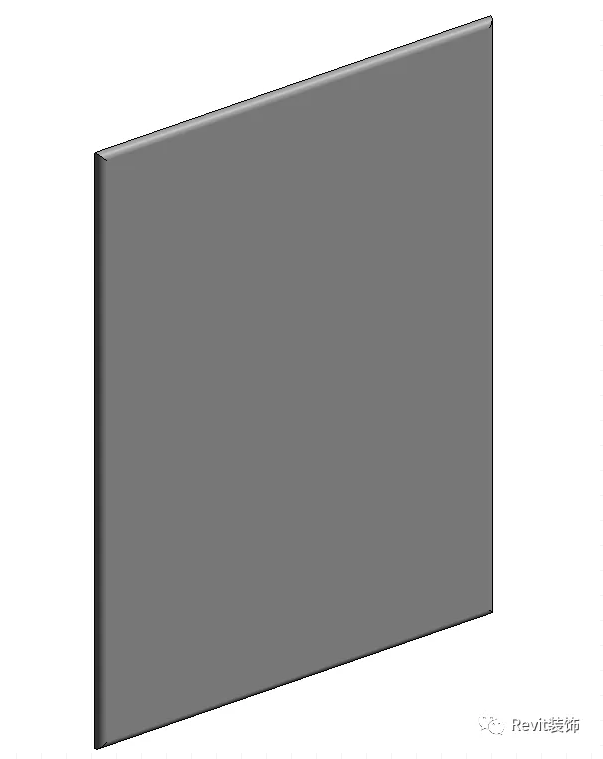

如下图
我们对其进行重命名“软包”，这里注意，在Revit中，最简单快捷的重命名是另存。
载入到项目里，
在项目中用画一道幕墙，我们需要对他的竖梃类型以及距离进行修改，
点击应用

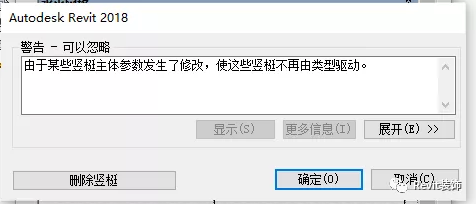

点击删除竖梃；

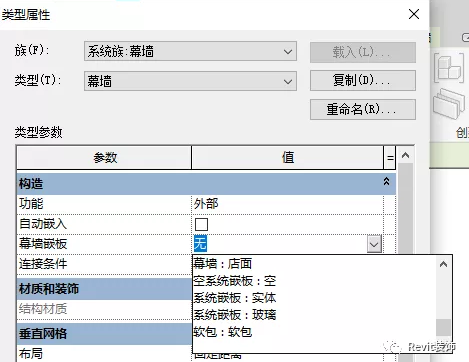

选择幕墙，类型属性，嵌板选择软包；
我们再对其进行付材质，用Ensape进行渲染；
用幕墙这样做的好处是：你可以给他任意的距离，他会自己进行分割，减少了重复工作的工作量，提高了效率；就算是做施工图也是非常称手的。
缺点是：只能进行横竖的分割，不能进行斜的分割。要进行斜的分割得用到自适应族；这个小编后期会更新的。
