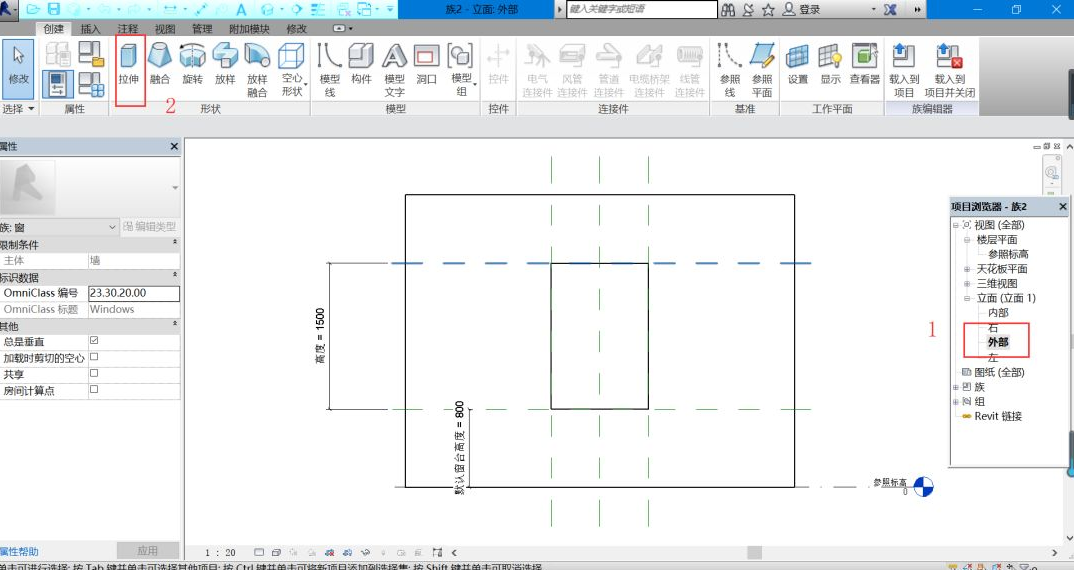

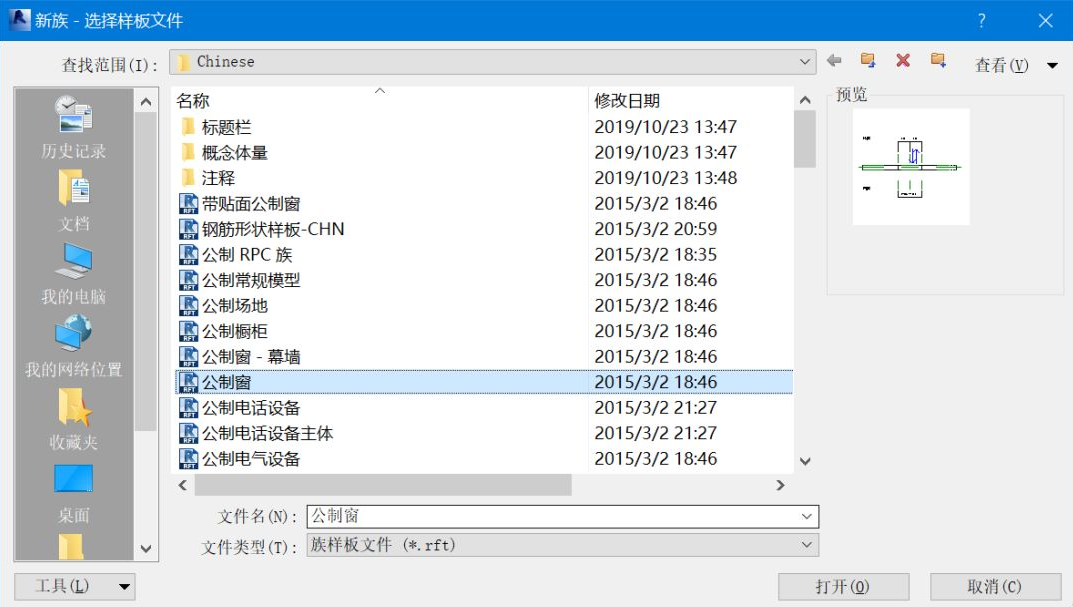

1、新建公制窗族，视图切换到外部立面—创建实心拉伸—绘制一个矩形。

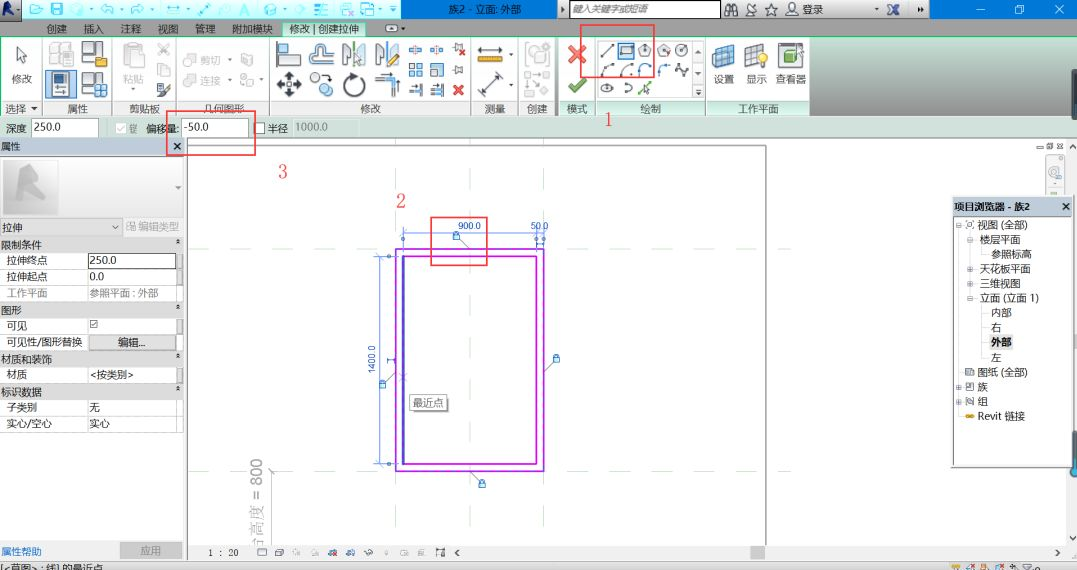

2、将矩形四边锁定，将偏移量修改为负50，绘制一个矩形。
3、点击注释选择对齐标注，把每条边框都进行标注。

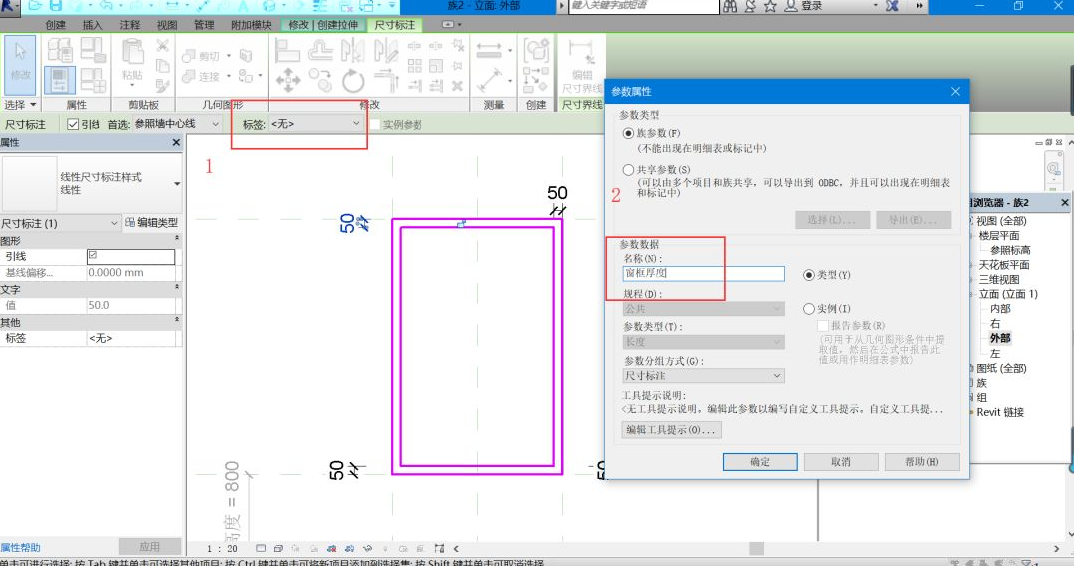

4、选择一个标注，赋予其一个参数，输入参数名称，其余三个同理。
5、将视图切换到平面视图修改一下拉伸起点为50、终点为150。

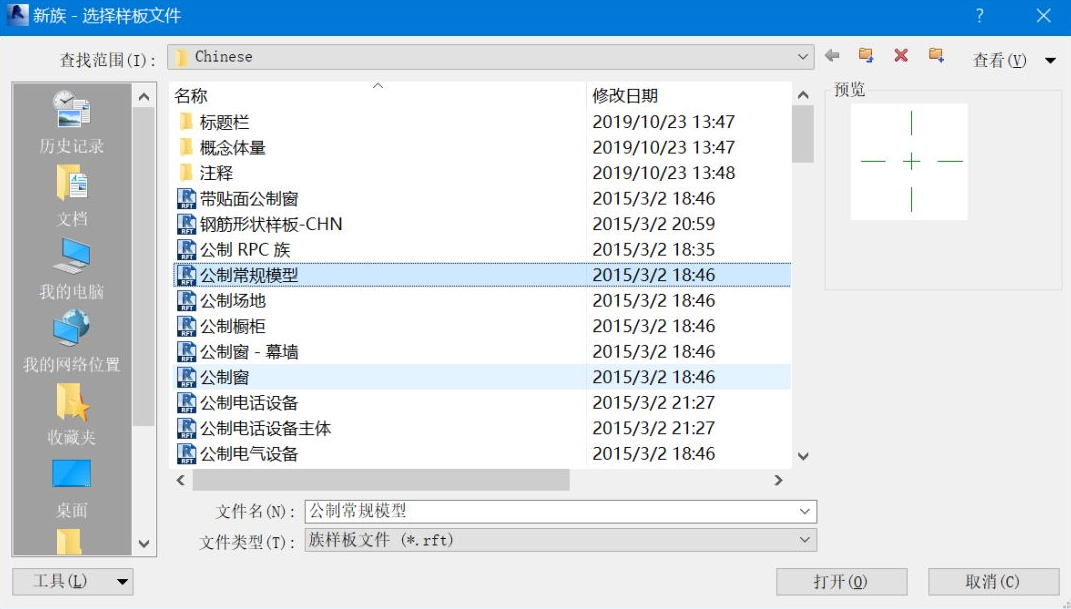

6、新建公制常规模型族。

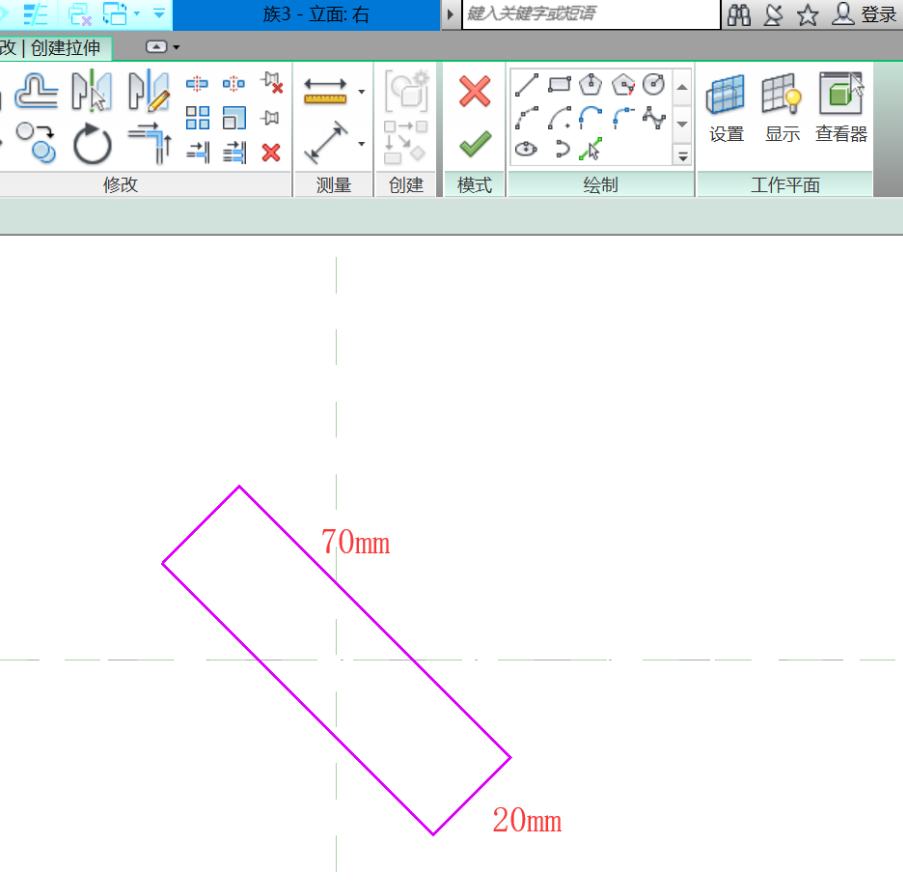

7、把视图切换到侧立面上，创建一个实心拉伸，在基点处绘制百叶窗叶片的形状，如图，点击【完成编辑】。

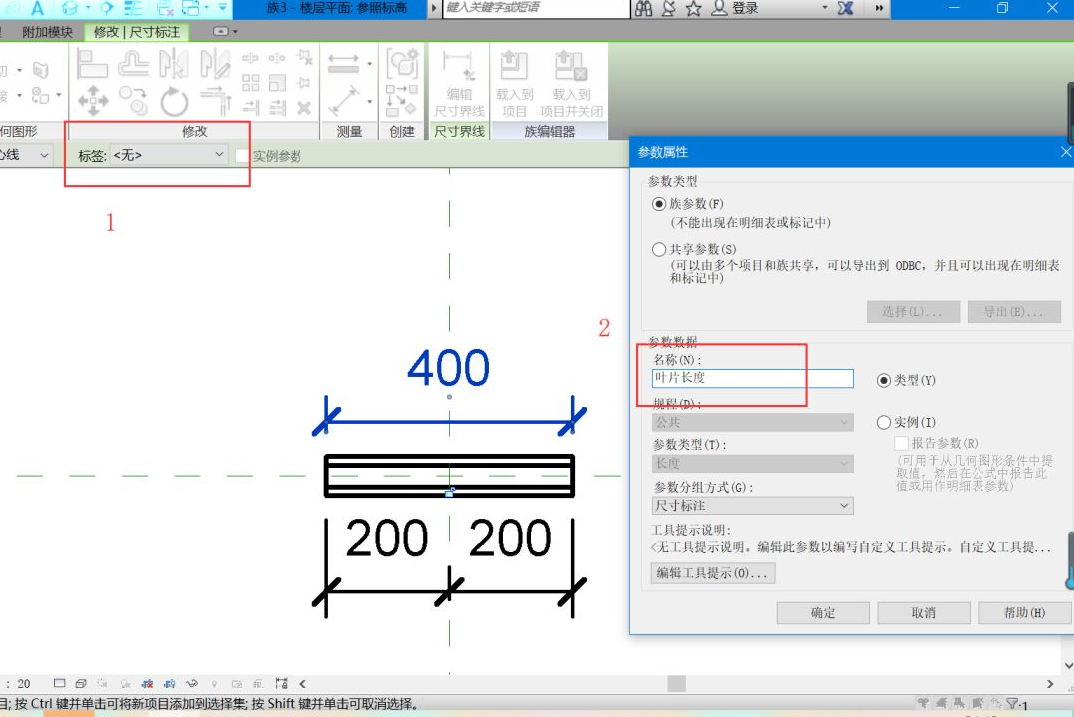

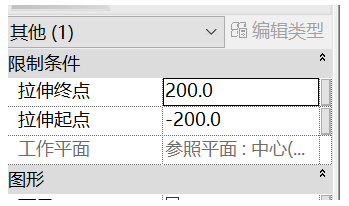

8、切换到平面图上，修改拉伸起点和终点，如图，标注叶片长度【400】然后均分长度【200】。

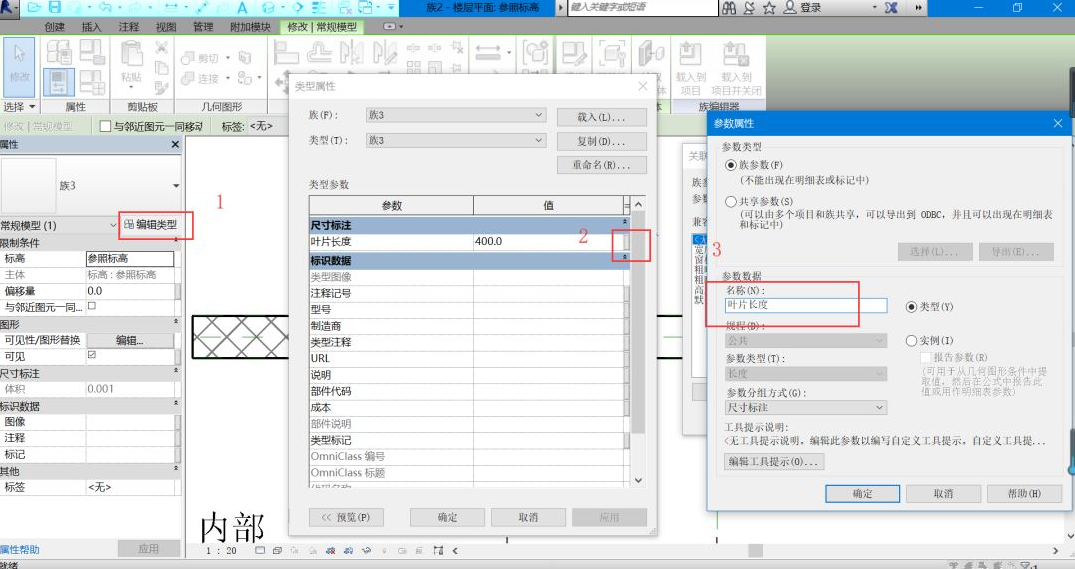

9、给叶片长度添加一个参数，将模型载入项目中。

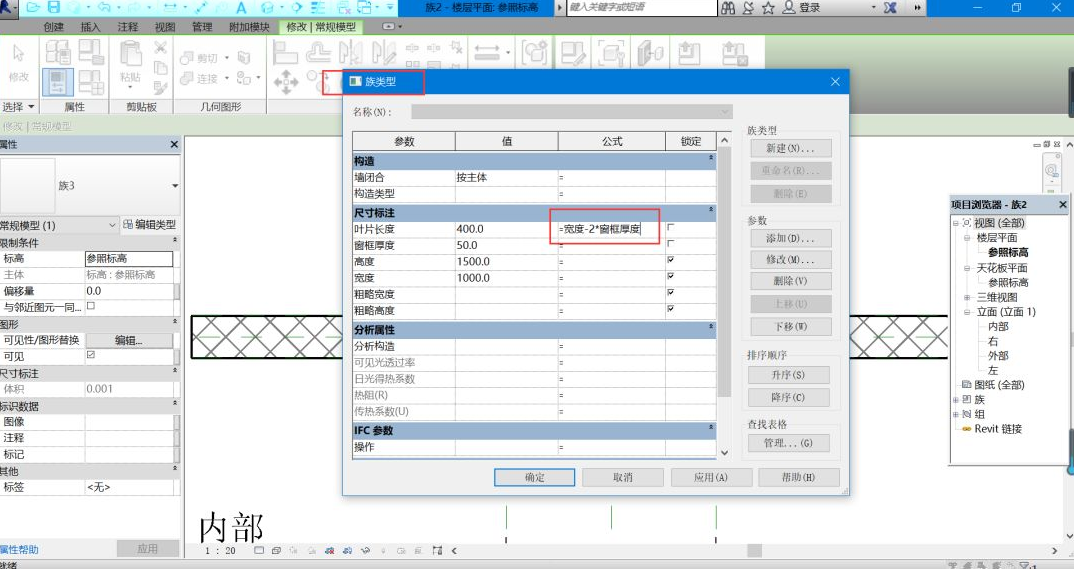

10、将模型的长度参数添加到百叶窗族里，用公式控制叶片长度。

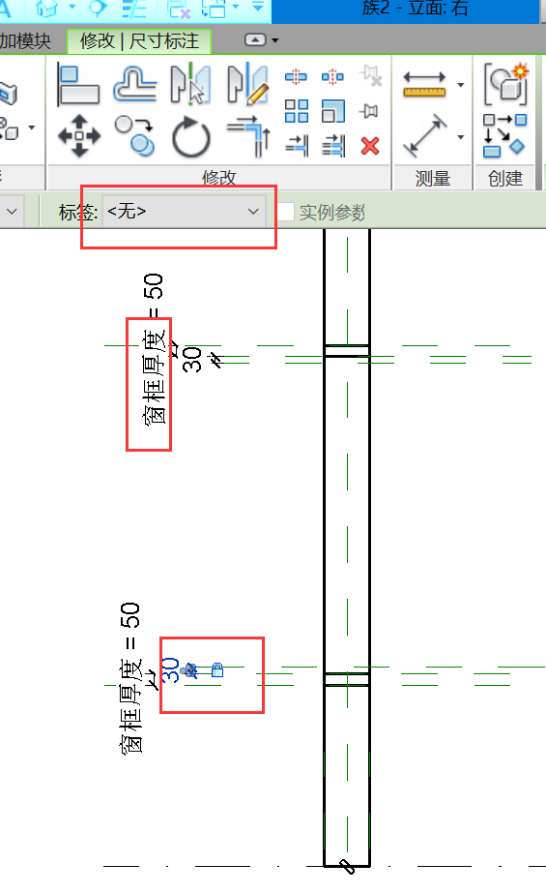

11、切换到侧立面，创建两个参照平面，距离分别为50，30，如图，一个赋予参数，一个锁定距离，同理，顶部也创建两个参照平面。

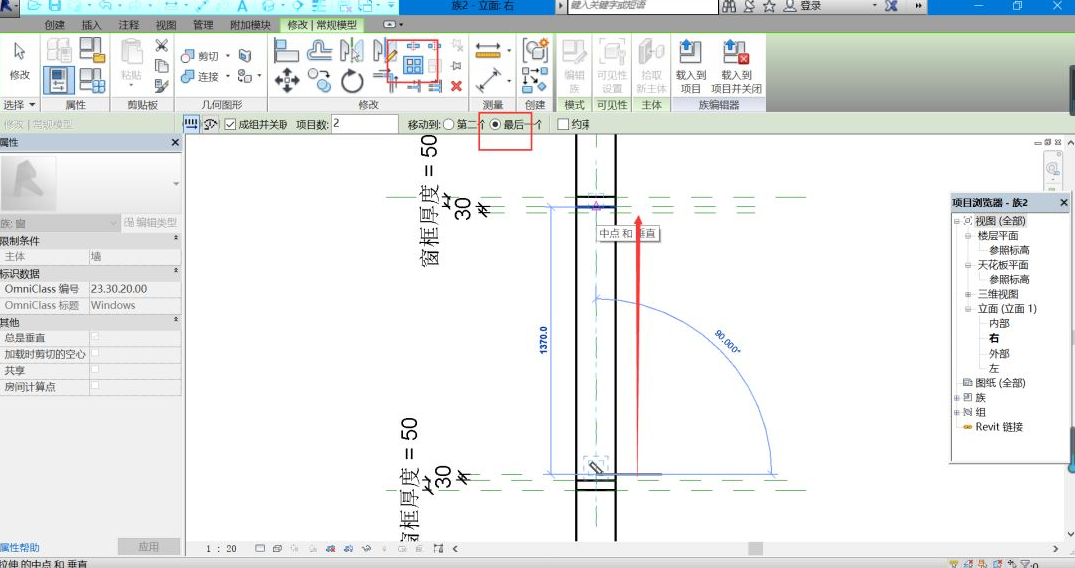

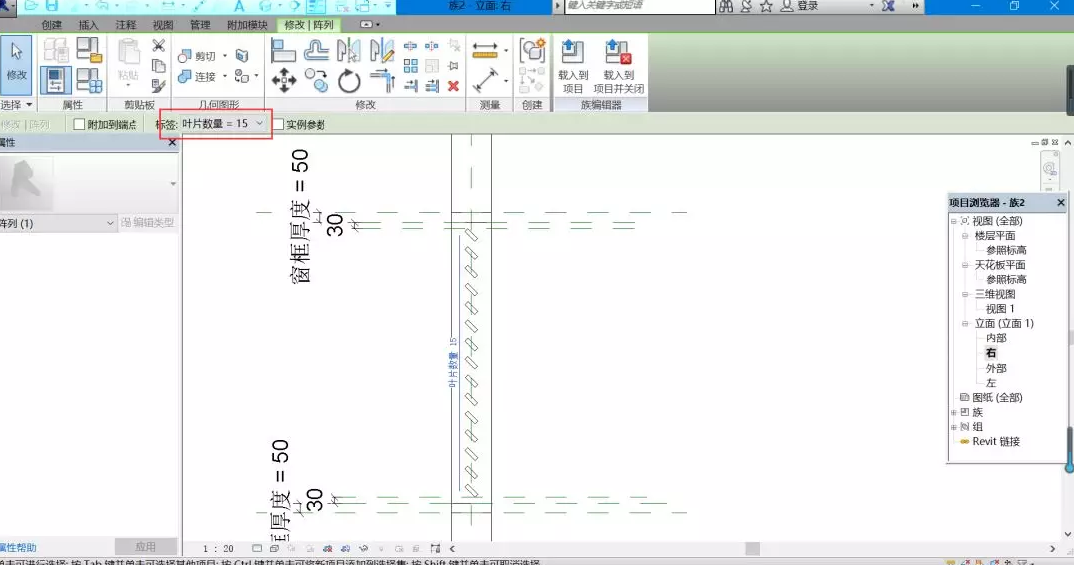

12、将叶片对齐至底部的参照平面上，点击锁定，给叶片创建【阵列】，由第一个到最后一个，直至最后一个对齐到参照平面上，锁定。

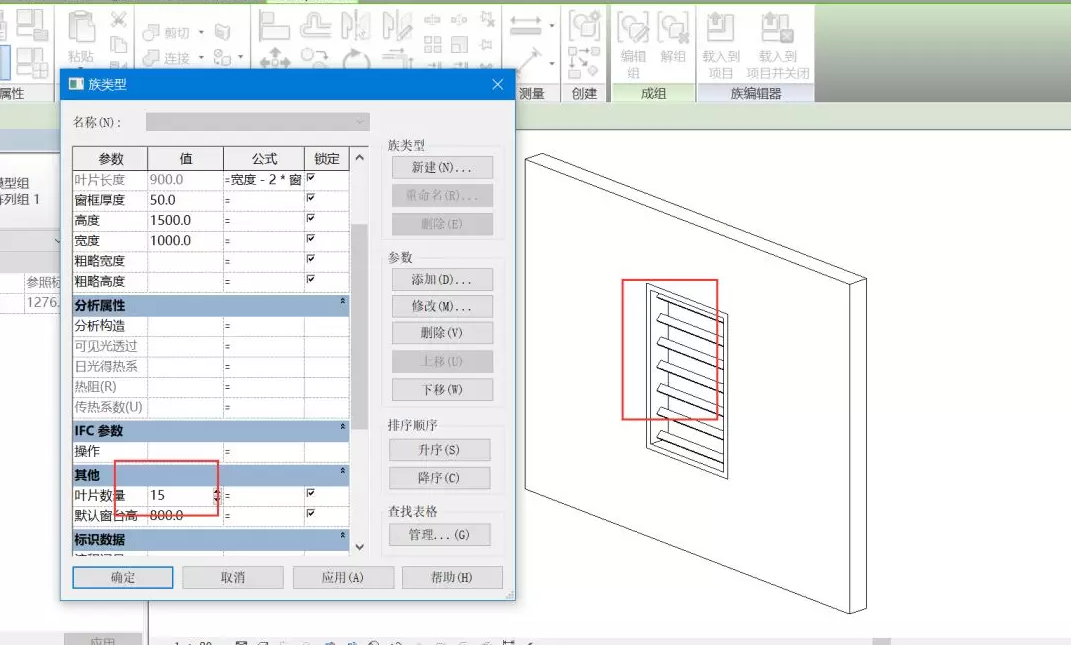

13、阵列数量添加一个参数。

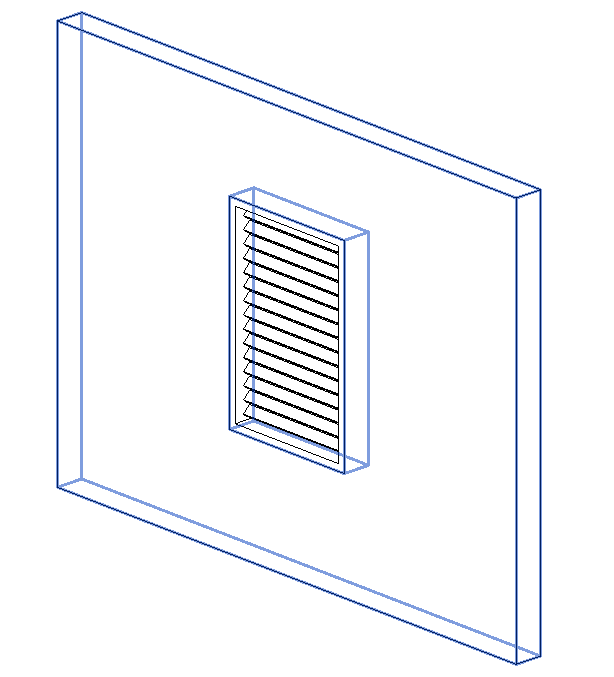

14、转到三维视图，修改参数，百叶窗会跟随一起变动。
15、完成。
