绘制Revit结构柱的步骤可以分为以下几个环节：

1. 创建一个结构模型

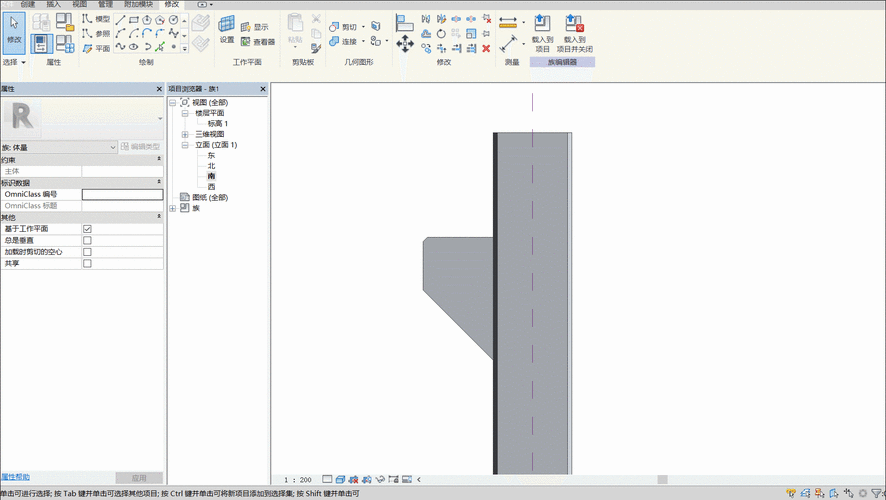

在Revit中打开一个新的项目，选择结构模板。然后点击“结构”选项卡，在“构件”面板中选择“柱”。在图纸上拖动鼠标，确定柱的起点和终点，点击鼠标左键完成创建。

2. 设定柱的属性

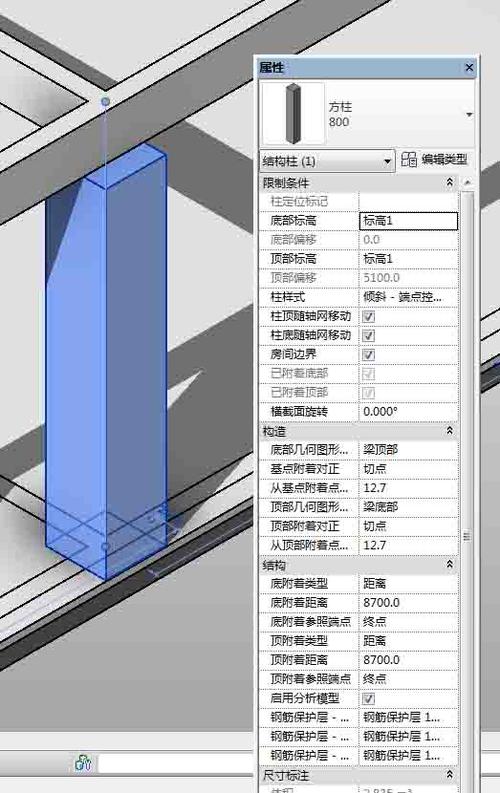

选中刚创建的柱，点击“属性”面板中的“类型属性编组”，可以修改柱的类型、族、参数等属性选项。根据设计需求进行相应的调整。

3. 绘制柱的详细结构

点击“结构”选项卡，在“平面”面板中选择“剖面”。选择柱的剖面位置，可以是柱的两个端点之间的任何位置。根据需要选择不同的剖面视图，绘制柱的详细结构。

4. 添加柱的连接件

点击“结构”选项卡，在“构件”面板中选择“连接件”。选择适当的连接件类型，将其添加到柱的结构中。通过连接件可以实现柱与其他结构元素的连接。

5. 添加柱的荷载

点击“结构”选项卡，在“加载”面板中选择“添加荷载”。根据设计要求，为柱添加相应的荷载，如重力荷载、风荷载、地震荷载等。

6. 进行柱的分析和设计

点击“结构”选项卡，在“分析与设计”面板中选择“分析与设计”。对柱进行分析和设计，确保其符合结构要求。

7. 输出柱的施工图纸

点击“输出”选项卡，在“图纸”面板中选择“布置图纸”。根据需要创建柱的详细施工图纸，包括平面图、剖面图、构件连接图等。

以上是绘制Revit结构柱的基本步骤，根据具体的设计需求和项目要求，可能会有些许的差异。通过对每个步骤的仔细操作和调整，可以绘制出符合要求的结构柱模型。
