Revit技巧 | Revit怎么快速复制标高?如何利用链接模型复制标高轴网

发布于:2024-09-30 11:00:24
158人 分享

    文章来源:川工立诚BIM服务

    有时候项目太大,需要分割模型,每个模型都需要制作标高轴网,这个时候需要将制作好的标高轴网复制到另外一个项目当中,并且标高轴网需要在同一个位置。今天就教大家利用链接模型来快速复制标高轴网。

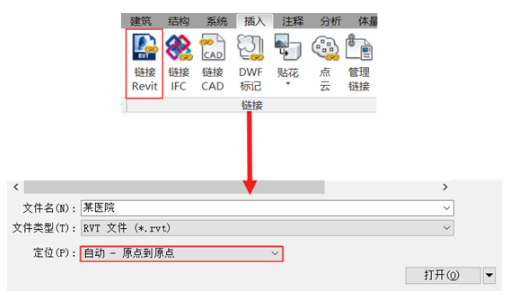

    1.新建项目2,将需要复制的模型链接到项目2中去,定位方式为原点到原点。

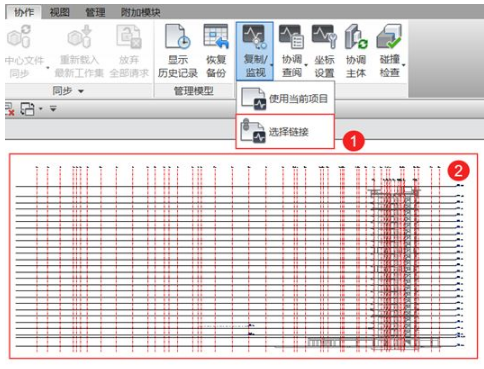

    2.转到立面视图,点击“选择链接”命令,选择链接模型。

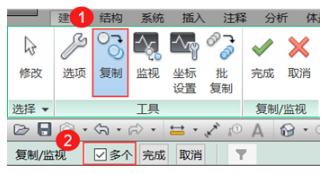

    3.在复制/监视选项卡中,选择“复制”,勾选“多个”。

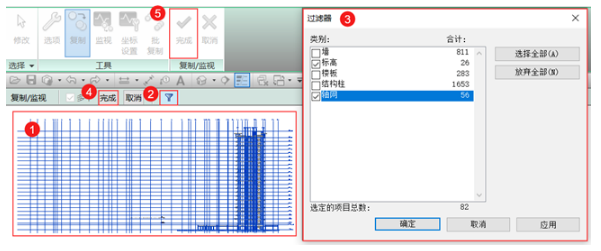

    4.选中所有构件,使用“过滤器选择集”过滤出标高轴网,然后点击完成即可。

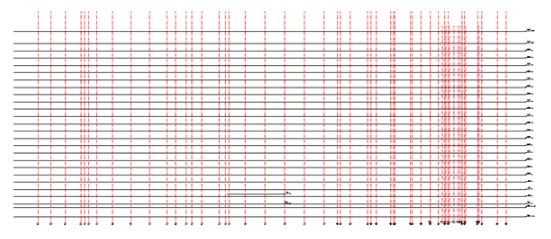

    5.在管理链接中,删除链接,“某医院”项目中的标高轴网就复制好了。


    此外,这种方法还可以用于复制其余构件。
