Revit技巧 | 关于Revit族定制中圆弧参数驱动细节

发布于:2024-09-30 10:45:58
105人 分享

    来源丨益埃毕教育

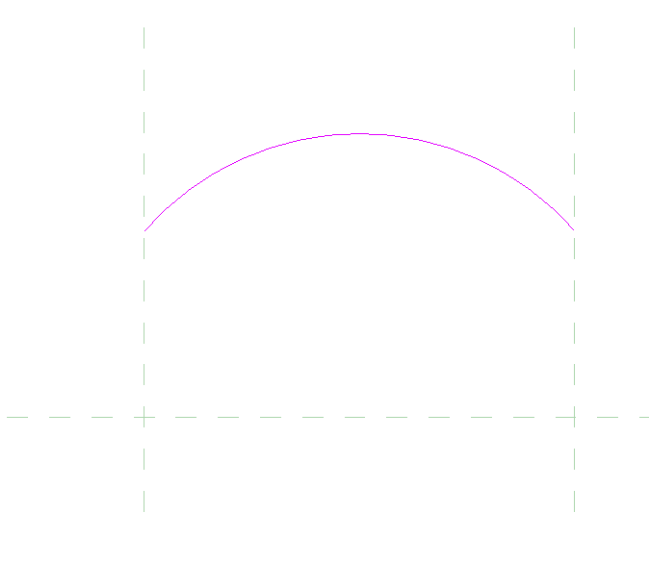

    在族定制过程中有时候是需要将弧线的两端锁定,而参数驱动半径、圆心随之改变,如图所示。

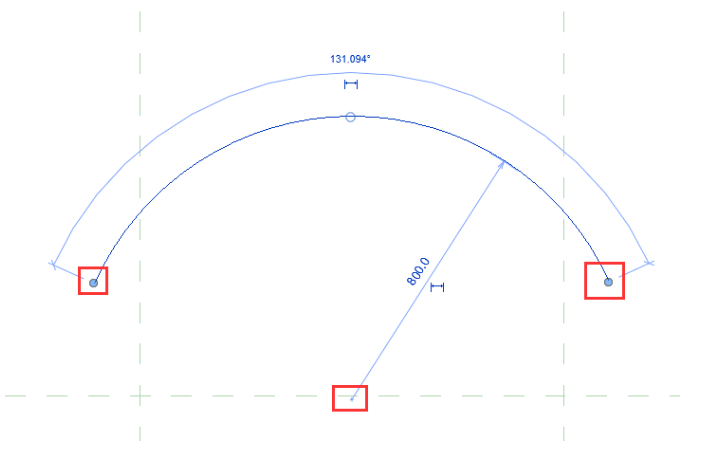

    01、但很多时候想要的效果却以为在Revit中无法实现,例如可以通过控制弧的两个端点来参变。其实忽略了一个细节:默认在选项栏“改变半径时候保持同心”是勾选的,如图所示。


    02、尝试调整会有圆心不懂,半径变化的问题,或者会遇到报错,如图所示。



    03、如果把勾选取消,则和之前相反,半径不变,圆心发生化,那么之前报错的问题也会迎刃而解,如图所示。


    -END-
