    系统分析可为机械设计工程师提供一种快速、简单且非常灵活的方式,用于定义构成系统的所有主要组件和一组关系,而无需对其任何部分进行物理建模。

    使用草图模式来定义分区设备、空调系统和水循环为建筑的哪些部分提供服务。组织模型数据,不仅要考虑系统如何在现实中工作、工程师如何思考以及设计如何产生,同时还要考虑快速发生的变化以及在不同详细程序或完整性情况下的工作需求。

    今天,我们来看一下水和冷媒回路。

    冷却水回路

    冷却水回路具有冷水机组和变速泵来提供冷却水。作为一个选项,冷水机组可能是“水冷却”,在这种情况下,它附着到冷凝回路。

    所需对象

    冷却水回路必须具有以下属性。

    它必须具有至少1个附着到该回路的冷却盘管。

    设计假定

    冷却水回路可以在两种模式下运行:高温冷却水和低温冷却水。

    仅当该回路上的所有组件通常在较高温度下运行时,冷却水回路才能作为高温冷却水回路运行。在此域中,它仅限于以下对象:

        活动式冷管

        被动式冷管

        辐射板

    如果以下任意对象位于冷却水回路上,它将作为低温冷却水回路运行。

        空调系统冷却水冷却盘管

        四管式风机盘管

        机组通风机冷却水冷却盘管

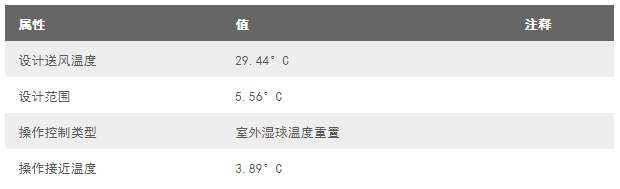

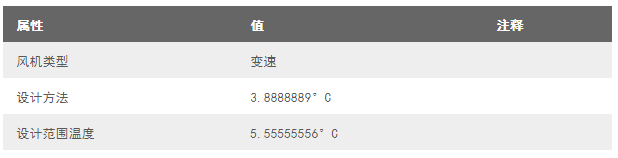

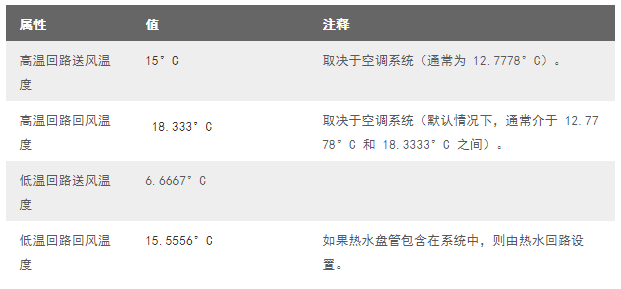

        冷却水回路具有以下默认的温度假定。


    配置

    冷却水回路由2个主要构件组成。

    1.冻水机

    2.泵

    冻水机

    冷水机组可以是风冷或水冷,具有以下假定。


    泵

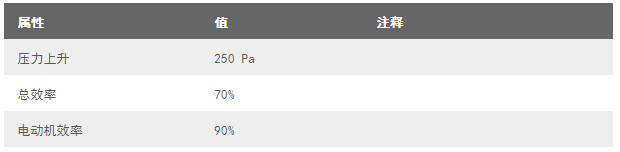

    默认冷水机组配置中的泵具有以下假定。


    冷凝回路

    冷凝回路使用冷却塔来向冷却水回路中的水冷式电冷水机组提供冷却水。

    所需对象

    冷凝回路必须具有以下属性。

    它必须具有附着到该回路的至少1个需求对象,如冷水机组或水源热泵(WSHP)。

    设计假定

    冷凝回路可以在两种模式下工作,如下所示。

    仅冷却冷凝回路

    当冷凝器仅具有与它连接的设备的仅冷却装置时,冷凝器在该模式下工作。

    仅冷却冷凝回路具有以下默认的温度假定。


    具有冷却和辅助热的冷凝回路

    冷凝回路包含可变冷媒流量(VRF)冷凝或WHSP时,冷凝器在该模式下工作。

    配置

    以下两个冷凝回路工作的每一个都有2种配置。

    仅冷却

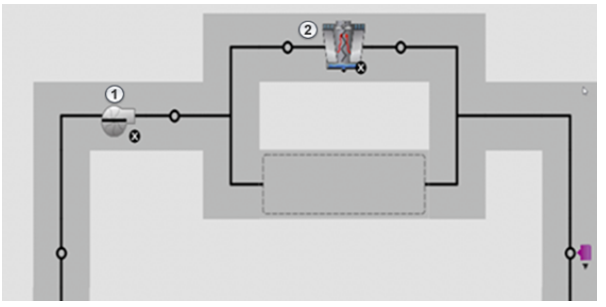

    1.泵

    2.冷却塔


    具有冷却和辅助加热的冷凝回路

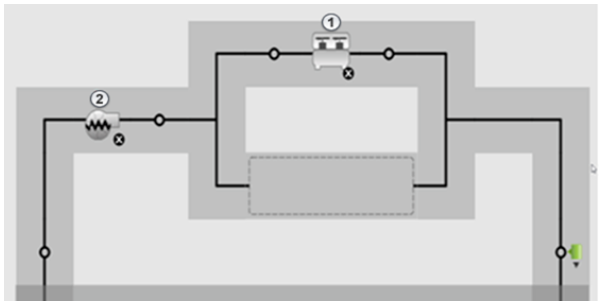

    1.泵

    2.锅炉

    3.流体冷却器

    泵

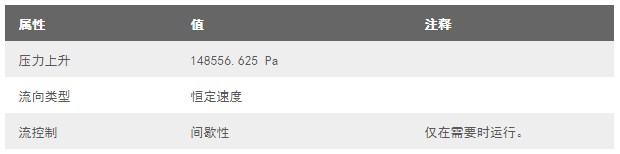

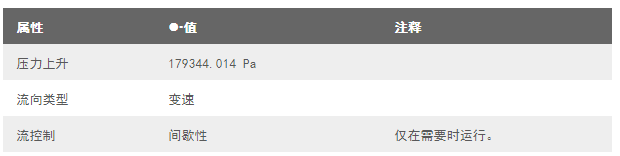

    泵具有以下假定。


    冷却塔

    泵具有以下假定。


    流体冷却器

    泵具有以下假定。


    锅炉

    泵具有以下假定。


    热水回路

    热水回路使用锅炉和变速泵提供热水。

    所需对象

    热水回路必须具有以下属性。

    它必须具有至少1个附着到该回路的热水盘管。

    设计假定

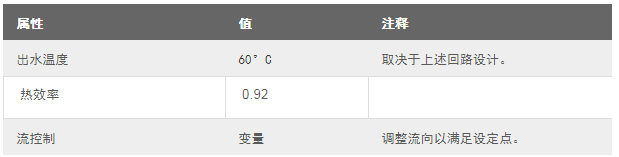

    热水回路具有以下默认的温度假定。


    配置

    热水回路由2个主要构件组成。

    1.锅炉

    2.泵

    锅炉

    锅炉具有冷凝式锅炉的典型工作温度。


    泵

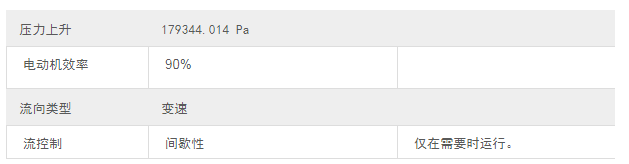

    当泵处于默认配置时,该泵具有以下假定。


    可变冷媒流量循环

    可变冷媒流量(VRF)回路具有VRF冷凝器。作为一个选项,冷凝器可能是“水冷却”,在这种情况下,它附着到冷凝回路。

    所需对象

    VRF回路必须具有以下属性。

    它必须具有至少一个附着到该回路的VRF风机盘管。

    设计假定

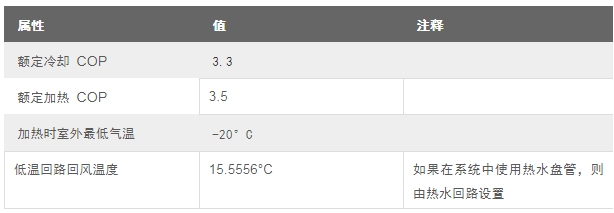

    VRF回路具有以下默认的温度假定。


    加热盘管

    加热盘管具有以下假定。


    辅助加热盘管

    这是效率为1.0的电阻盘管

    送风机

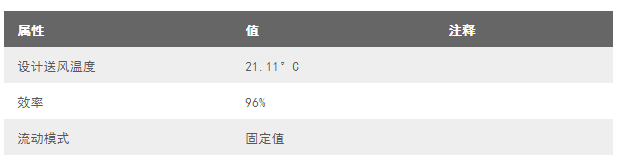

    送风机具有以下属性。
