Revit技巧 | Revit样板文件怎么制作?BIM技术回顾—Revit样板制作方案

发布于:2024-09-30 11:01:11
123人 分享

    文章来源:南师BIM中心

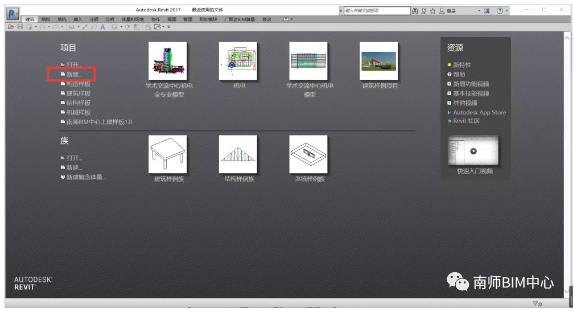

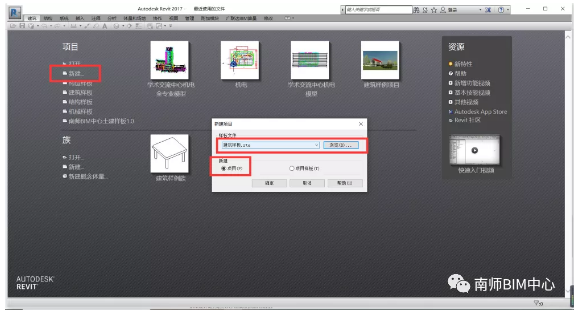

    1.首先打开Revit软件,点击新建按钮。

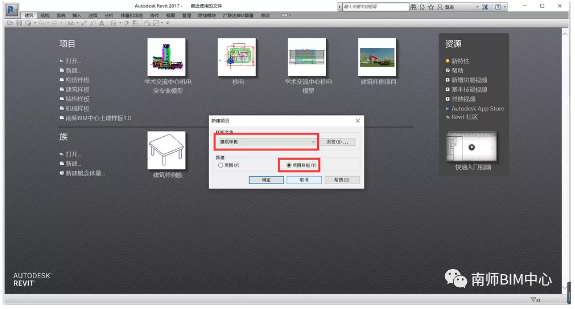

    2.在弹出的新建项目对话框中选择建筑样板文件,新建项勾选项目样板。

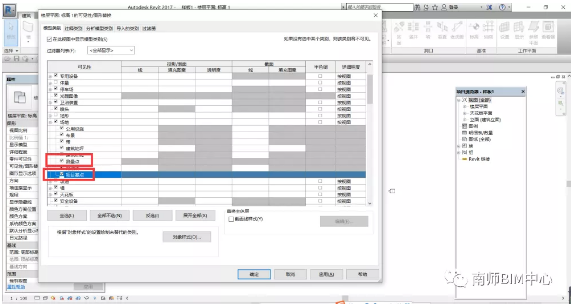

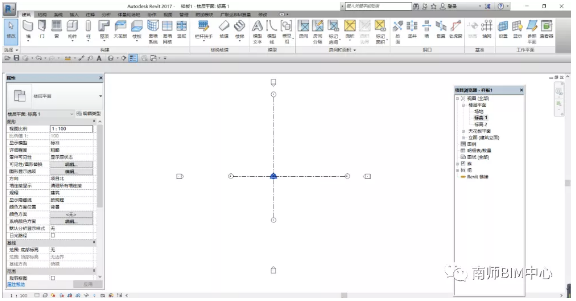

    3.打开样板后,双击vv打开可见性/图形替换对话框,勾选模型类别→场地里的项目基点和测量点。


    4.在此着重阐述一下测量点与项目基点的区别:一般来讲,测量点是整个项目的定位点,项目基点是单位工程定位点,一般选择A轴和1轴的交点。导入NavisWorks是以测量点为定位点。

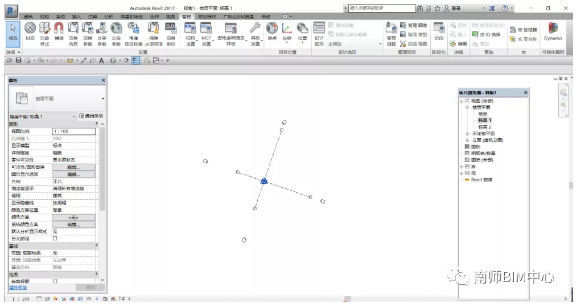

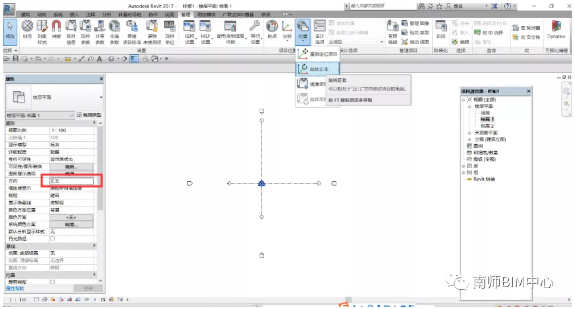

    5.视图属性的方向是把项目北变为正北,在管理选显卡中找到位置→旋转正北,以项目基点为旋转点,旋转到图纸中指北针箭头指示的方向,即为完成。


    6.需要说明项目北和正北只在平面视图里有区分,在三维视图和里面剖面里默认都是项目北方向的视图。在导入NavisWorks中是以正北方向显示视图。

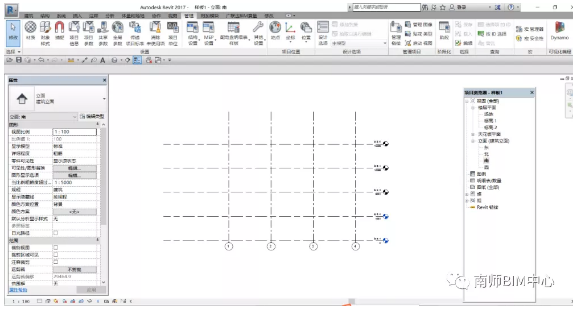

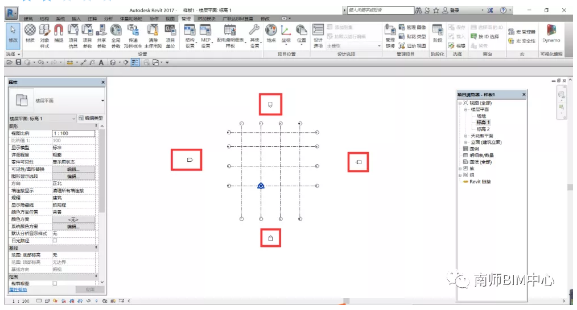

    7.把方向重新调回项目北,设置标高和轴网,把四个立面视图分别挪动到轴网的四周。标高分结构标高和建筑标高两种,结构标高适用于结构模型和建筑模型,建筑标高主要用于机电模型,一般采用建筑标高和结构标高差50mm的建筑做法。

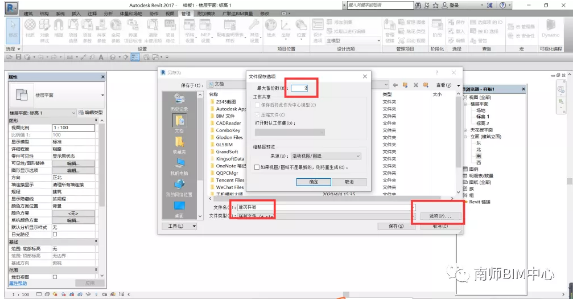

    8.点击保存,把新建的建筑样板保存到桌面,设置最大备份数为2。


    9.重新打开Revit软件,新建项目打开浏览在桌面找到做完的建筑样板,完成后即可开始搭建模型。
