CAD教程 | CAD绘制扳手的步骤

发布于:2024-11-17 08:30:01
140人 分享

CAD绘制扳手的步骤

CAD绘制扳手的步骤使用计算机辅助设计(CAD)软件来绘制扳手是一个相对简便和高效的方法。以下是CAD绘制扳手的一些基本步骤:1. 首先,打开CAD软件并创建一个新的绘图文件。选择合适的单位和比例,以便能够准确地绘制出扳手的各个部分。2. 接下来,绘制扳手的主要形状。使用CAD软件提供的线条、圆弧和多边形等绘图工具来创建扳手的轮廓。可以使用真实的尺寸或估计的比例来确定扳手的长度、宽度和高度。3. 为了增加扳手的细节,可以使用CAD软件提供的修饰工具来添加螺丝孔、握柄纹理和其他细节。可以使用绘图工具来创建这些形状,也可以导入已有的图像或图纸。4. 在绘制扳手的过程中,可以使用CAD软件的测量工具来确保各个部分的尺寸和角度符合要求。可以使用CAD软件提供的对齐工具来确保不同的部分之间对齐和平行。5. 当绘制完成后,可以对绘图进行进一步处理和编辑。可以根据需要调整线条的粗细和颜色,以使绘图更加清晰和易于理解。6. 最后,将绘制的扳手保存为CAD软件支持的文件格式,例如DWG或DXF。这样,就可以和其他CAD软件用户共享绘图,或者将绘图转换为其他格式,如PDF或图片文件。总之,使用CAD软件绘制扳手是一种高效且准确的方法。通过按照上述步骤进行操作,可以创建出符合要求的扳手图纸,并方便地对其进行编辑和分享。

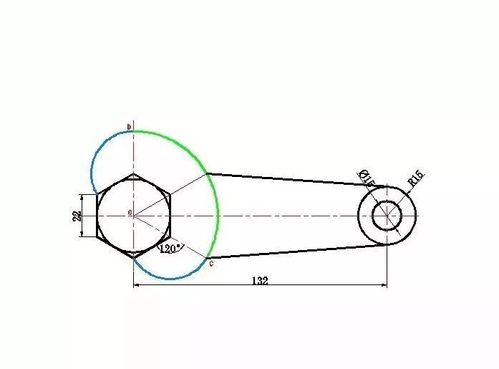

CAD绘制扳手的步骤
