对齐尺寸标注为REVIT视图专有图元，仅在其放置的视图中显示(平面或剖面视图)，对齐尺寸标注用于注释两个或两个以上的平行参照或两个以上的点参照之间的距离。、按tab键可以在图元不同参照之间进行切换。

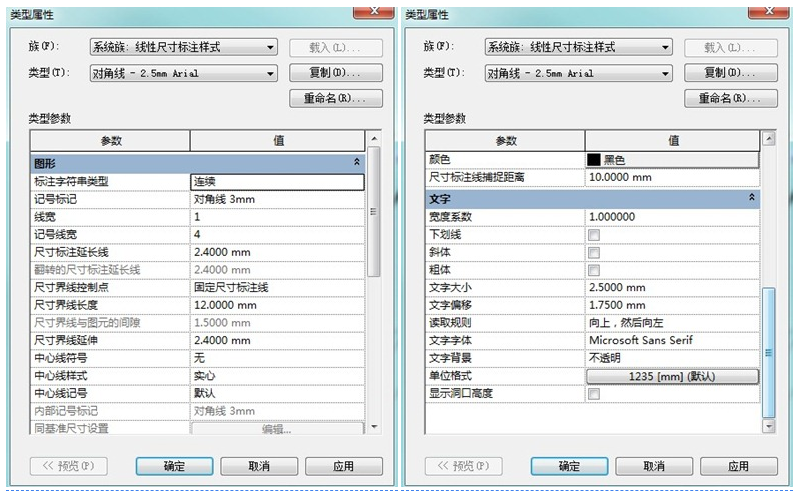

图形属性

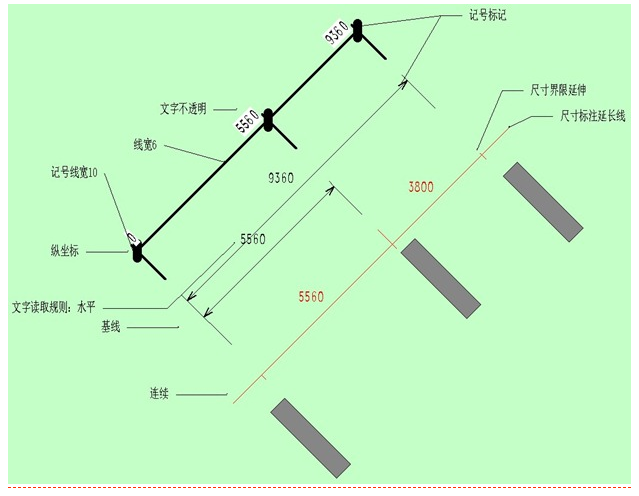

标记字符串类型决定两个以上连续标注的样式，有三个选项：连续，基线，纵坐标。不同样式效果如图所示；记号标记决定尺寸界限处标记类型，箭头，点或者对角线等；线宽用来设置尺寸标注线宽度值；记号线宽用来设置2中的记号标记的宽度，不同的记号标记类型对应不同的显示效果；尺寸标注延长线用来确定尺寸标注超出记号标记的长度，默认为0；翻转的尺寸标注延长线不知道什么意思
尺寸接线控制点用来控制尺寸界限形式，有图元间隙和固定尺寸标注线两个选项，该设置与尺寸界限长度和尺寸界限与图元的间隙两个属性相关联；尺寸界限长度用来设置尺寸线长度，该设置仅当尺寸界限控制点设置为固定尺寸标注时可用；尺寸界限与图元的间隙距离，该设置仅当尺寸界限控制点设置为图元间隙时可用。
尺寸界限延伸用来设置尺寸界限超出文字标注线的长度。
如果尺寸标记的图元具有中心线参照，将中心线作为尺寸标记的参照时(墙等)可用中心线符号、中心线样式、中心线记号属性设置其外观样式。
同基准尺寸设置属性仅当将标记字符串类型设置为纵坐标时可用，用来控制纵坐标标记的外观样式，控制文字对齐位置或文字方向等。
颜色用来控制标记尺寸线及标记文字的颜色。
尺寸标注线捕捉距离具体用途不明，说明文档中为“要使用此参数，请将“尺寸界线控制点”参数设置为“固定尺寸标注线”。设置了这些参数之后，即可使用其他捕捉来帮助以等间距堆叠线性尺寸标注。该值应大于文字到尺寸标注线的间距与文字高度之和。”实测将“尺寸界限控制点”设置为“图元间隙”时，该参数依然可用，更改其值，图纸中标注未做任何改变。
文字属性
宽度系数指定文字字符串的缩放比率；下划线、3斜体、4粗体单选框用来控制文字相应外观；文字大小指定标注字体字号；文字偏移控制标注文字与尺寸标注线的距离；读取规则用来“指定尺寸标注文字的读取规则”，实际为控制标记文字与尺寸标注线的位置关系；文字字体指定尺寸标注字体；文字背景控制尺寸标注文字标签是否透明。
单位格式点击属性后按钮即可打开长度单位设置对话框，可用设置数值单位、小数点个数、单位符号前缀等。在“管理-项目单位”中同样可以打开该对话框。
显示洞口选项“在平面视图中放置一个尺寸标注，该尺寸标注的尺寸界线参照相同附属件（窗、门或洞口）。如果选择此参数，则尺寸标注将包括显示实例洞口高度的标签。在初始放置的尺寸标注值下方显现该值”。
