    在搭建项目模型过程中，需要对各专业进行识别、区分以及控制各专业图元可见性等，好的过滤器使用习惯将会带给我们更高的工作效率、更好的软件体验。你知道设置过滤器的方法有哪些？下面我们就一起来学习设置Revit过滤器的几种常见方法。

    一、规则过滤器-系统类型过滤

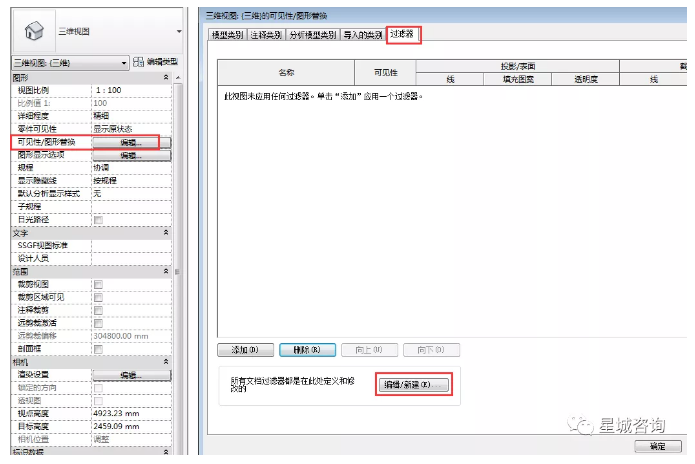

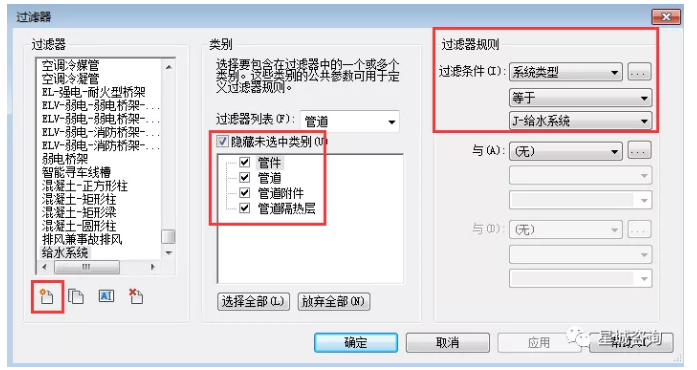

    点击属性面板中的“可见性”或者使用快捷键“vv”打开可见性面板，过滤器命令下编辑新建，新建过滤器，勾选类别，然后根据系统类型进行过滤（如图1~2所示）。

    图1可见性面板

    图2系统类型过滤

    二、规则过滤器-管径过滤

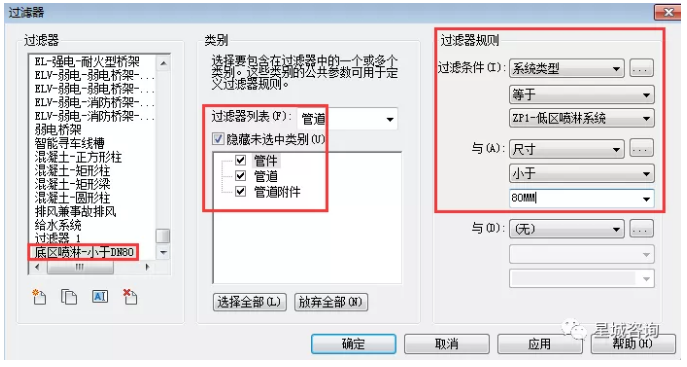

    有时机电系统较多、较复杂，需要隐藏一些小管径的管道，这时就可以通过过滤器来实现，在过滤规则中设置好需要过滤的尺寸即可（如图3所示）。

    图3管径过滤

    三、规则过滤器-类型名称过滤

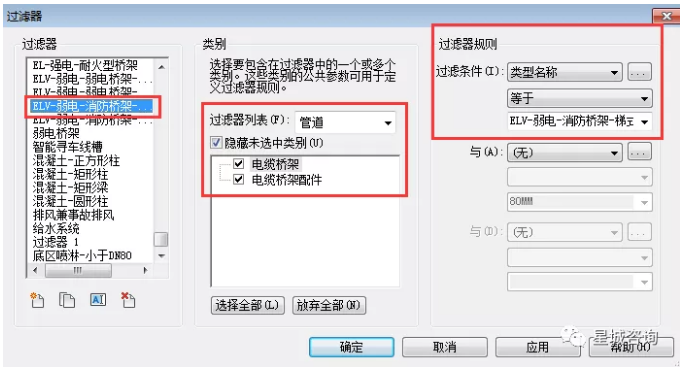

    在Revit中是没有桥架系统的，然而我们又需要对桥架进行系统的分类配色，这时就可以通过类型名称来进行过滤（如图4所示）。

    图4类型名称过滤

    四、规则过滤器-标高过滤

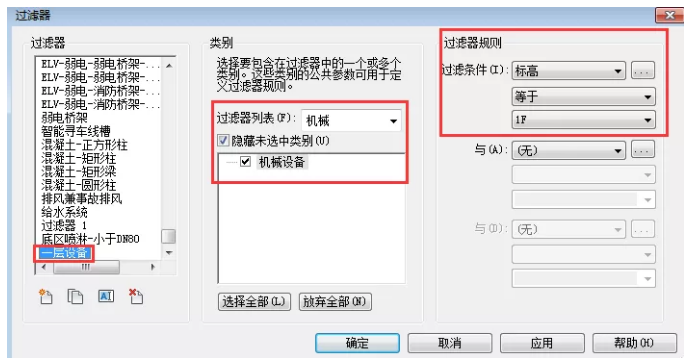

    首先编辑新建一个过滤器，命名为需要过滤的楼层及图元，如“一层设备”，其次勾选相对应的类别，最后过滤规则设置为“标高等于1F”（如图5所示）。

    图5标高过滤

    五、规则过滤器-楼层过滤

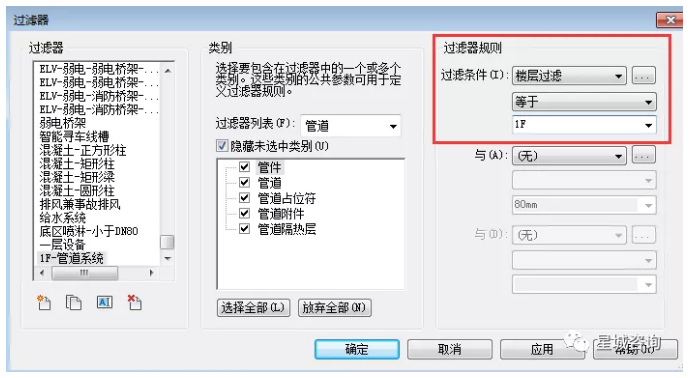

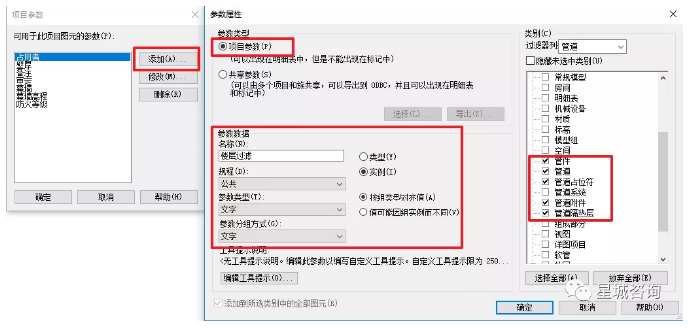

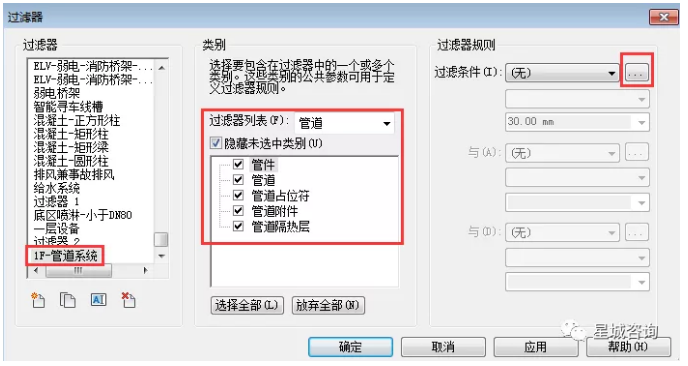

    管道的分层过滤，可以通过楼层过滤的方式来实现。新建过滤器，命名为“1F-管道系统”，勾选类别，点击过滤条件后面的按钮，添加项目参数，选中参数类型，对参数数据进行设置，勾选类别，点击确定，过滤规则为楼层过滤等于1F（如图6~8所示）。

    图6新建过滤器

    图7项目参数

    图8楼层过滤

    六、选择过滤器-选择集过滤

    对于部分区域图元的管理及可见性设置等，可采用选择集过滤，主要有两种设置方法。

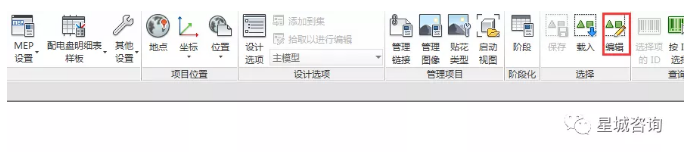

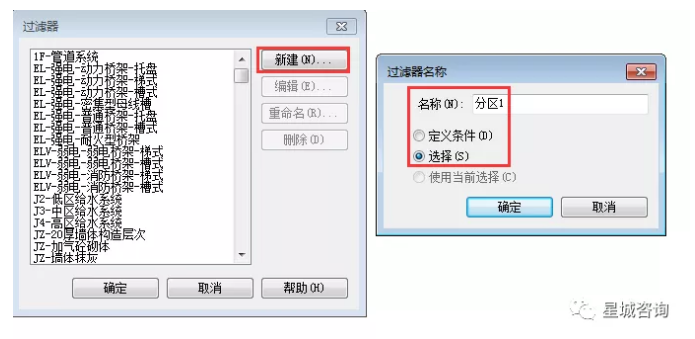

    方法一：点击管理选项下的编辑按钮，新建过滤器，选中“选择”按钮，点击确定，选择图元，选中部分为灰色显示，完成选择（如图9~11所示）。

    图9选择面板

    图10过滤器设置

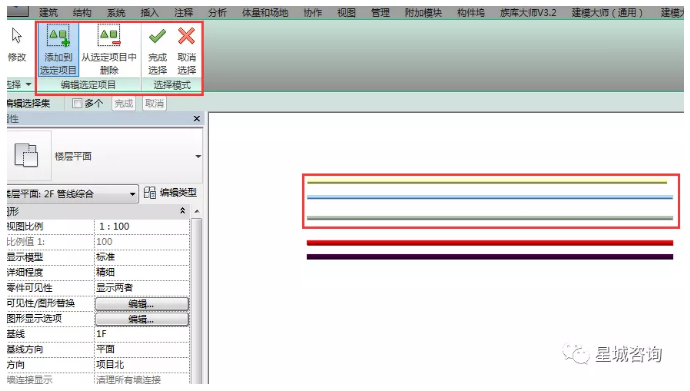

    图11选择图元

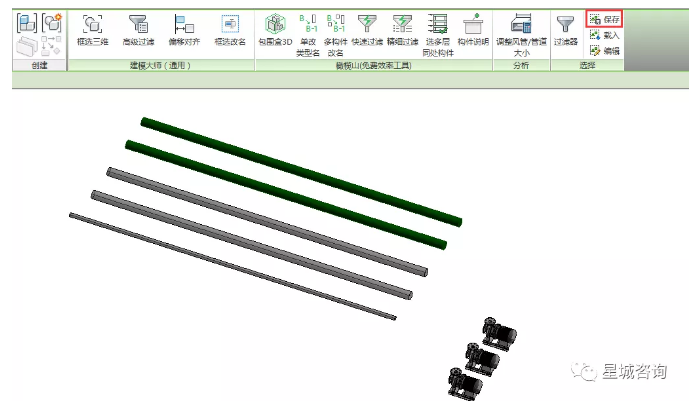

    方法二：选中图元状态下，点击选择面板下的保存，命名选择的内容，确定（如图12~13所示）。

    图12选择图元(保存)

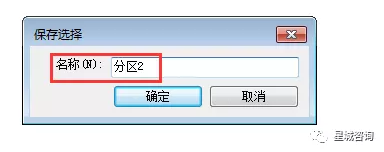

    图13保存选择

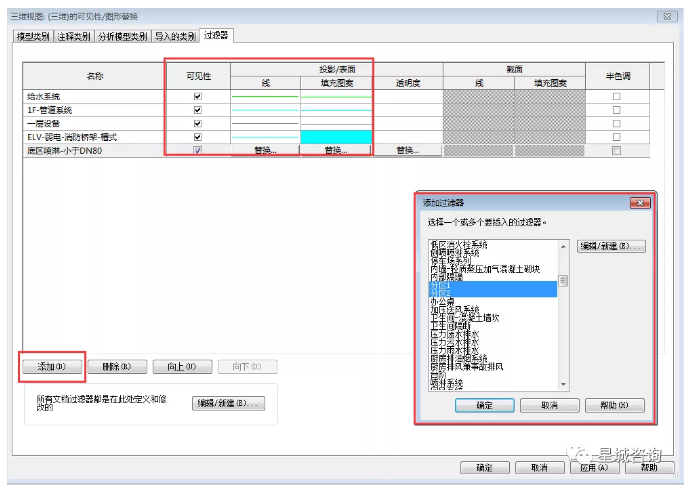

    最后打开可见性面板，过滤器选项下添加设置好的过滤器，就可以进行线型颜色的统一设置及管理（如图14所示）。

    图14“添加”过滤器
