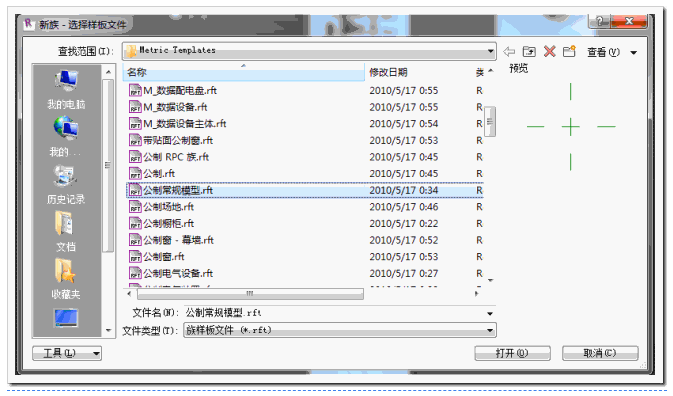

打开REVIT，打开菜单：新建→族，新建以“公制常规模型”为样板一个族文件，进入族编辑器。

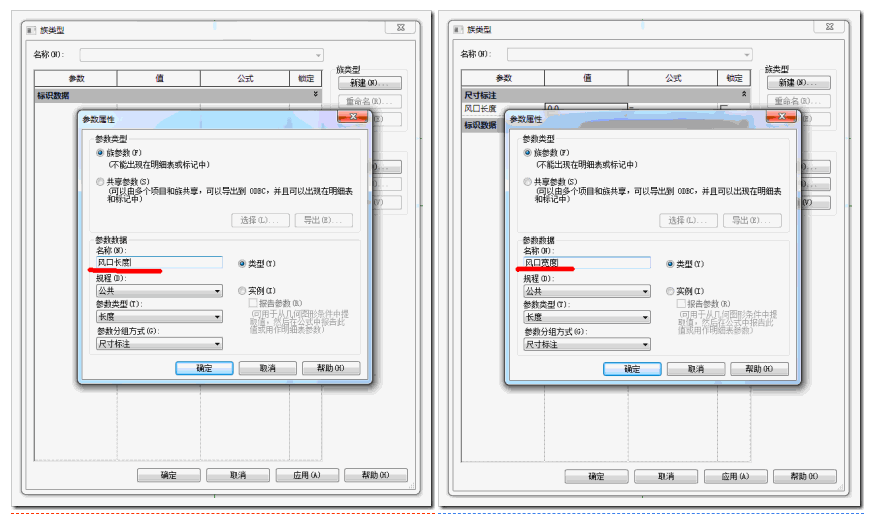

我们目的是创建参数化的“风口族”，我们需要至少风口长度和风口宽度两个参数，可根据项目需要由用户临时设置，还需要该风口能自动附着到风骨上，并且根据风管大小自动变换连接部件的大小。现给族添加两个控制风口大小的参数：风口宽度和风口大小。打开族类型对话框，在“参数”栏下选择“添加”，在参数类型对话框中输入”名称：风口长度“，其它项默认。同样的方法创建“风口宽度”参数。

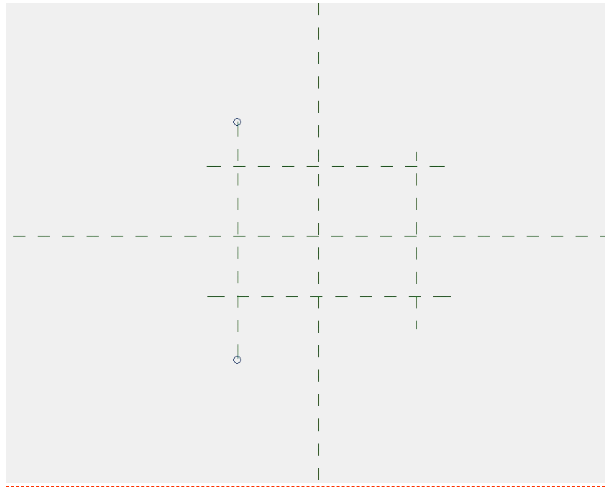

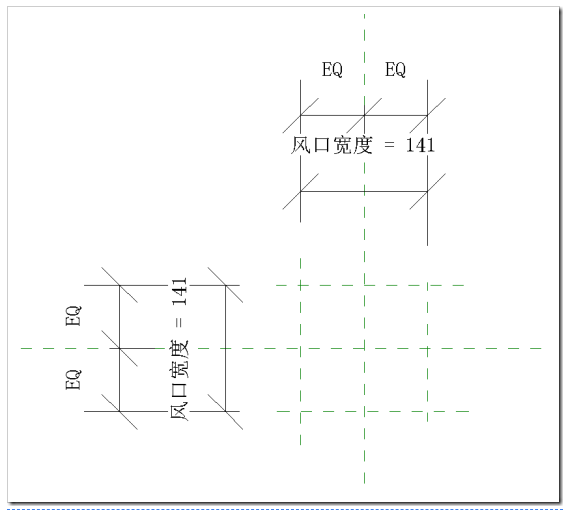

因为要创建侧送风风口，因此打开“前”立面视图，默认此视图中显示参照标高，可将其隐藏，防止误操作，并选中水平参面，将其锁定。默认有两个垂直的参照平面，在分别在这两个参照平面左右上下添加一个参照平面。并对其进行标注，注意用EQ命令将其它们以中心参照面平分。
1、将上下两个长度标注指定给“风口长度”和“风口宽度”两个参数。

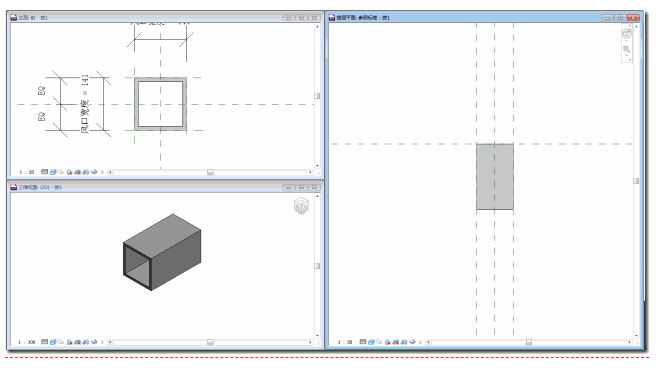

用此四个参照面围城的矩形创建一个拉伸，边框厚度暂定为10mm，注意将外边锁定在对应的参照面上，确定风口的基本外形。平面视图，前立面视图和三维视图分别如下。

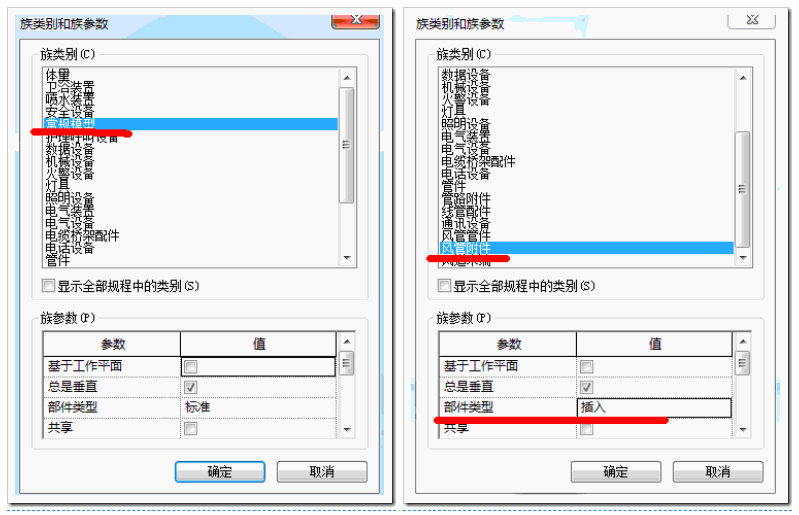

能够自动插入到风管的只有“风管管件”的族类型，因此，为了将风口能够自动插入到风管中，需修改默认的族类型。族编辑器中默认打开“默认标高”平面视图（也是默认的工作平面），因为需要创建“风口末端”类型的族文件，因此需要修改族类型。打开族类别和族参数对话框，可以看到当前默认的族类别为“常规模型”，因为样板文件我们选择的是公制常规模型，将其类别改为“风管附件”。并将部件类型给为“插入”。

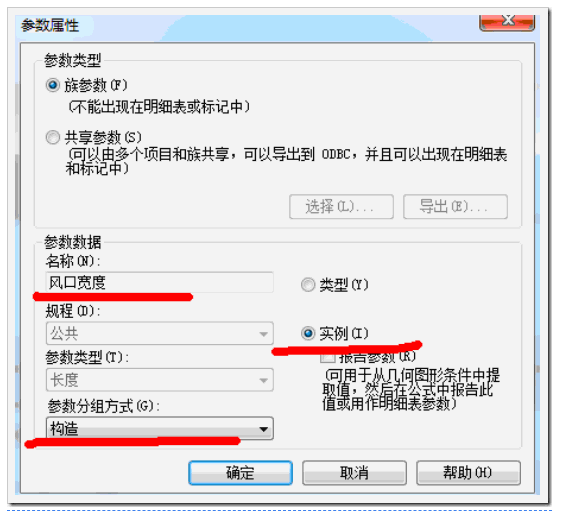

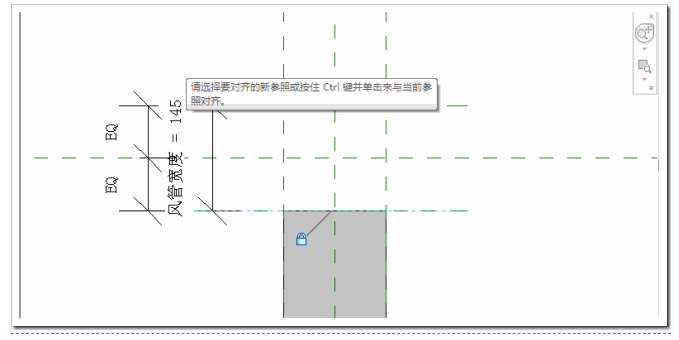

现在来创建一个风口和风管的连接部件。在平面视图中再添加两个参照平面。并添加一个风管宽度的实例参数，为了跟风口宽度和风口高度两参数有所区别，将其分组方式设置为“构造”。并将刚才创建的拉伸的一边锁定在下最下边参照面上。

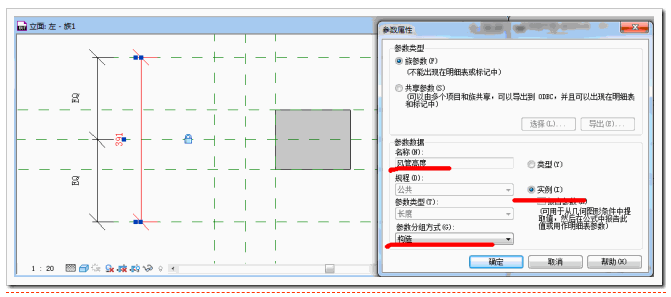

同样在前里面视图中添加两个参照面，并添加风管高度实例参数。
风口添加一个厚度数量，控制风口伸出风口的长度。

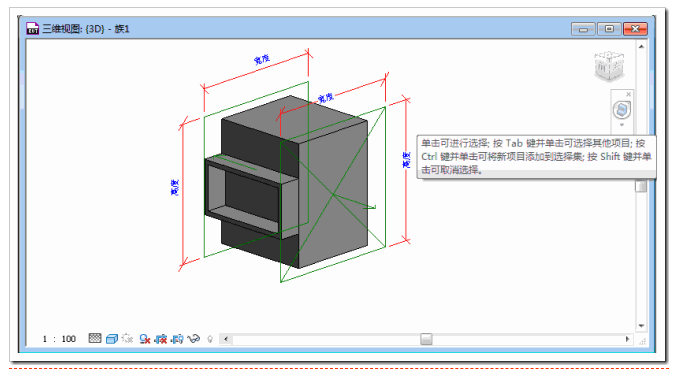

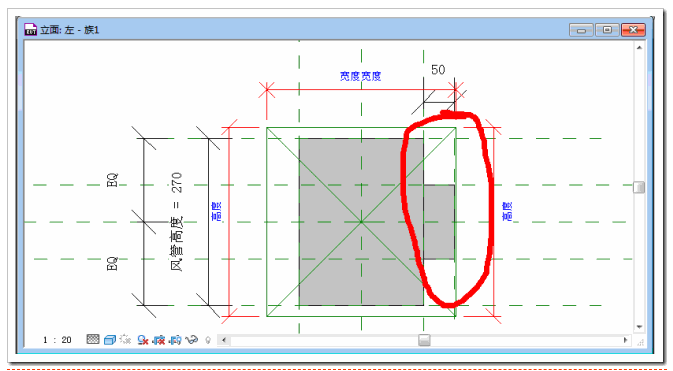

在左里面视图中创建一个拉伸，并将边框锁定在对应的平面上。给刚创建的拉伸添加风管连接件。将风管高度和风管宽度与风管连接件相关联。

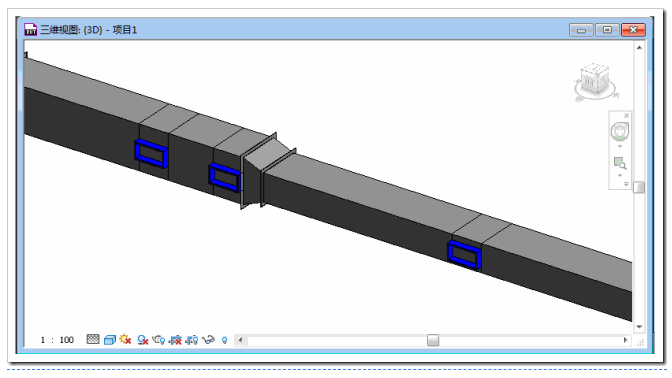

载入到项目中进行测试。

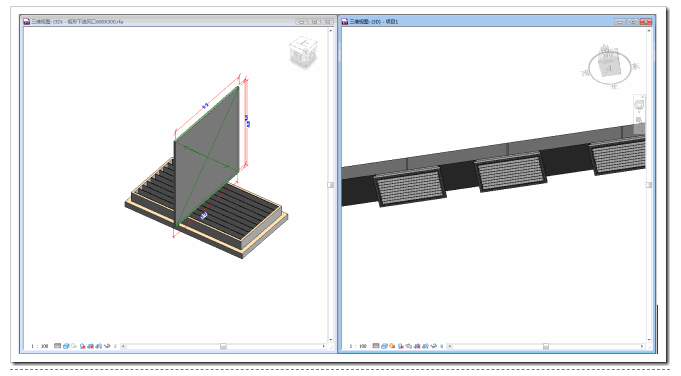

使用自适应阵列给风口添加栅格，并添加材质参数，方便在项目中控制其外观，最终的族如下所示。
