本幕墙位于建筑工程学院办公楼主入口，该幕墙特点是弧线型，设置有双开门和推拉窗，结构较为简单，建模难度一般，如图1所示。现将模型的创建过程整理如下：
图1实际幕墙照片
（1）以“建筑样板”新建项目；
（2）先创建实体墙

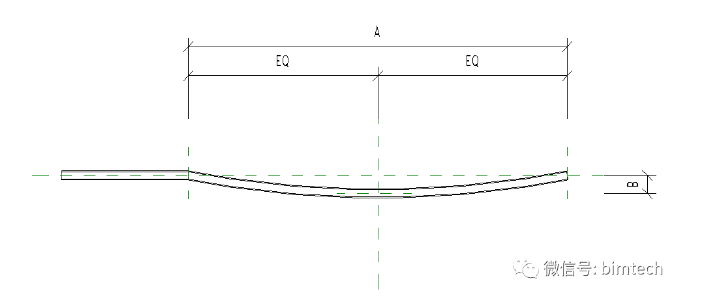

实体墙属性：面层(25mm)+核心层(结构200mm)+面层(25mm)；A=12000mm，B=500mm，直线墙段尺寸自拟，面层颜色均为白色，实体墙平面图如图2所示。
图2平面图
（3）创建幕墙
打开幕墙属性中的“自动嵌入”，并通过类型属性中的“网格布局”给出合适的网格，然后删除多余的网格线，如图3所示；
图3网格示意图
（4）布置竖梃
在类型属性中，将垂直竖梃和水平竖梃均布置为“矩形竖梃:50x150mm”；
（5）置入门窗

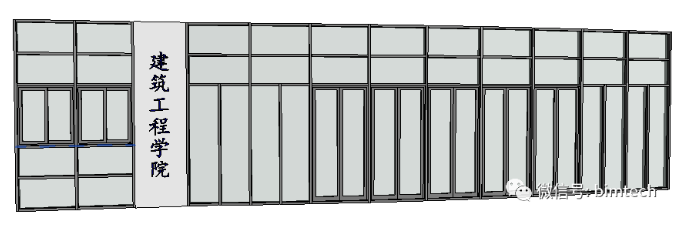

鼠标放在网格附近，利用TAB键选择玻璃嵌板，然后载入对应的门或窗嵌板，即可得到图4所示的最终模型。
图4最终模型图
补充：也可以通过构建面板中的“幕墙网格”和“竖梃”功能，手动创建网格和竖梃，如图5所示。
图5“幕墙网格”和“竖梃”图标
（作者：郎?）
