    Revit里面有单独的【老虎窗】功能，那么老虎窗是如何创建的呢？下面我为大家进行讲解.

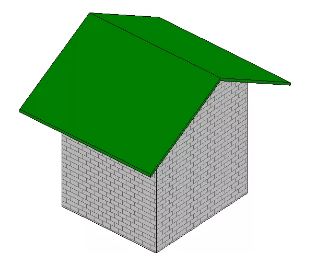

    首先绘制一个如下图模型，作为老虎窗的载体，如图1

    图1

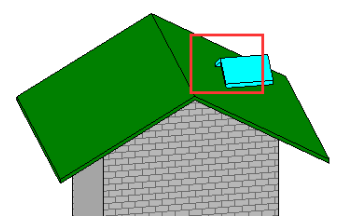

    在建筑选项卡种选择【屋顶】-【迹线屋顶】，在绘制一个小的斜屋顶，如图2

    图2

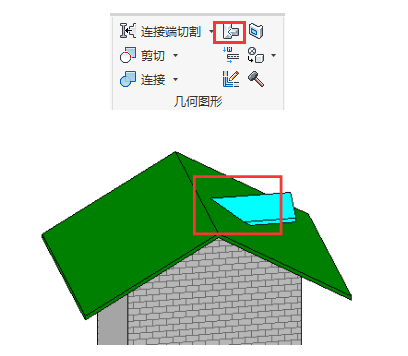

    此时两个屋顶是没有关系的，这个时候我们要用到修改选项卡里面的【连接屋顶】功能，是两个屋顶连接在一起如图3：

    图3

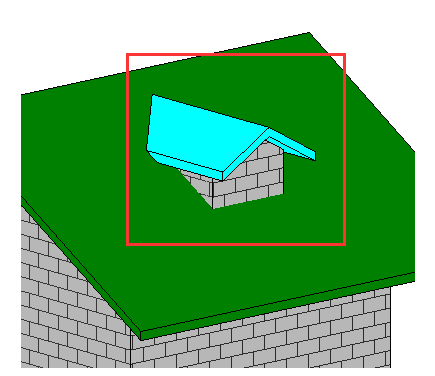

    接下来在蓝色小屋顶三面分别画上墙体，并附着，如图4：

    图4

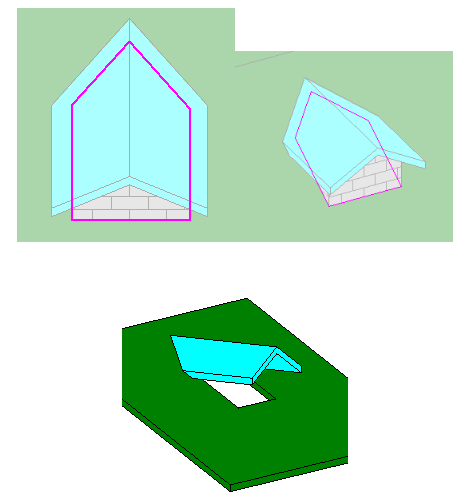

    然后，在建筑选项卡找到【老虎窗】命令，首先选择要被老虎窗剪切的屋顶（绿色大屋顶），再点击两屋顶相交处，最后依次拾取三面墙侧面，定义出洞口边界，在用修剪命令修剪边界线为封闭区，打钩完成老虎窗洞口的创建。如图5

    图5

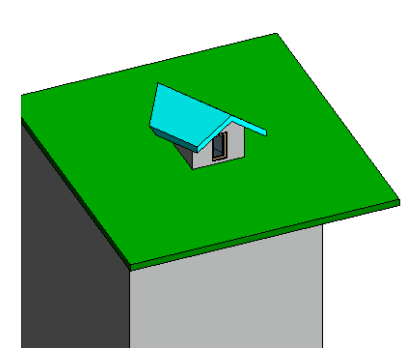

    最后，把老虎窗处的三面墙体调整到大屋顶的位置上，便完成了创建，如图6

    图6
