Revit中绘制天花板，可通过自动创建天花板、绘制天花板进行，天花板造型还需要通过编辑材质、添加材质等操作实现。现来教您快速绘制天花。

    01、编辑天花板材质

    1）自动绘制天花板，选择天花板选项卡，属性栏中的限制条件选择标高一，目标高的亮度偏移输入天花高度；

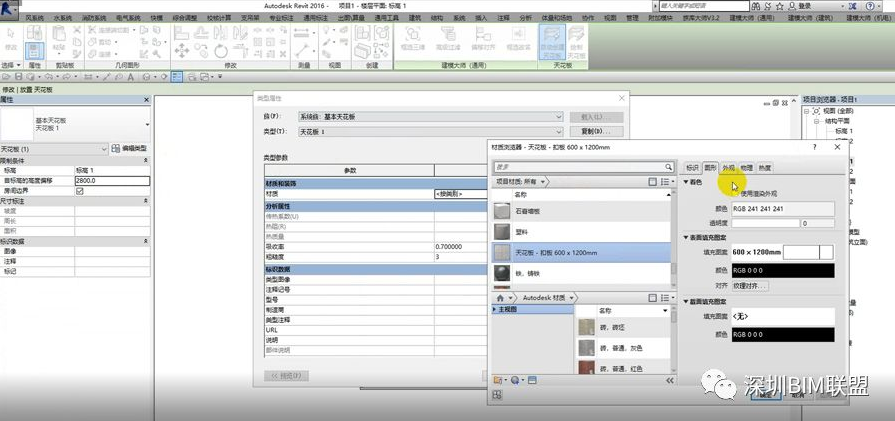

    2）点击“编辑类型”，在类型属性中，“类型参数”里的材质，选择天花板材质。图形处可选使用渲染外观，点击确定。

    02、添加天花板材质

    1）将鼠标放在房间区域上，单击鼠标，这样就可以在天花板平面查看天花板；

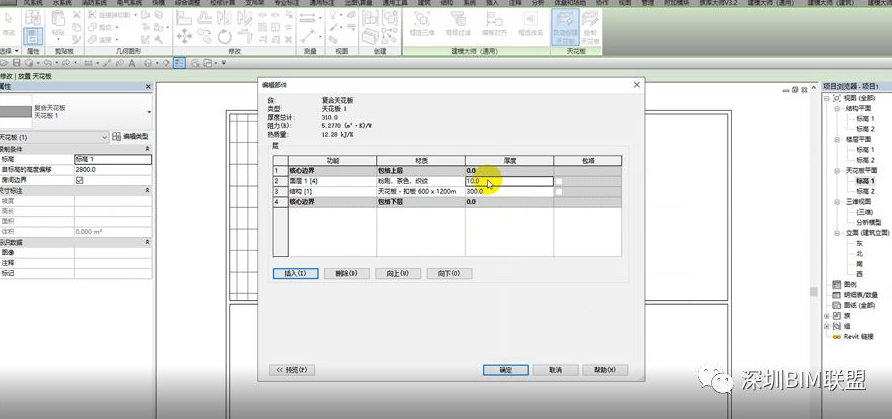

    2）使用复合天花板，在编辑部件中，插入结构，为天花添加材质，加入10厚面层。

    03、手动绘制天花板

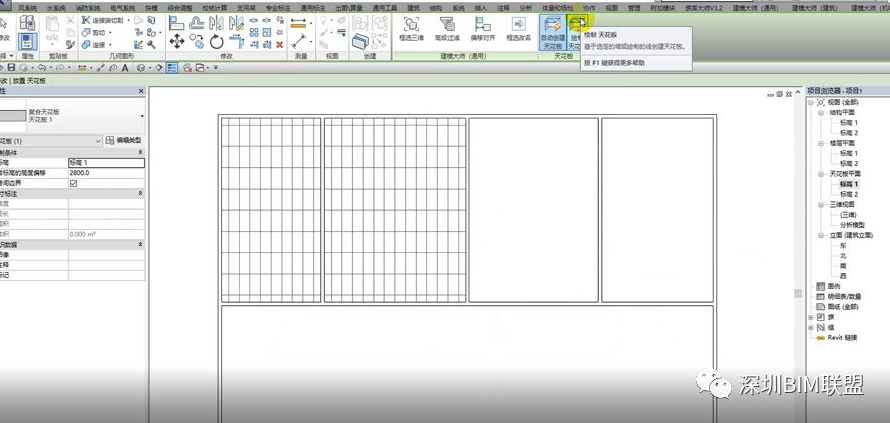

    1）手动绘制天花板，选择天花板选项卡中的手动绘制，在界面直接手动画出天花板；

    2）点项目栏中的边界，框选房间边界，天花板同样绘制好了。

    04、修改天花板厚度

    1）点击天花板修改天花板厚度；

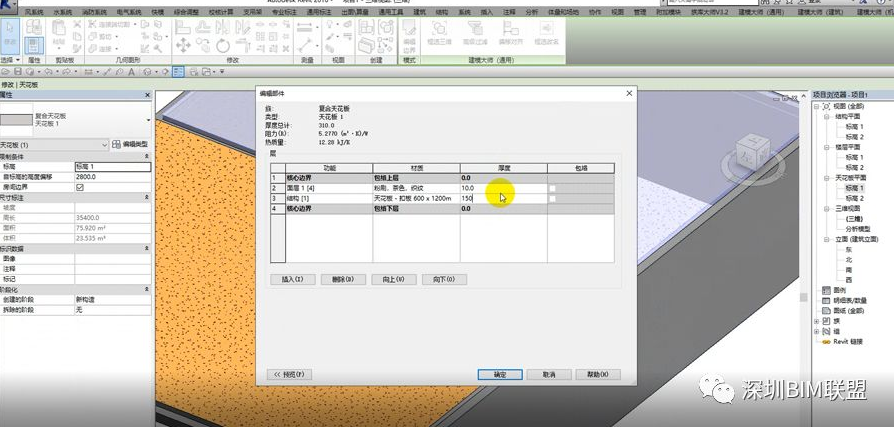

    2）点编辑类型，在类型属性的类型参数下结构处，点编辑，弹出编辑部件，修改天花板的厚度，这样是完成了天花板的绘制。

    以上是绘制天花板的具体操作步骤，你学会了吗？关注我们，学习更多BIM知识。
