可以根据特定值或值范围，将颜色方案应用于楼层平面视图和剖面视图。可以向每个视图应用不同颜色方案。

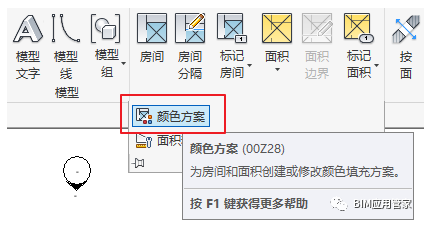

1、“建筑”选项卡“房间和面积”面板下拉列表（颜色方案）。且使用颜色方案，必须先在项目中定义房间、面积、空间、分区、管道或风管。

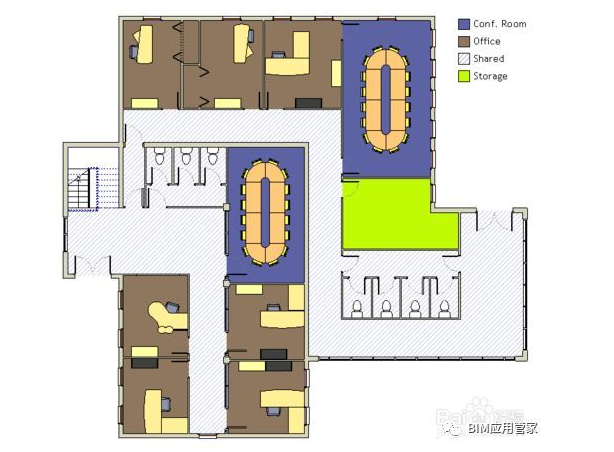

2、下图显示了一个带有颜色方案的平面视图，该颜色方案使用了为每个房间定义的特定值（例如，作为房间的“部门”参数值的办公室和储藏室）。
3、下一图也显示了一个带有颜色方案的平面视图，其中颜色方案是按照值的范围（在本例中，指方形建筑面积）应用的。
颜色填充图例
注释选项卡下，"颜色填充图例"
单击“修改|颜色填充图例”选项卡“方案”面板（编辑方案）。

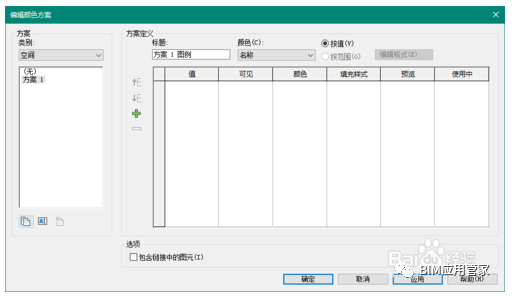

在“编辑颜色方案”对话框中，选择一行并单击或在列表中向上或向下移动值。这些选项只在选择了“按值”时才可用。
注：修改项目的顺序时，所有使用颜色方案的项目视图均会受到影响。
颜色方案可将您指定的房间和区域颜色应用到楼层平面视图或剖面视图中。可向已填充颜色的视图中添加颜色填充图例，以标识颜色所代表的含义。

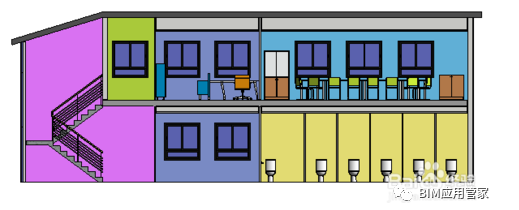

关于在剖面视图中使用颜色方案
