Q:如何创建四个正立面以外的其他角度立面视图？
我们都知道，在Revit中，视图符号和视图都是相互关联的，默认的平面视图中有着东南西北四个立面符号，就对应于项目浏览器中的四个正立面视图。当我们需要创建其他角度的立面视图时，有以下三种方法:
方法一：对齐墙放置
在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“立面”命令（如图40所示），移动光标到要创建立面的墙旁，会发现立面符号始终与墙保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图40中新增的“立面1-a”）。
方法二：对齐轴线或参照平面放置

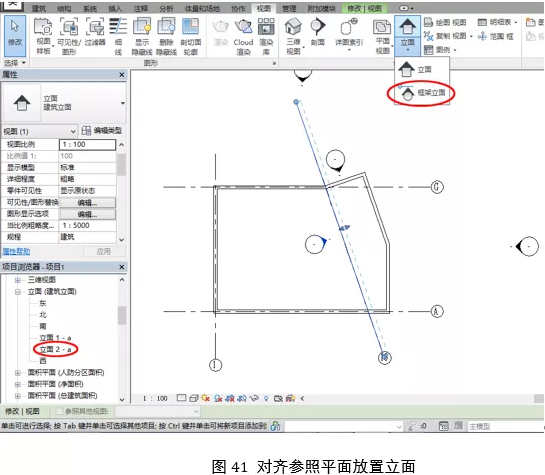

在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“框架立面”命令（如图41所示），移动光标到要创建立面的轴网或命名的参照平面旁，会发现立面符号始终与轴网或参照平面保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图41中新增的“立面2-a”）。
框架立面会以轴号或参照平面名称为相关基准，其“远裁剪偏移”值较小。
方法三：放置后旋转

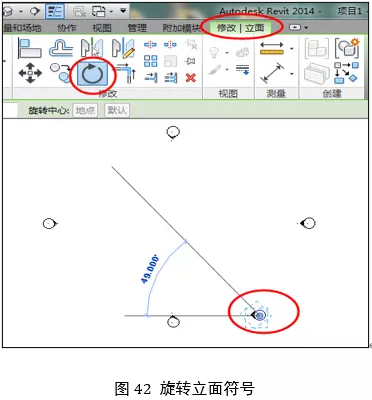

当要创建一个固定角度的立面，或是没有墙或轴网参照，可以先用“立面”命令放置一个立面符号，之后再用工具栏的“旋转”命令，旋转到合适的角度（如图42所示）。或是点选立面符号的圆，拖拽出现在圆旁的“旋转”图标，立面符号也会旋转。
