Q1:如果轴线不是单一线段，而是由多条线段组成，该怎样画？
当轴线不是由一段弧线或一段直线而是由多段线组成的折线时，不能直接点击轴网下的绘制线命令，要先点击旁边的“多段”按钮（如图28），进入多段线的编辑模式，再开始绘制。

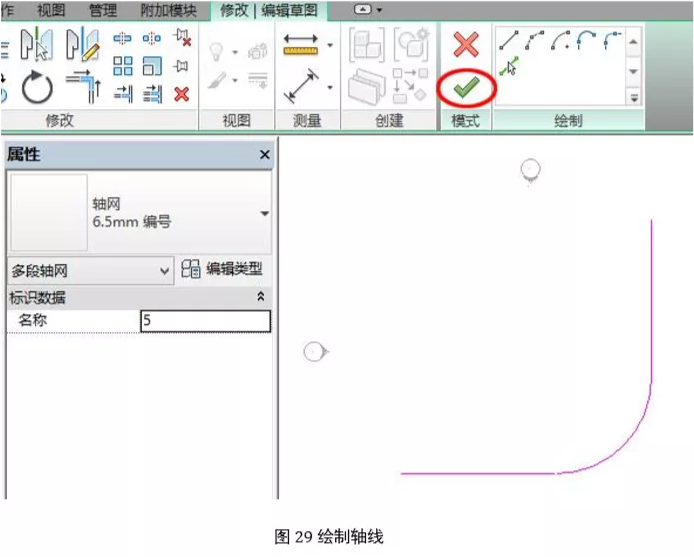

注意此时的编辑模式为一个二维线条的绘制状态，绘制出的轴线为粉红色的实线段，绘制完成后需要单击完成（如图29），退出编辑模式。
此类轴线的功能与单线式轴线基本一致，只是在修改时，要比单线式轴线多一项“编辑草图”，需进入草图编辑界面，修改轴线形状或轨迹，完成后再退出即可。
Q2：Revit有类似AutoCAD的UCS（用户坐标）功能吗？
Revit可通过工作平面来实现类似AutoCAD中的UCS（用户坐标）功能。具体方法如下：
1)选择功能区：“工作平面>设置”；
2)在绘图区域选择工作平面：将光标移动到绘图区域上，高亮显示可用的工作平面。单击选择高亮显示的工作平面，如图21；
3)设置完成后，需要显示工作平面来检查工作平面设置的状态。单击功能区“工作平面>显示”，设置的工作平面将以青色显示，如图22；
设置好工作平面后，您可以在当前活动的工作平面上进行相关的工作，例如创建一个圆柱体，如图23。
