Q:如何创建折线剖？

    在Revit中，剖面视图是和剖面线符号相关联的。要创建折线剖，我们要用“剖面”命令先创建直线剖，然后再在直线剖的基础上生成折线剖。

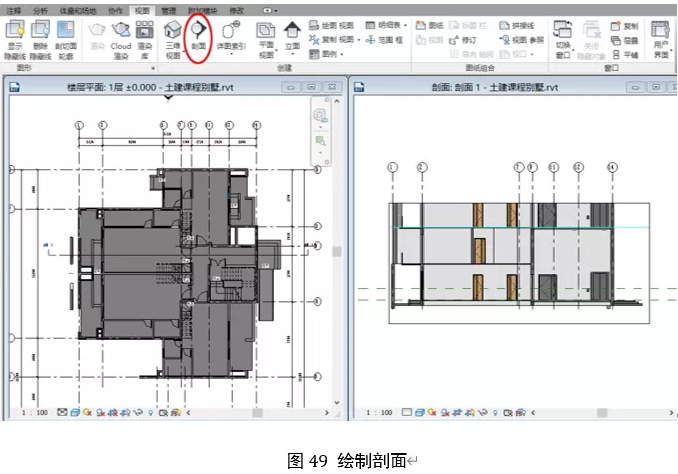

    以优比土建课程的别墅案例为例，如图49所示，我们先用“视图”面板下的“剖面”命令，在平面视图中绘制直线段的剖面线，即可生成一个“剖面1”视图。

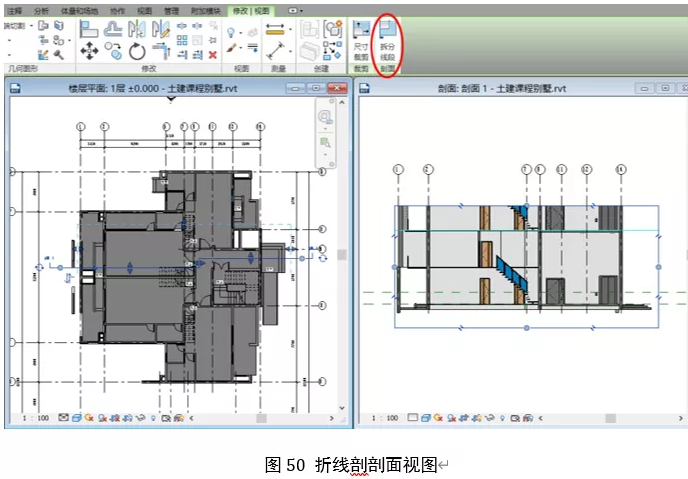

    然后，选择剖面线，单击“修改”面板上的“拆分线段”命令（如图50所示），光标会变成一把小刀的样式，移动光标到要拆分的位置单击，将剖面线拆为两段。光标变成移动箭头的样式，将光标靠近要移动的剖面线段，拖拽到所需的剖切位置，再次单击放置即可。如图50中，平面视图中的折线剖创建好后，“剖面1”已自动更新为折线剖剖面视图。

    对于折线剖，同样可以和直线剖一样，拖拽相应部分的蓝色双三角等标记，调整剖面的视图范围。

    Revit目前无法创建沿曲线展开的立面/剖面，只能手动绘制，或将多个立面/剖面拼接起来模拟展开的效果。
