在REVIT模型中应当放置机电管线支架，以指导施工。

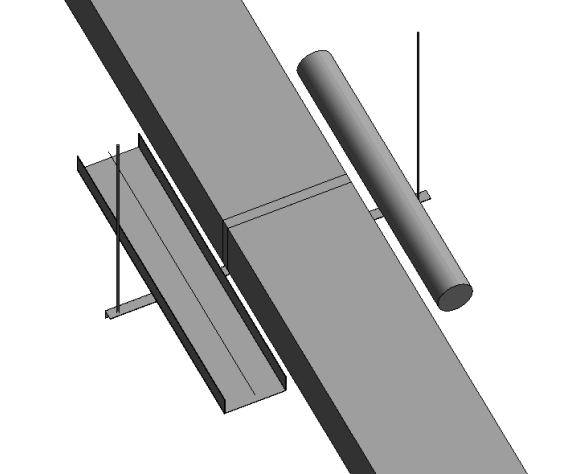

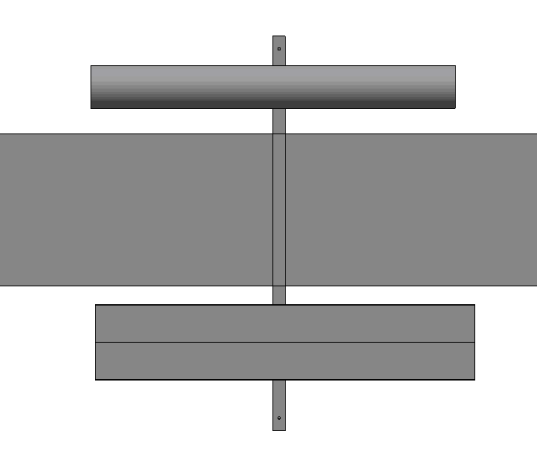

创建机电管线支架族的创建两种思路，一种是在MEP中创建基于机电管线的族，风管附件，水管附件等，因为风管一般为建筑中占用空间最大的管道类型，因此不妨创建一个类型属性为“风管附件”的吊杆支架族，将其载入到项目中，直接将其“安装”在风管上。可给吊杆，角钢等的长度设置“实例参数”，方便项目中进行调节。
这样的支架族方便使用在有机电管线的地方可以直接插入，因其附着在机电管线上，当后期对管线进行修改时，比如进行移动等的操作时，该类型的支架能自动变更，缺点就是不方便控制，灵活性太差，在只有电缆桥架的地方，该方式无法实现，因为没有基于桥架的附件，该方式也与实际安装方式不符。
另一种思路就是创建基于常规模型的族，该族在项目中是孤立的，不能跟着管线一起变动，一旦机电管线进行了调整，每个族实例要单独调整。
这两种方式都是事先定义了吊架的样式，在一些需要特殊支架的地方估计不能使用。

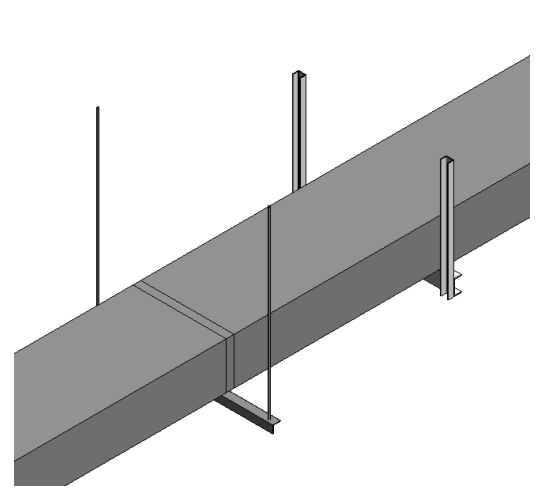

还有一种方式就是利用“结构框架-热轧槽钢”替代支架族，因为梁只能在REVITSTRUCTURE中创建，在REVITMEP中不方便使用(在REVIT2013中不存在该问题)，调节起来也不方便；单独创建角钢或者槽钢族(五金手册中对角钢槽钢的各个参数有详细的说明)的项目与跟实际施工中一样，将独立的槽钢或者角钢拼接成需要的支架样式，这样不管需要什么样式的支架都能组合出来，这是一种最符合实际情况的支架创建方式。
