Revit对齐工具用来将一个或多个图元与选定图元对齐，比如建筑建筑时可以将梁、墙、柱等对齐到轴网，或者其它类似的图元的对齐，可以对齐同一类型的图元，或者不同类型族间的对齐，可以在二维视图、立面视图和三维视图中对齐图元，在三维视图中，可以将墙的表面填充图案与其它图元对齐。

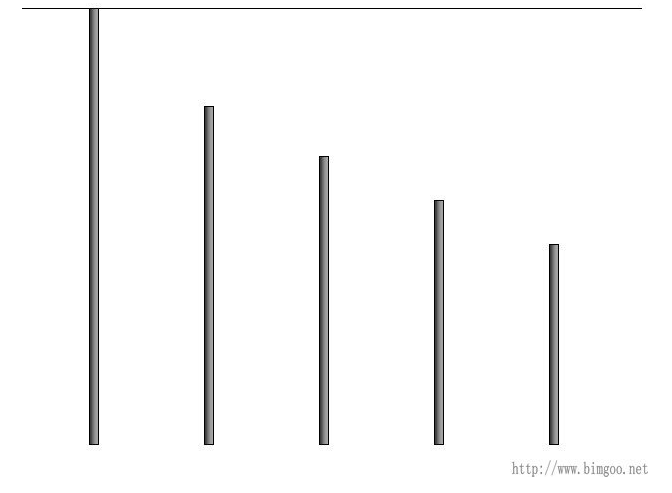

激活“修改》对齐”工具，选择一个图元的边线，再单击另一个图元的边线，那么第二个图元将对齐到第一次选择的边线，如果需要将多个图元对齐到同一个位置的情况应该怎么做呢，比如下图中将右边四根稍短的官道顶部全部对齐到上部模型线？是否需要分别使用四次“对齐”命令分别将四根管线单独对齐呢？

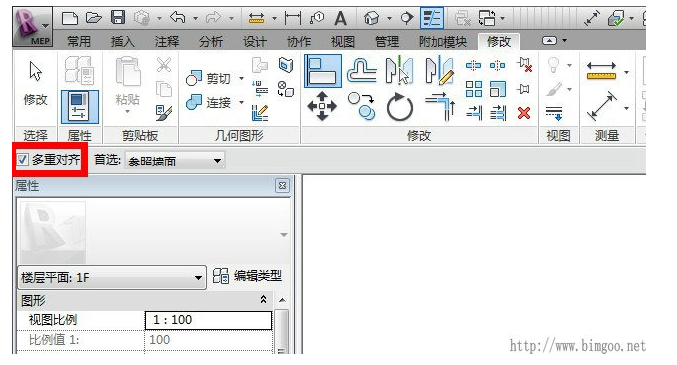

Revit的对齐工具提供了”多种对齐“方式，在激活“对齐”命令的情况下，Revit属性栏有一个“多重对齐”的单选框，勾选该项，能够将多个图元对齐到同一个选定图元。

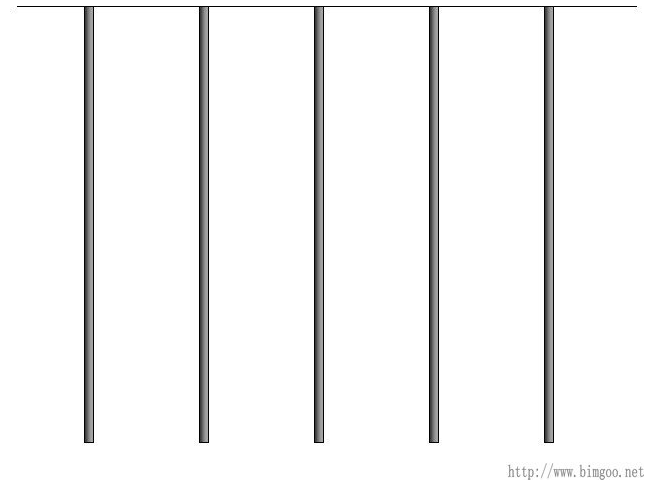

在上面的问题中，就可以激活对齐命令，勾选“多重对齐“属性，点击那个模型线，然后分别四根需要对齐的管线顶部，那个四根管线即可快速的对齐到模型线。
Revit默认该属性没有勾选，可将其勾选，以后使用对齐命令即可直接多重对齐。
