在Revit平面视图中，模型显示范围控制主要有“视图范围”，“基线”，裁切框等。
视图范围属相用来控制模型的纵深范围：顶，底和剖切面；“基线”用来向视图中添加一个剖切面，显示相邻的不同楼层间的相互关系，“基线可以设置到当前视图标高的上方或下方；裁切框用来划定一个平面视图的显示区域，当勾选“裁切视图”时，位于裁切框内的模型才能显示出来，取消勾选“裁切视图”，裁切框将视图作用。
实例分析
现在项目中有两个标高，标高1和标高2，间距4米。
在标高1平面视图中添加了四面墙(基础标高1，直到标高2)，DN200管道，基于标高1，中心偏移3000。

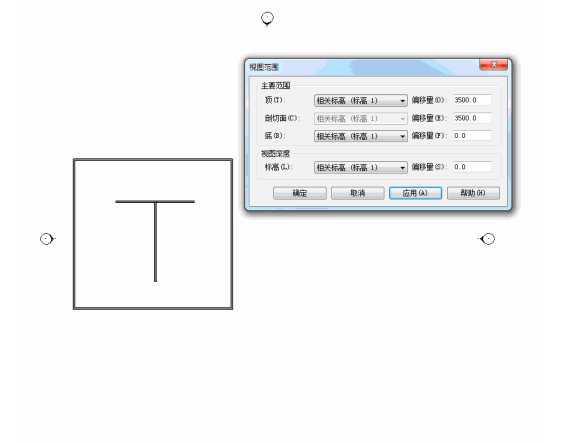

管道标高3000，位于视图范围中“底面”和“剖切面”范围内，因此在标高1平面视图中可以看到“管道”。

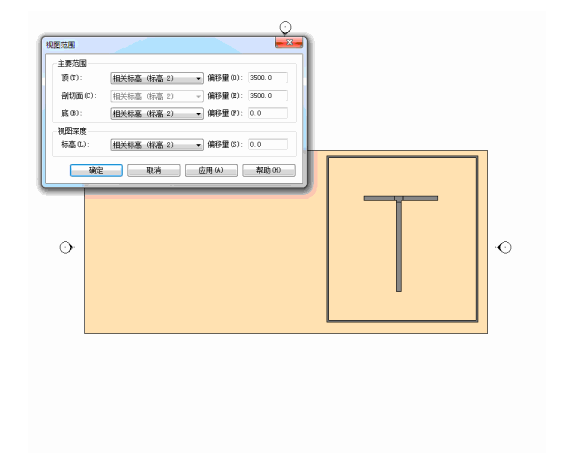

风管中心标高3000，位于标高2视图范围中“底面”和“剖切面”范围内，因此在标高2平面视图中同样可以看到“风管”。
从标高1的“视图范围”中看到，其视图范围为“底：标高1”至“顶：标高2偏移3800”，而标高2中的风管(基于标高2，中心偏移3000)同样位于标高1的视图范围内，但是该风管却高于标高1“视图范围”中的“剖切面”，在标高1平面视图中不能看到该“风管”。
简单理解，平面视图的纵深范围就是“底”和“剖切面”之间的区域。位于该区域内的图元都能显示出来。

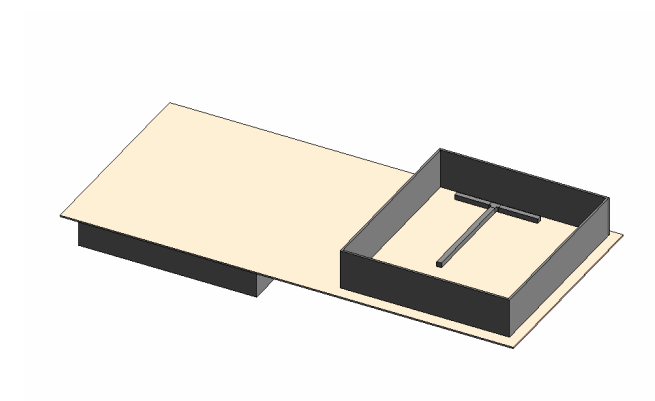

三维视图如下。
一般情况下，我们只需要看到单独一个层面上的模型即可，在某些情况下，比如，建筑分区，不同区域标高不统一或建筑有降板或者升板的情况下，我们可能需要知道一个层面的上层或下层的建筑布局，这种情况下，可以通过一些设置，达到目的。
假设，现在需要在标高1平面视图中显示标高2中的图元(比如风管)，可以通过向标高1平面视图中添加一个“平面区域”的方式来显示标高2中的“风管”。
关于“平面区域”请查看Revit相关帮助文档。

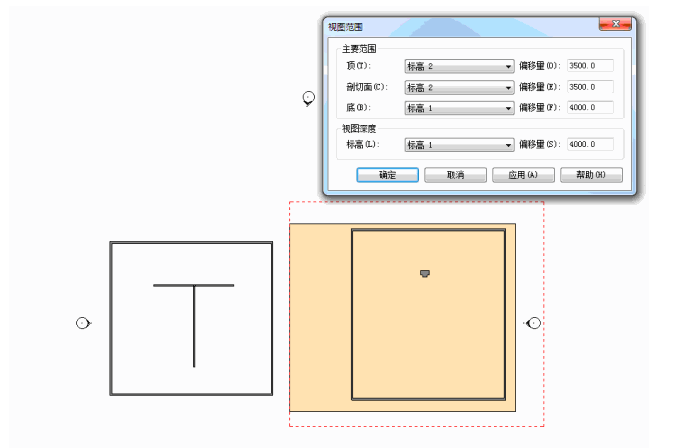

“平面区域”就是给当前“平面视图”添加一个具有相对独立的“视图范围”的工具，在视图1中添加“平面区域”并设置该区域的视图范围，我们需要显示标高2中的“风管”，那么如果将该区域的视图范围设置跟标高2视图范围一样，应该就可以达到目的。
设置完成，可以看到，位于视图范围内的标高2中的“墙”和一个“风管弯头”及“楼板”全部显示出来，但是本该显示的“风管”却不见了(不知道这是不是个BUG还是Revit本来就是这么设计的)。

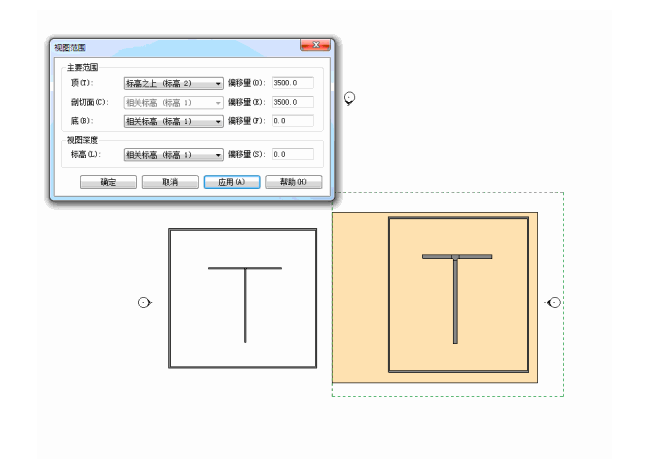

原因，在平面视图中的视图范围属性中，三个属性：“顶”，“剖切面”，“底”，这三个范围可以这样理解：“底”和“剖切面”范围内的图元全部显示，“剖切面”和“顶”范围内的图元可以显示，但默认不显示。为了将标高2中的风管显示在标高1平面视图中，我们需要修改一下标高1平面视图的视图范围属性，将标高2中的“风管”包含在标高1平面视图的视图属性中的“底”和“顶”控制范围内。
如此完成后，标高2中的“风管”即可在标高1平面视图中显示。
同样如需要在标高2平面视图中显示标高1的模型，可将标高2平面视图的“视图范围”修改为如下设置。
还可以修改标高2平面视图属性中的“基线”，将其改为“标高1”，也可在标高2平面视图中显示基于标高1的模型，但是该种方式可能会将一些不需要显示的模型也显示出来。
