    Revit软件使用过程中，在项目当中，如果遇到需要剪切外部族，可能会遇到一些问题。

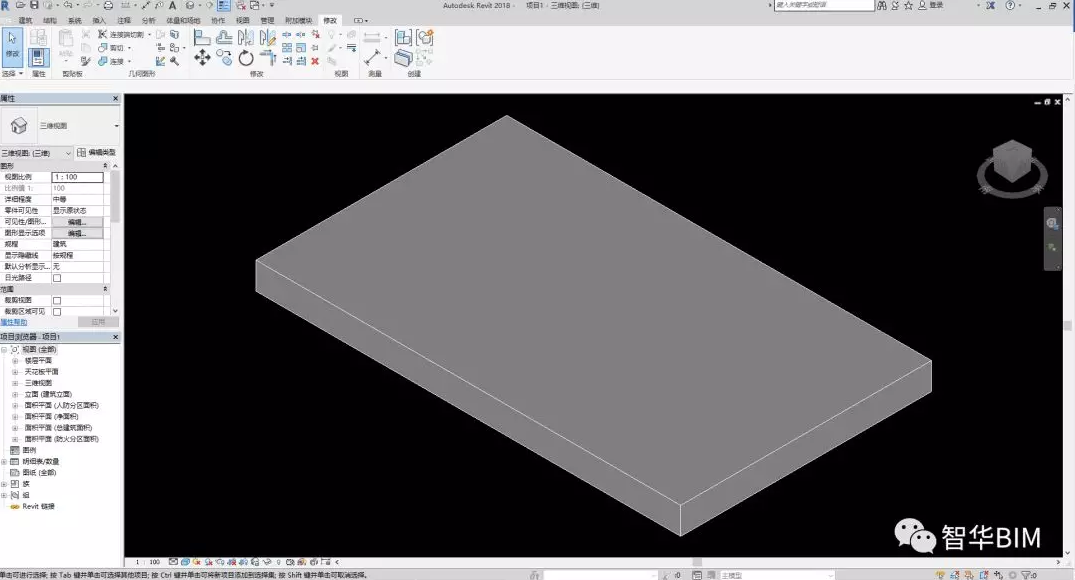

    如现载入了外部族：矩形板；

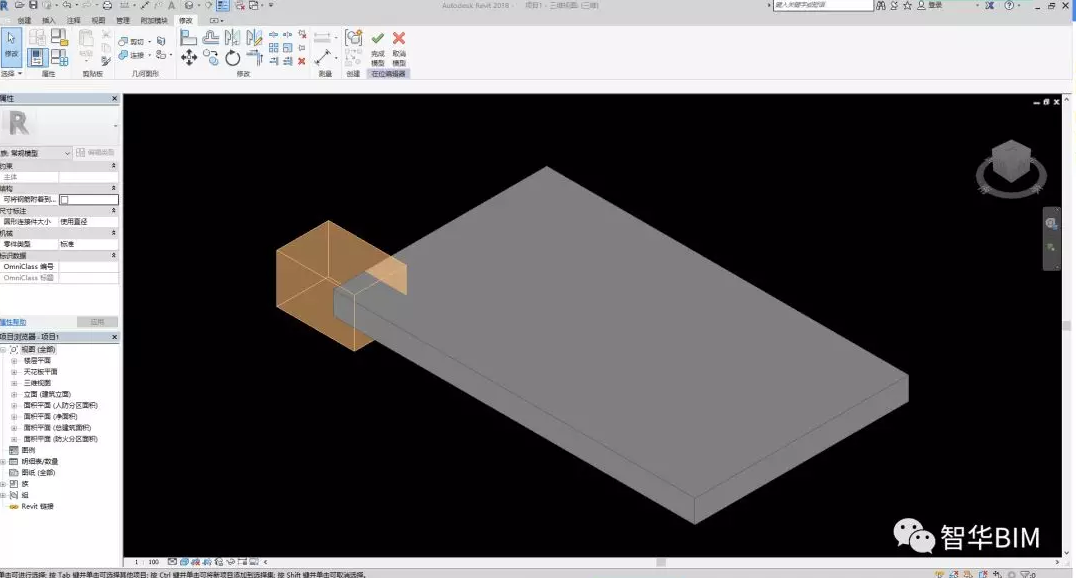

    现希望能剪切这个矩形板，尝试通过内建族的方式，建立如下图的空心模型：

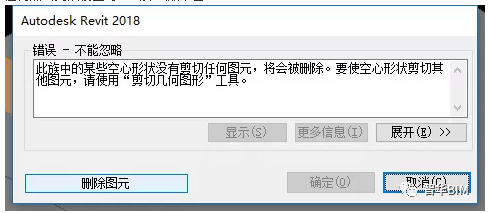

    但再点击完成模型时，会弹出如下窗口：

    所以，在Revit中不能使用内建族进行剪切外部族。

    那么，接下来，介绍一种方法来解决这个问题。

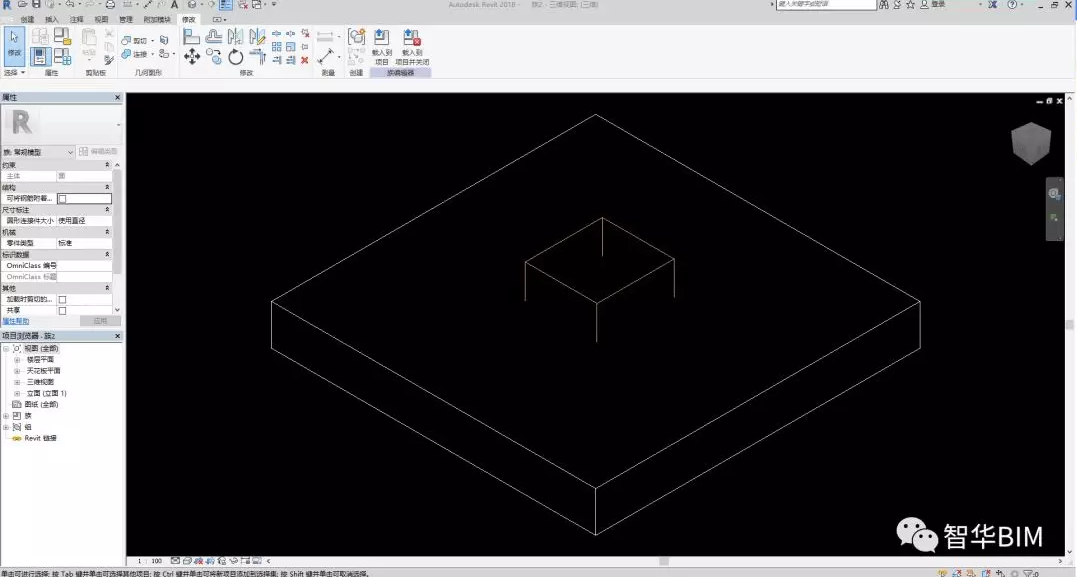

    首先，用基于面的公制常规模型族样板做一个空心拉伸：

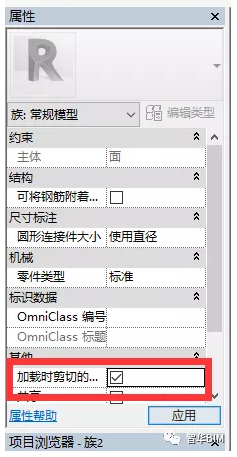

    同时，在属性中勾选“加载时剪切的空心”。

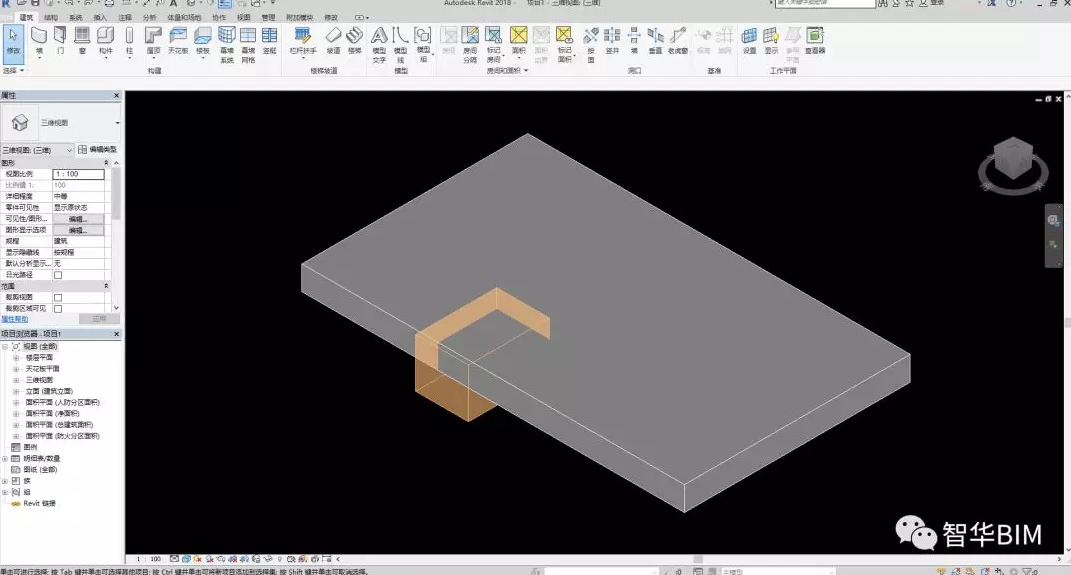

    将空心拉伸族载入到新项目中，放置在矩形板中：

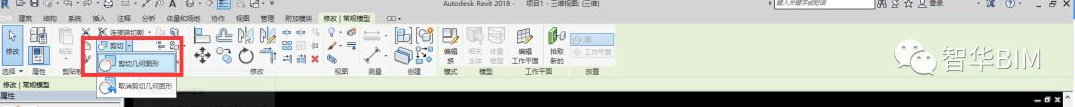

    剪切两个族模型：

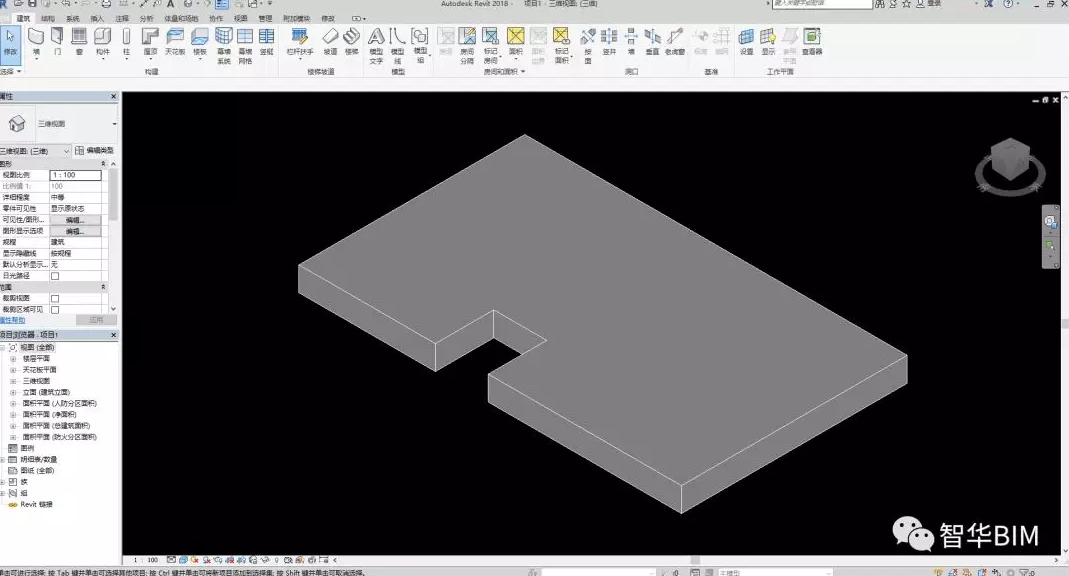

    即可实现在项目中剪切外部族：
