问题：如何通过内建模型的方式创建椭球体、球体、半球体，如图-1所示？

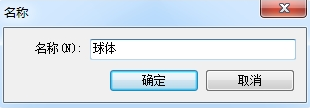

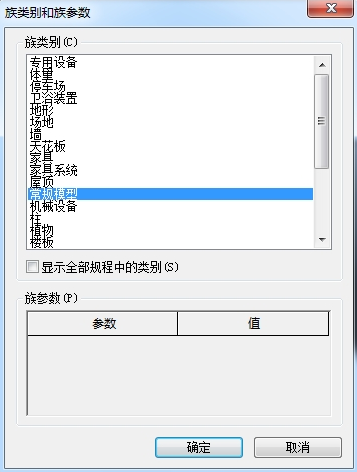

单击“内建模型”命令，族类型和参数选择“常规模型”，命名为球体，如图-2所示。

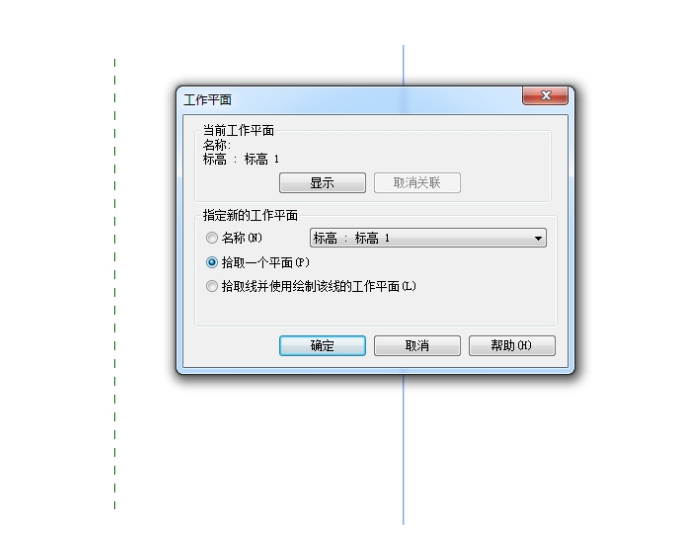

使用“旋转”命令，在立面上绘制轮廓。此时会弹出设置工作平面对话框，在平面视图上绘制一条参照平面，通过设置工作平面进入立面视图，如图-3所示。

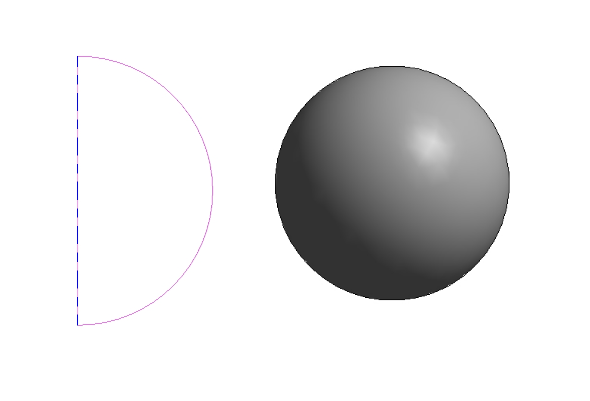

绘制半圆形轮廓和旋转轴，单击完成形状，如图-4所示。

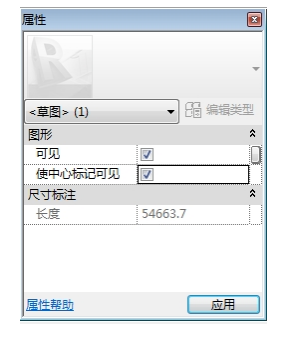

注意：如果是使用圆形修改为半圆，需要绘制通过圆心的直线，将圆形修剪为半圆形，单击绘制的圆形在属性面板中勾选“使中心标记可见”，如图-5所示。

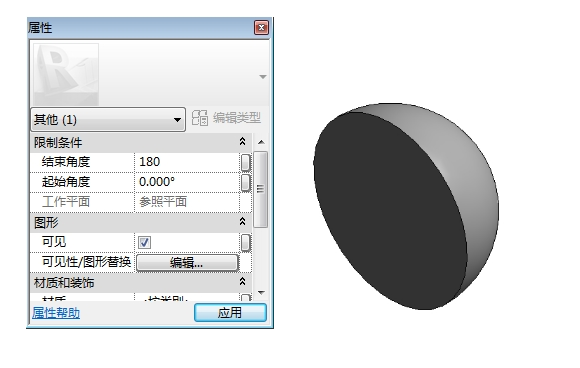

通过球体创建半球体。单击选择球体，在属性面板上设置结束角度为180°，完成半球体，如图-6所示。

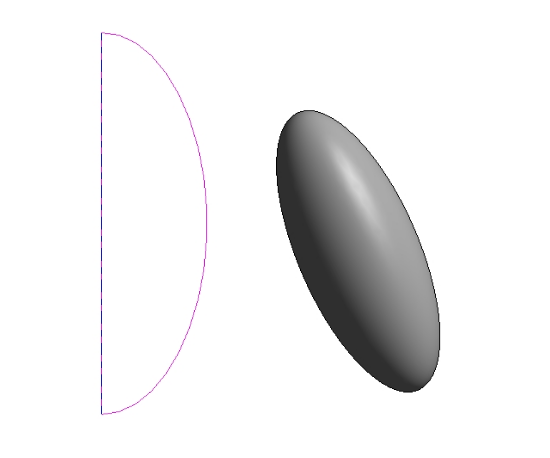

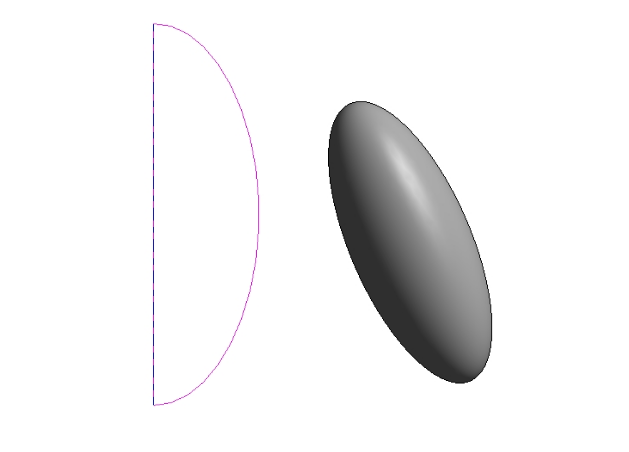

通过半球体创建椭球体。单击选择半球体，在属性面板上设置结束角度为360°，选择“编辑旋转”命令，修改旋转轮廓为半椭圆，单击完成形状，如图-7所示。
读者可以拓展思维用旋转的方式来创建其他形状。此处讲解用内建模型的方式创建该图形，那么使用体量来创建的方法与之相同么？
