    当不同标高的管道(风管)有交叉时，CAD中习惯上会显示管道之间的遮挡，那么在Revit中如何控制交叉管道（风管）之间的遮挡呢？

    在“机械设置”对话框中，有一个公共选项“隐藏线”，用来控制管道及风管单双线的遮挡显示。

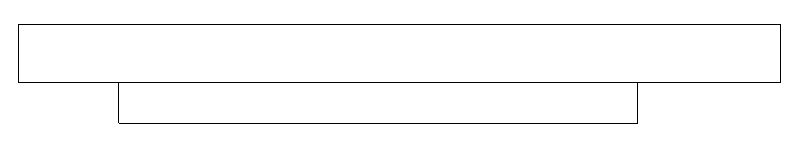

    如果勾选“绘制MEP隐藏线”，将按照“隐藏线”选项所指定的线样式和间隙来绘制管道，图1为不勾选“绘制MEP隐藏线”的效果，图2为不勾选

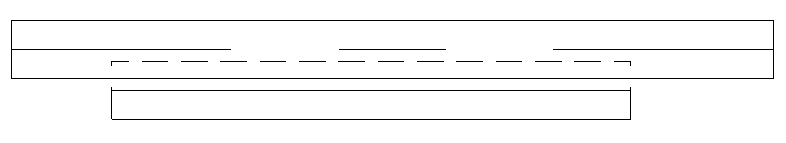

    “线样式”用于控制勾选“绘制MEP隐藏线”情况下，遮挡线的样式。图2为“MEP隐藏线”线样式，图3位“隐藏线”线样式效果

    图1

    图2

    图3

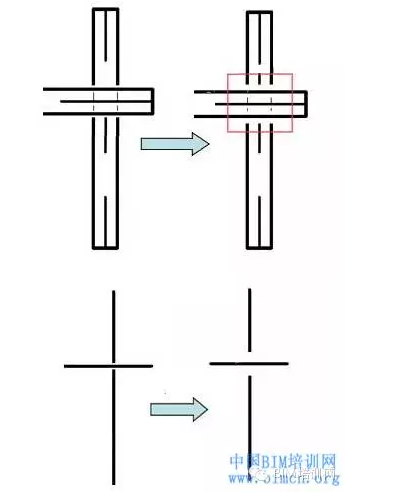

    “内部间隙”、“外部间隙”、“单线”这三个选项用来控制在非“细线”模式下隐藏线的间隙.图4为更改“内部间隙”、“外部间隙”值之后的变化，图5位更改“单线”值之后的变化。

    注意：要想达到图所示效果，有四点需要注意：

    当前视图是在粗线模式下；

    当前视图为“机械”“卫浴”及“电气”中的一种；

    当前视图属性栏中“显示隐藏线”一项设置为“按规程”；

    当前视图的视觉样式为“隐藏线”模式。
